Cách bóc tách khối lượng nhà thầu điện công nghiệp

Cách bóc tách khối lượng nhà thầu điện công nghiệp cần tạo được một bảng có thể kiểm tra ngược. Mỗi dòng phải trả lời ba câu hỏi: lấy từ bản vẽ nào, nằm ở vị trí nào và được tính theo quy tắc nào. Nếu thiếu dấu vết này, hai bên khó phân biệt chênh lệch thiết kế với phát sinh thi công.

Cách bóc tách khối lượng nhà thầu điện công nghiệp cũng phải tách phần đã có bản vẽ khỏi phần đang giả định. Chủ đầu tư sẽ dễ so sánh các chào giá hơn khi khối lượng, điều kiện đo và hạng mục loại trừ được ghi trên cùng biểu mẫu, thay vì chỉ nhận một tổng tiền cuối bảng.

Khóa phạm vi và phiên bản bản vẽ

Điểm xuất phát là một danh mục bản vẽ có mã, ngày phát hành và trạng thái duyệt. Cách bóc tách khối lượng nhà thầu điện công nghiệp phải ghi phiên bản nguồn ở từng nhóm công việc, nhất là khi mặt bằng máy hoặc điểm cấp điện còn thay đổi. Bản vẽ cũ không nên nằm trong thư mục thi công đang dùng.

Phạm vi cần phân ranh giữa hệ điện và các bộ môn khác: ai cấp nguồn đến tủ, ai làm lỗ xuyên sàn, ai hoàn thiện giá đỡ và ai kết nối vào máy. Khi mời nhà thầu điện công nghiệp báo giá, nên gửi cùng một bảng ranh giới cho mọi đơn vị. Chênh lệch trách nhiệm phải được xử lý trước khi chốt giá.

Lập mã khối lượng theo hệ thống và khu vực

Bảng khối lượng nên dùng mã gồm khu vực, hệ thống, loại thiết bị và số thứ tự. Cách bóc tách khối lượng nhà thầu điện công nghiệp nhờ vậy có thể đối chiếu nhanh giữa mặt bằng, sơ đồ một sợi, danh sách tải và dự toán. Một mã không nên dùng cho hai vật tư khác quy cách.

Nhóm hệ thống thường gồm tủ điện, tuyến cáp lực, thang máng, chiếu sáng, ổ cắm, tiếp địa và điều khiển. Với mỗi nhóm, ghi rõ đơn vị đo: bộ, cái, mét, điểm hay tuyến. Nếu có khối lượng dự phòng, hãy để thành dòng riêng thay vì cộng lẫn vào số lượng thiết kế.

Đếm thiết bị, tủ điện và phụ kiện đi kèm

Tủ điện phải được đếm theo mã tủ trên sơ đồ và vị trí trên mặt bằng. Cách bóc tách khối lượng nhà thầu điện công nghiệp không dừng ở số vỏ tủ; cần phân biệt thiết bị đóng cắt, thanh cái, đồng hồ, bộ điều khiển, đầu cốt và phụ kiện theo phạm vi cung cấp.

Với hạng mục lắp đặt tủ điện động lực và điều khiển, nên kiểm tra cả khoảng thao tác, bệ đỡ, đường cáp vào ra và việc đo thử. Cách bóc tách khối lượng nhà thầu điện công nghiệp cần ghi vật tư nào tính trong đơn giá tủ và vật tư nào tách riêng. Nếu không, bảng dự toán dễ cộng trùng.

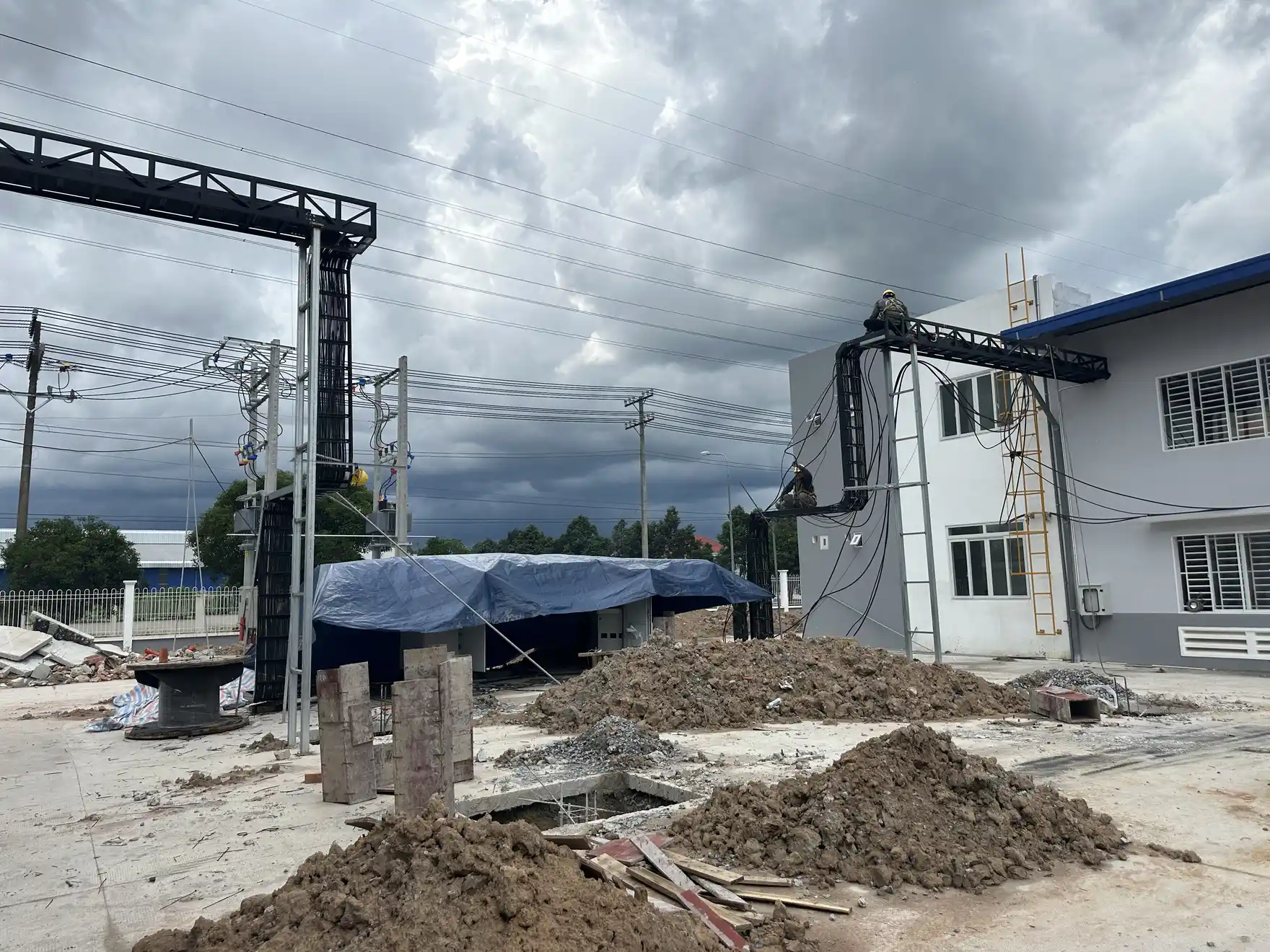

Đo tuyến cáp theo đường đi thực tế

Chiều dài cáp nên đo theo tuyến thi công có cao độ và điểm đổi hướng, không chỉ đo khoảng cách thẳng trên mặt bằng. Cách bóc tách khối lượng nhà thầu điện công nghiệp cần cộng đoạn lên xuống tủ, đoạn qua máng, phần chuyển tầng và chiều dài chừa đầu cáp theo bản vẽ hoặc quy định dự án.

Mỗi tuyến nên có điểm đầu, điểm cuối, loại cáp, số mạch và phương pháp lắp đặt. Thang máng, ống, giá đỡ và phụ kiện được đo bằng bảng riêng. Cách bóc tách khối lượng nhà thầu điện công nghiệp phải tránh đếm một đoạn dùng chung nhiều lần khi cộng theo từng tủ.

Tính phụ kiện, vật tư phụ và công việc ẩn

Kẹp cáp, thanh nối máng, tiếp địa máng, đầu cốt, nhãn cáp, vật tư chống cháy và phần hoàn thiện lỗ xuyên thường bị bỏ sót. Cách bóc tách khối lượng nhà thầu điện công nghiệp nên lập checklist phụ kiện theo từng loại tuyến để không phải ước lượng chung sau khi đã ký hợp đồng.

Một số công việc là dịch vụ chứ không phải vật tư, như thử cách điện, cài đặt bảo vệ, chạy thử, hoàn công và đào tạo vận hành. Các khoản này cần dòng riêng trong báo giá thi công điện nhà xưởng để chủ đầu tư biết đã bao gồm hay chưa. Cách bóc tách khối lượng nhà thầu điện công nghiệp vì thế gắn trực tiếp với phạm vi bàn giao.

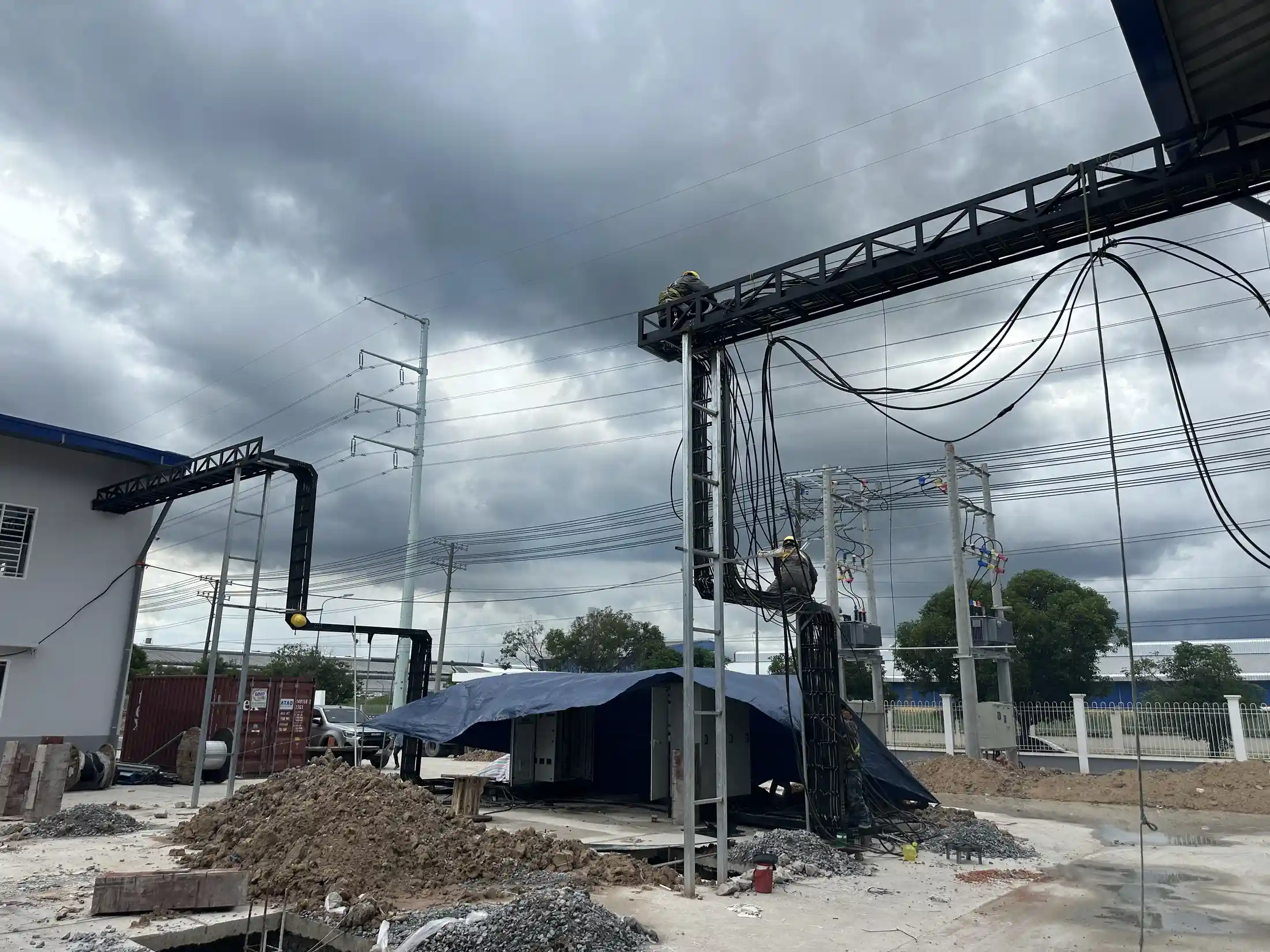

Đối chiếu khối lượng với giá và điều kiện phát sinh

Bảng đối chiếu nên đặt khối lượng thiết kế, khối lượng nhà thầu chào và chênh lệch cạnh nhau. Cách bóc tách khối lượng nhà thầu điện công nghiệp cần giải thích nguyên nhân từng chênh lệch lớn: khác tuyến, khác quy cách, tính thêm dự phòng hay thiếu bản vẽ.

Đơn giá chỉ có ý nghĩa khi cấu hình và điều kiện thi công giống nhau. Tham khảo chi phí lắp đặt điện nhà xưởng để nhận diện mức ngân sách, nhưng không thay thế bảng đo theo bản vẽ. Cách bóc tách khối lượng nhà thầu điện công nghiệp phải nêu cơ chế xác nhận khối lượng phát sinh trước khi thi công.

Kiểm tra ngược trước khi phát hành bảng khối lượng

Hãy chọn mẫu một tủ, một tuyến cáp và một khu vực chiếu sáng rồi đi từ bảng khối lượng về bản vẽ. Cách bóc tách khối lượng nhà thầu điện công nghiệp chỉ đáng tin khi người khác có thể lặp lại phép đo và nhận kết quả tương đương.

Kiểm tra tiếp theo là đi từ bản vẽ sang bảng để tìm điểm chưa được tính. Những kinh nghiệm thi công điện nhà xưởng về sai sót khối lượng cho thấy thay đổi thiết kế cần được ghi bằng phiếu và cập nhật bảng ngay. Cách bóc tách khối lượng nhà thầu điện công nghiệp không nên tồn tại tách khỏi nhật ký thay đổi.

Câu hỏi thường gặp

Bảng khối lượng nên dựa trên bản vẽ nào?

Dùng bản vẽ đã được phát hành cho mục đích báo giá hoặc thi công, kèm mã phiên bản. Cách bóc tách khối lượng nhà thầu điện công nghiệp phải đánh dấu phần còn giả định và cập nhật khi bản vẽ thay đổi.

Có nên cộng hao hụt cáp vào chiều dài đo không?

Nên tách chiều dài tuyến đo được với phần chừa đầu cáp và hao hụt theo quy định dự án. Cách bóc tách khối lượng nhà thầu điện công nghiệp minh bạch khi từng khoản có cơ sở riêng.

Phụ kiện tủ điện tính riêng hay trong đơn giá tủ?

Hai cách đều được nếu phạm vi rõ. Bảng chào giá cần nêu cụ thể đầu cốt, thanh cái, nhãn, đo thử và vật tư lắp đặt để tránh tính trùng.

Khi bản vẽ thiếu cao độ tuyến cáp thì xử lý sao?

Ghi giả định đo, yêu cầu làm rõ và chỉ chốt số lượng sau khi có tuyến được duyệt. Không nên âm thầm chọn cao độ có lợi cho một bên.

Ai xác nhận khối lượng phát sinh?

Người có thẩm quyền trong hợp đồng phải xác nhận thay đổi phạm vi, số lượng và đơn giá trước khi thực hiện. Cách bóc tách khối lượng nhà thầu điện công nghiệp cần lưu cùng biên bản hiện trường và bản vẽ điều chỉnh.

Làm sao kiểm tra bảng khối lượng nhanh?

Chọn mẫu các hạng mục giá trị lớn, đi từ bảng về bản vẽ rồi từ bản vẽ về bảng. Cách bóc tách khối lượng nhà thầu điện công nghiệp nên có mã tuyến và mã khu vực để thao tác này không mất nhiều thời gian.

Kết luận

Cách bóc tách khối lượng nhà thầu điện công nghiệp tốt là bảng mà chủ đầu tư, kỹ sư và đơn vị chào giá cùng kiểm tra được. Trước khi phát hành, hãy khóa phiên bản bản vẽ, ranh giới phạm vi và quy tắc đo. Phần chưa đủ dữ liệu phải được ghi như một giả định, không biến thành khối lượng chắc chắn.
