Lắp Đặt Hệ Thống Điện Nhà Xưởng Trọn Gói, Đúng Chuẩn

Lắp đặt hệ thống điện nhà xưởng là công việc quyết định trực tiếp đến khả năng vận hành liên tục, mức độ an toàn và chi phí năng lượng của doanh nghiệp. Một hệ thống được tính toán đúng tải, bố trí khoa học và nghiệm thu đầy đủ sẽ hạn chế quá nhiệt, sụt áp, nhảy bảo vệ và những lần dừng máy ngoài kế hoạch.

Lắp đặt hệ thống điện nhà xưởng không chỉ là kéo dây và đấu tủ điện. Công việc bắt đầu từ khảo sát dây chuyền, thiết kế nguồn, lựa chọn thiết bị, tổ chức lộ tuyến, thi công, đo kiểm, chạy thử cho đến bàn giao hồ sơ hoàn công. Bài viết này giúp chủ đầu tư hiểu rõ từng hạng mục để kiểm soát chất lượng và ngân sách.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Là Gì?

Lắp đặt hệ thống điện nhà xưởng là quá trình xây dựng mạng cấp và phân phối điện từ điểm nhận nguồn đến từng dây chuyền, máy sản xuất, hệ thống chiếu sáng và khu vực phụ trợ. Phạm vi có thể gồm trạm biến áp, tủ trung thế, tủ MSB, tủ DB, MCC, thang máng cáp, cáp động lực, điều khiển, tiếp địa, chống sét và nguồn dự phòng.

Điện công nghiệp khác điện dân dụng ở công suất lớn, tải biến động và yêu cầu vận hành dài giờ. Động cơ, biến tần, máy nén khí, lò nhiệt hoặc thiết bị tự động có đặc tính khởi động khác nhau. Vì vậy, việc chọn tiết diện cáp và thiết bị bảo vệ phải dựa trên tính toán phụ tải, dòng ngắn mạch, độ sụt áp và khả năng phối hợp bảo vệ.

Lắp đặt hệ thống điện nhà xưởng còn phải phối hợp với kết cấu, phòng cháy chữa cháy, thông gió, cấp thoát nước và dây chuyền công nghệ. Nếu không thống nhất cao độ, thang cáp có thể giao cắt đường ống hoặc che lối bảo trì. Chủ đầu tư cần yêu cầu bản vẽ phối hợp trước khi thi công các tuyến chính.

Đối với dự án cần một đơn vị triển khai từ nguồn đến điểm sử dụng, dịch vụ thi công điện giúp thống nhất trách nhiệm thiết kế triển khai, cung cấp vật tư và nghiệm thu. Ranh giới giữa nhà thầu điện và nhà cung cấp máy cần được ghi rõ trong hợp đồng.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Mang Lại Lợi Ích Gì?

Lắp đặt hệ thống điện nhà xưởng đúng kỹ thuật giúp nguồn điện ổn định, giảm nguy cơ dừng dây chuyền và bảo vệ thiết bị có giá trị lớn. Hệ thống phân vùng hợp lý cho phép cô lập một khu vực khi sửa chữa mà không phải ngắt toàn bộ nhà máy, từ đó giảm thời gian gián đoạn sản xuất.

Một thiết kế tốt còn giảm tổn hao trên đường dây, cải thiện hệ số công suất và hạn chế dòng mất cân bằng giữa các pha. Khi kết hợp đo đếm theo khu vực, doanh nghiệp có thể nhận diện máy tiêu thụ bất thường, điều chỉnh lịch vận hành và kiểm soát chi phí điện năng theo từng phân xưởng.

Lắp đặt hệ thống điện nhà xưởng có nhãn nhận diện, sơ đồ tủ và hồ sơ hoàn công đầy đủ giúp đội bảo trì thao tác nhanh, đúng điểm cô lập. Đây là yếu tố thường bị xem nhẹ nhưng ảnh hưởng trực tiếp đến an toàn khi xử lý sự cố, mở rộng dây chuyền hoặc thay đổi bố trí máy.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Gồm Những Hạng Mục Nào?

1. Nguồn điện và trạm biến áp

Lắp đặt hệ thống điện nhà xưởng bắt đầu từ phương án nhận điện, công suất trạm biến áp và cấu hình nguồn dự phòng. Kỹ sư cần xác định phụ tải cực đại, hệ số đồng thời, kế hoạch mở rộng và mức độ quan trọng của từng nhóm máy để lựa chọn máy biến áp, máy phát và ATS phù hợp.

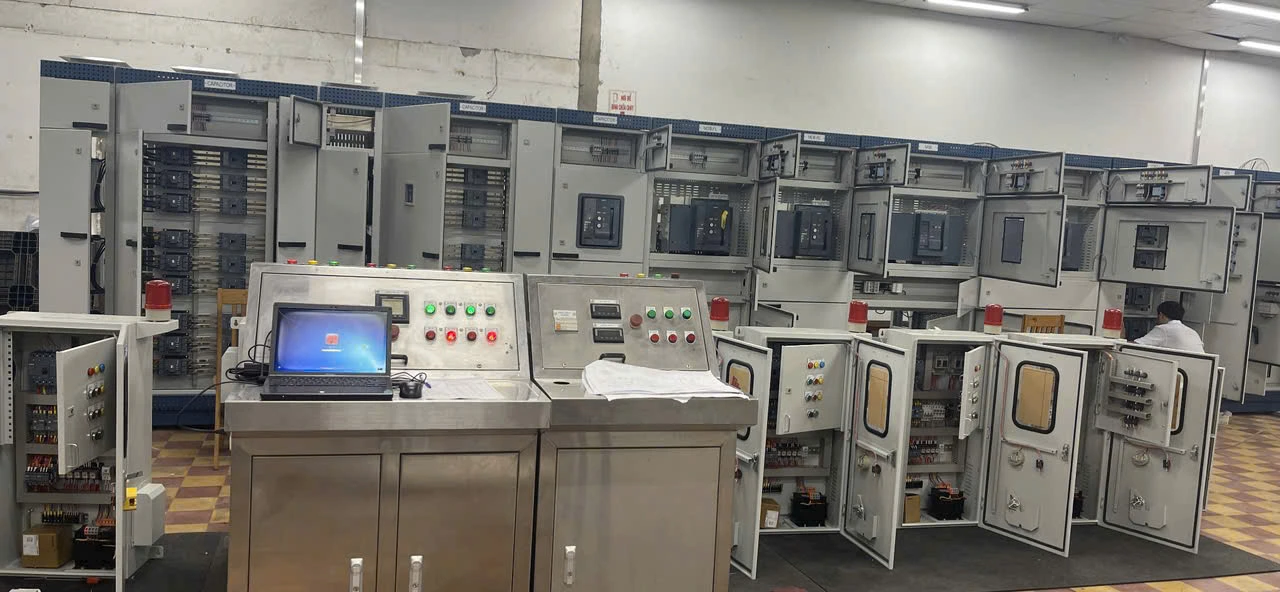

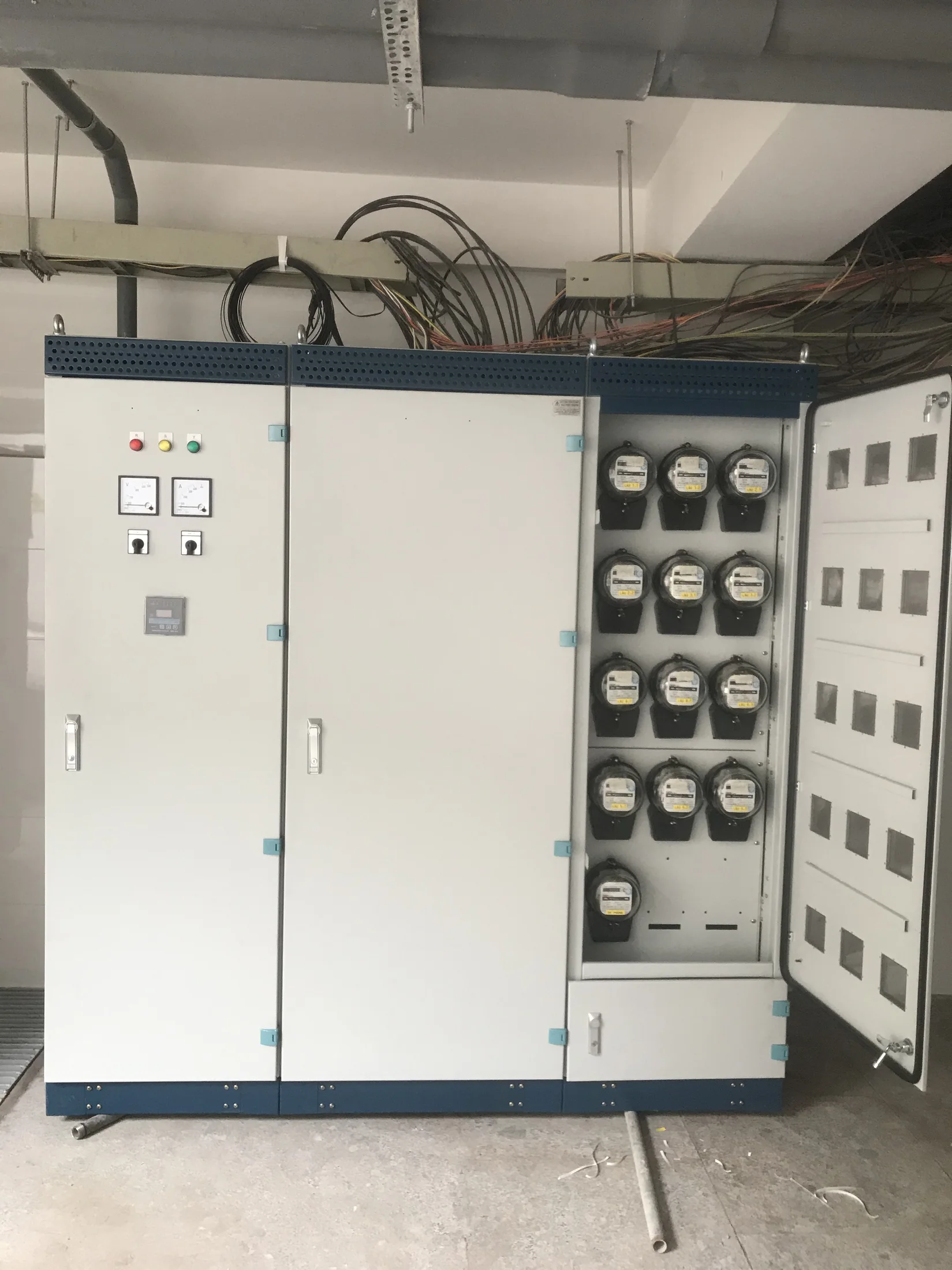

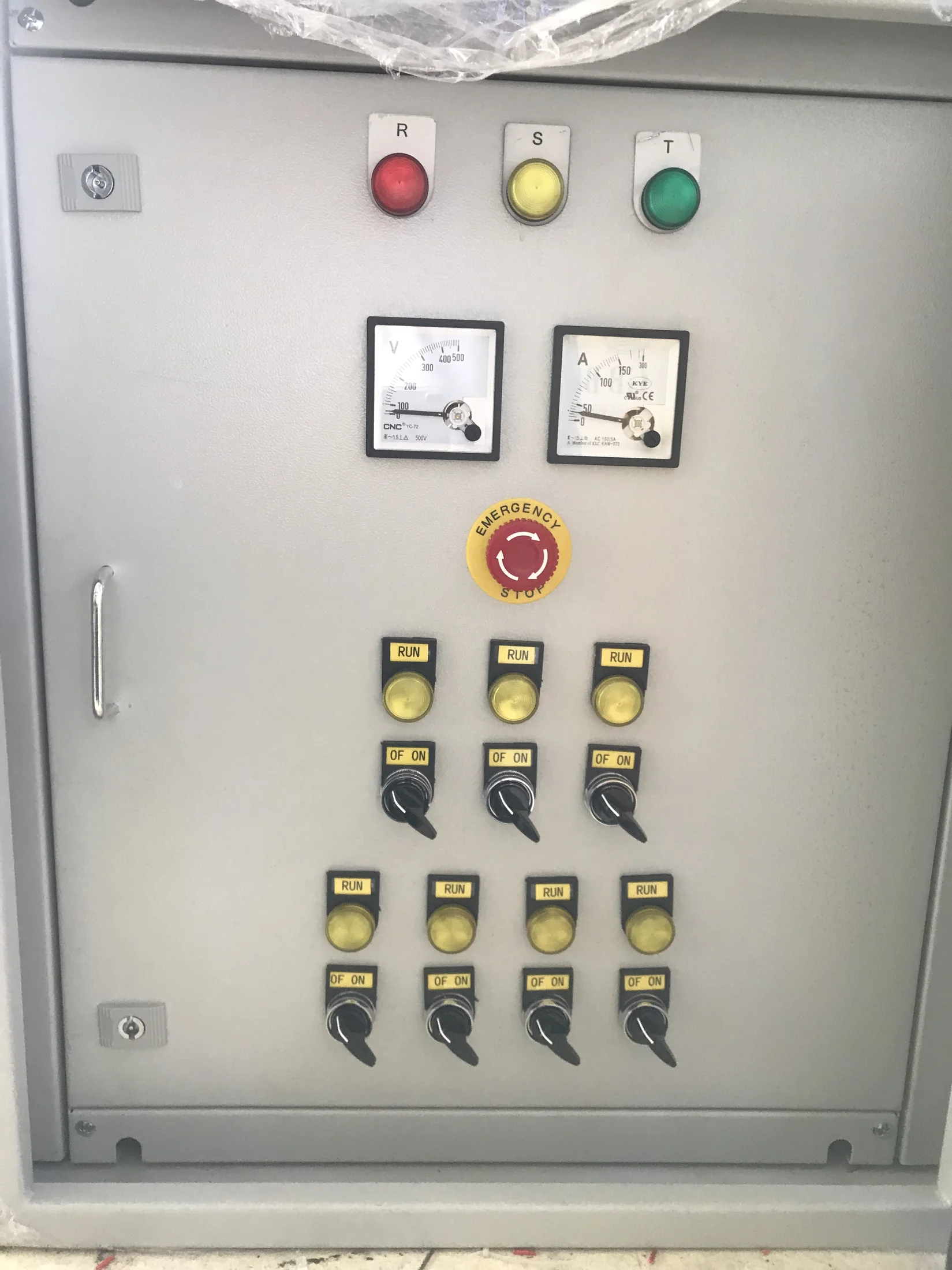

2. Tủ điện tổng, tủ phân phối và tủ điều khiển

Tủ MSB tiếp nhận nguồn và phân phối đến các tủ DB, MCC hoặc tủ điều khiển tại dây chuyền. Thiết bị đóng cắt phải có khả năng cắt phù hợp dòng ngắn mạch, bảo vệ có tính chọn lọc và thanh cái đủ khả năng chịu dòng. Bạn có thể tham khảo thêm giải pháp lắp đặt tủ điện công nghiệp.

3. Thang máng cáp và cáp động lực

Lắp đặt hệ thống điện nhà xưởng cần tổ chức tuyến cáp gọn, dễ kiểm tra và chừa khả năng mở rộng. Cáp động lực, điều khiển và điện nhẹ nên được phân tách để hạn chế nhiễu. Giá đỡ, bán kính chuyển hướng, tải trọng thang máng và liên kết tiếp địa phải được kiểm tra trước khi kéo cáp.

4. Chiếu sáng, ổ cắm và điện phụ trợ

Hệ thống chiếu sáng được tính theo độ rọi, độ đồng đều, chiều cao treo đèn và tính chất công việc. Khu gia công chính xác, kho, lối đi và phòng kỹ thuật có nhu cầu khác nhau. Đèn sự cố, đèn thoát nạn và ổ cắm công nghiệp phải dễ nhận biết, không bị hàng hóa hoặc máy móc che khuất.

5. Tiếp địa, chống sét và bảo vệ an toàn

Lắp đặt hệ thống điện nhà xưởng phải có mạng tiếp địa bảo vệ, liên kết đẳng thế và giải pháp chống sét phù hợp. Vỏ tủ, máng cáp, khung máy và các phần kim loại có nguy cơ mang điện cần được nối đất liên tục. Thiết bị chống sét lan truyền được bố trí theo cấp để bảo vệ tủ tổng và thiết bị điện tử nhạy cảm.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Theo Quy Trình 10 Bước

Bước 1: Khảo sát mặt bằng và dây chuyền

Kỹ sư ghi nhận nguồn cấp, vị trí tủ, công suất máy, môi trường bụi ẩm, lối vận chuyển và khu vực phải duy trì sản xuất. Với công trình cải tạo, cần đo tải hiện hữu và kiểm tra tình trạng cáp, đầu nối, tiếp địa trước khi đề xuất phương án.

Bước 2: Lập bảng phụ tải và tính toán nguồn

Lắp đặt hệ thống điện nhà xưởng cần một ma trận phụ tải ghi rõ điện áp, số pha, công suất, dòng khởi động, chế độ vận hành và mức độ ưu tiên. Từ dữ liệu này, kỹ sư tính dung lượng nguồn, tiết diện cáp, độ sụt áp và thiết bị bảo vệ.

Bước 3: Thiết kế và phối hợp bản vẽ

Hồ sơ gồm sơ đồ nguyên lý một sợi, mặt bằng cấp điện, chiếu sáng, bố trí tủ, thang máng cáp, tiếp địa và chi tiết lắp đặt. Những dự án có nhiều bộ môn nên phối hợp theo hướng thi công M&E để xử lý xung đột ngay trên bản vẽ.

Bước 4: Trình duyệt vật tư và biện pháp

Lắp đặt hệ thống điện nhà xưởng chỉ nên bắt đầu khi chủng loại cáp, thiết bị đóng cắt, tủ, thang máng và phụ kiện được phê duyệt. Biện pháp thi công phải nêu thứ tự công việc, thiết bị nâng, vùng tập kết, lịch cắt điện và cách cô lập năng lượng nguy hiểm.

Bước 5: Thi công tiếp địa và phần âm

Mạng tiếp địa, ống chờ, hộp âm và chi tiết xuyên sàn cần được nghiệm thu trước khi che kín. Ảnh hiện trường và tọa độ trên bản vẽ hoàn công giúp tránh khoan cắt trúng tuyến ngầm khi lắp máy hoặc cải tạo sau này.

Bước 6: Lắp thang máng cáp và tủ điện

Lắp đặt hệ thống điện nhà xưởng yêu cầu giá đỡ chắc chắn, khoảng cách phù hợp và không cản trở hệ thống khác. Tủ điện được đặt trên bệ phẳng, có khoảng thao tác, thông gió và nối đất vỏ tủ. Các lỗ cáp cần được che kín để hạn chế bụi và côn trùng.

Bước 7: Kéo cáp và đánh nhãn

Cáp được kéo bằng con lăn, đúng lực kéo và bán kính uốn cho phép. Mỗi tuyến phải có nhãn ở hai đầu, điểm rẽ và vị trí xuyên tường. Mã cáp cần thống nhất với bản vẽ để việc kiểm tra, cô lập và bảo trì không phụ thuộc vào trí nhớ của người thi công.

Bước 8: Đấu nối máy và thiết bị

Lắp đặt hệ thống điện nhà xưởng tại đầu máy phải đối chiếu điện áp, sơ đồ đấu động cơ, chiều quay và yêu cầu của biến tần. Đầu cốt được ép đúng khuôn, lực siết theo hướng dẫn thiết bị và dây không chịu lực kéo trực tiếp tại điểm đấu.

Bước 9: Đo kiểm và chạy thử

Trước khi đóng điện, nhà thầu kiểm tra thông mạch, điện trở cách điện, liên tục dây bảo vệ, điện trở tiếp địa, lực siết và thứ tự pha. Sau đó nguồn được cấp theo từng khu vực, thử liên động và đưa tải vào theo trình tự đã phê duyệt.

Bước 10: Nghiệm thu và bàn giao

Lắp đặt hệ thống điện nhà xưởng hoàn tất khi thông số đạt yêu cầu, các khiếm khuyết được xử lý và hồ sơ phản ánh đúng hiện trạng. Bộ bàn giao cần có bản vẽ hoàn công, sơ đồ tủ, bảng cài đặt bảo vệ, biên bản đo, chứng chỉ vật tư, hướng dẫn vận hành và bảo hành.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Theo Tiêu Chuẩn Nào?

Lắp đặt hệ thống điện nhà xưởng tại Việt Nam phải tuân thủ hồ sơ thiết kế được duyệt, quy chuẩn an toàn điện và các tiêu chuẩn ghi trong hợp đồng. Tùy phạm vi, dự án có thể áp dụng TCVN 7447/IEC 60364 về lắp đặt điện hạ áp, tiêu chuẩn nối đất, chống sét, chiếu sáng và yêu cầu của điện lực hoặc cơ quan PCCC.

Tiêu chuẩn không chỉ nằm trên hồ sơ. Công trường cần kiểm soát khóa và treo thẻ nguồn điện, xác nhận hết điện trước khi thao tác, rào chắn khu vực, bảo hộ phù hợp và dụng cụ đo còn hiệu lực kiểm định. Mỗi điểm nghiệm thu phải có tiêu chí, biểu mẫu và người chịu trách nhiệm.

Lắp đặt hệ thống điện nhà xưởng đạt chất lượng khi cả phần nhìn thấy và phần khuất đều được kiểm tra. Mối nối tiếp địa, tuyến ống ngầm, giá đỡ, cáp xuyên tường và đầu nối trong tủ cần có ảnh nghiệm thu trước khi che kín hoặc đóng điện.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Và Các Phép Đo Nghiệm Thu

Các phép đo thông dụng gồm điện trở cách điện, liên tục dây bảo vệ, điện trở tiếp địa, thứ tự pha, điện áp không tải và dòng vận hành. Với tủ điện, cần thử đóng cắt, liên động, bảo vệ quá tải, ATS, báo động và nút dừng khẩn cấp theo kịch bản.

Lắp đặt hệ thống điện nhà xưởng không nên chỉ nghiệm thu bằng việc “đóng điện được”. Khi có tải, kỹ sư cần theo dõi sụt áp, cân bằng dòng ba pha, nhiệt độ đầu nối, tiếng ồn và mùi bất thường. Kiểm tra nhiệt sau thời gian vận hành giúp phát hiện điểm tiếp xúc có điện trở cao.

Nếu doanh nghiệp đang đánh giá phương án kỹ thuật hoặc cần rà soát dự toán, dịch vụ tư vấn lắp đặt điện nhà xưởng giúp xác định đúng dữ liệu đầu vào, phạm vi và tiêu chí nghiệm thu trước khi chọn nhà thầu.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Có Chi Phí Bao Nhiêu?

Lắp đặt hệ thống điện nhà xưởng không có một đơn giá cố định cho mọi dự án. Chi phí phụ thuộc công suất nguồn, số lượng tủ, chiều dài cáp, phương pháp đi dây, mật độ máy, yêu cầu dự phòng, tiêu chuẩn vật tư, điều kiện thi công và tiến độ bàn giao.

Một báo giá có thể kiểm soát cần tách rõ vật tư, nhân công, máy thi công, vận chuyển, kiểm định, quản lý và các điều kiện phát sinh. Chủ đầu tư không nên so sánh chỉ bằng tổng tiền; cần đối chiếu cùng quy cách cáp, mã thiết bị, cấp bảo vệ tủ, phụ kiện và phạm vi hồ sơ bàn giao.

Lắp đặt hệ thống điện nhà xưởng có thể tối ưu bằng cách rút ngắn lộ tuyến, phân vùng tủ hợp lý, chọn tiết diện theo tải và độ sụt áp, đồng thời dự phòng có mục tiêu. Giảm tiết diện cáp hoặc loại bỏ thiết bị bảo vệ để hạ giá sẽ làm tăng rủi ro và chi phí dừng máy về sau.

Với xưởng may, mật độ máy và thay đổi chuyền thường xuyên đòi hỏi bố trí điểm cấp điện linh hoạt. Doanh nghiệp có thể tham khảo giải pháp lắp đặt điện xưởng may để chuẩn hóa nguồn, chiếu sáng và cách phân vùng tủ.

Lắp Đặt Hệ Thống Điện Nhà Xưởng: Những Sai Lầm Cần Tránh

Sai lầm phổ biến là cộng toàn bộ công suất thiết bị rồi chọn nguồn theo cảm tính, không xét hệ số đồng thời và dòng khởi động. Cách làm này có thể khiến hệ thống quá nhỏ hoặc đầu tư dư thừa. Mọi giả định phụ tải cần được ghi rõ và xác nhận với đội công nghệ.

Lắp đặt hệ thống điện nhà xưởng thiếu bản vẽ phối hợp dễ làm thang cáp va chạm đường ống, che đầu phun hoặc cản lối bảo trì. Một sai lầm khác là không đánh nhãn đầy đủ, khiến mỗi lần xử lý sự cố phải dò cáp thủ công và tăng nguy cơ thao tác nhầm.

Không thử hệ thống ở chế độ có tải cũng là rủi ro lớn. Các vấn đề về sụt áp, phát nhiệt, mất cân bằng pha hoặc nhiễu chỉ xuất hiện khi dây chuyền hoạt động. Nhà thầu cần ghi nhận thông số thực tế và xử lý điểm bất thường trước khi nghiệm thu cuối cùng.

Lắp Đặt Hệ Thống Điện Nhà Xưởng Tại TP.HCM Và Các Tỉnh

Đại Phú Thịnh khảo sát và triển khai dự án tại TP.HCM, Bình Dương, Đồng Nai, Long An, Tây Ninh, Bà Rịa – Vũng Tàu, Bình Thuận, Lâm Đồng, Vĩnh Long, Cần Thơ cùng nhiều tỉnh miền Nam, miền Trung và Tây Nguyên. Phạm vi cụ thể được xác định theo quy mô, lịch khảo sát và điều kiện thi công.

Lắp đặt hệ thống điện nhà xưởng tại nhà máy đang vận hành cần chia khu vực, thống nhất lịch cắt điện và chuẩn bị phương án khôi phục. Với dự án mới, nhà thầu cần bám tiến độ xây dựng, thời gian giao tủ và cáp để tránh dồn công việc vào giai đoạn chạy máy.

Vì Sao Chọn Đại Phú Thịnh Lắp Đặt Hệ Thống Điện Nhà Xưởng?

Đại Phú Thịnh tiếp cận dự án từ khảo sát, dữ liệu phụ tải và nhu cầu vận hành thay vì chỉ bóc khối lượng theo mặt bằng. Phương án được làm rõ về ranh giới công việc, vật tư, tiến độ, điểm nghiệm thu và trách nhiệm bảo hành trước khi triển khai.

Lắp đặt hệ thống điện nhà xưởng do Đại Phú Thịnh thực hiện được kiểm soát qua hồ sơ duyệt, kiểm tra vật tư đầu vào, nhật ký và nghiệm thu từng phần. Chủ đầu tư có đầu mối kỹ thuật để trao đổi thay đổi, xác nhận phát sinh và cập nhật hồ sơ hoàn công.

Đối với dự án cần phối hợp nguồn, tủ, thang cáp và máy sản xuất, dịch vụ thi công điện nhà xưởng giúp doanh nghiệp kiểm soát xuyên suốt từ thiết kế triển khai đến chạy thử.

Câu Hỏi Thường Gặp Về Lắp Đặt Hệ Thống Điện Nhà Xưởng

Thời gian lắp đặt mất bao lâu?

Lắp đặt hệ thống điện nhà xưởng có thể kéo dài từ vài tuần đến nhiều tháng tùy công suất, số lượng tủ, chiều dài tuyến cáp, tình trạng mặt bằng và thời gian giao thiết bị. Tiến độ đáng tin cậy chỉ được lập sau khi chốt thiết kế và các mốc bàn giao khu vực.

Có thể thi công khi nhà máy đang sản xuất không?

Có, nhưng phải khảo sát, phân vùng, lập lịch cắt điện và biện pháp cô lập rõ ràng. Những công việc tác động đến nguồn đang vận hành cần giấy phép, giám sát và phương án khôi phục nếu phát sinh sự cố.

Có cần dự phòng công suất không?

Lắp đặt hệ thống điện nhà xưởng nên dự phòng theo kế hoạch mở rộng có căn cứ. Có thể chừa không gian tủ, tải trọng thang cáp và đầu chờ thay vì tăng quá lớn công suất mọi thiết bị ngay từ đầu.

Cần cung cấp gì để nhận báo giá?

Doanh nghiệp nên cung cấp mặt bằng, sơ đồ dây chuyền, danh sách máy, công suất, điện áp, yêu cầu vật tư và tiến độ. Nếu chưa có bản vẽ, kỹ sư sẽ khảo sát và lập dữ liệu đầu vào trước khi dự toán.
