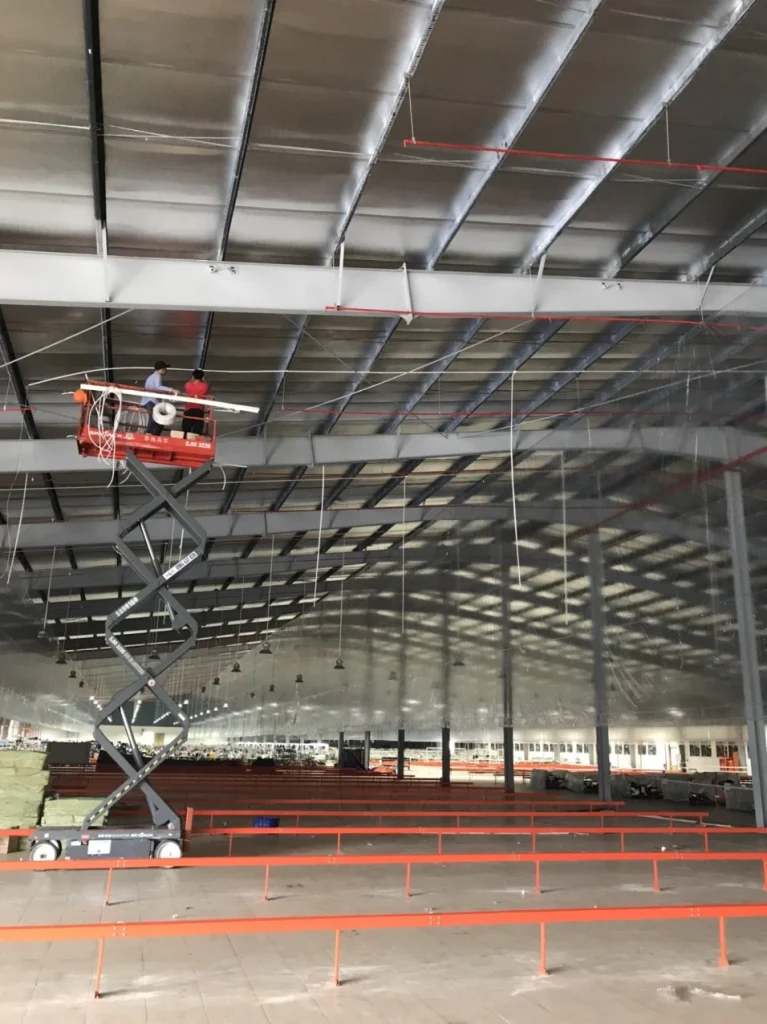

Đối với một chủ đầu tư, việc không am hiểu về kỹ thuật điện có thể dẫn đến những rủi ro lớn khi giám sát thi công. Biết cách đọc bản vẽ điện nhà xưởng không yêu cầu bạn phải là một kỹ sư điện chuyên nghiệp, nhưng nó là “vũ khí” quan trọng nhất để bạn kiểm soát chất lượng, khối lượng vật tư và tiến độ công trình một cách minh bạch.
Tại CÔNG TY TNHH KT ĐIỆN ĐẠI PHÚ THỊNH, chúng tôi luôn khuyến khích khách hàng cùng đọc và hiểu bản vẽ trước khi triển khai. Việc nắm vững bản vẽ điện công nghiệp giúp anh/chị chủ xưởng tự tin hơn trong việc nghiệm thu và yêu cầu nhà thầu thực hiện đúng cam kết.
1. Phân loại các bản vẽ điện nhà xưởng phổ biến nhất
Một bộ hồ sơ điện đầy đủ cho nhà xưởng không chỉ có một tờ giấy, mà là một tập hợp nhiều loại bản vẽ. Bạn cần phân biệt rõ 4 loại chính sau đây để không bị nhầm lẫn:
1.1. Sơ đồ đơn tuyến điện nhà xưởng (Single Line Diagram – SLD)
Đây là bản vẽ “xương sống” của toàn bộ hệ thống. Nó mô tả luồng điện đi từ nguồn tổng (Trạm biến áp) – Tủ điện tổng (MSB) – Tủ phân phối (DB) – Thiết bị cuối.
Mẹo cho chủ đầu tư: Hãy nhìn vào các ký hiệu CB (Aptomat) và tiết diện dây cáp (ví dụ: 3x10mm2). Nếu dây quá nhỏ so với công suất máy, đó là dấu hiệu của một thiết kế không an toàn.
1.2. Bản vẽ mặt bằng điện (Layout Diagram)
Đây là bản vẽ nhìn từ trên xuống, cho bạn biết vị trí chính xác của các thiết bị: Ổ cắm nằm ở đâu? Đèn Highbay đặt khoảng cách bao nhiêu? Tủ điện đặt ở góc nào?
Mẹo cho chủ đầu tư: Hãy đối chiếu bản vẽ này với thực tế thi công. Nếu thợ lắp ổ cắm sai vị trí so với bản vẽ, nó sẽ gây cản trở cho việc bố trí máy móc sản xuất sau này.
1.3. Sơ đồ nguyên lý (Schematic Diagram)

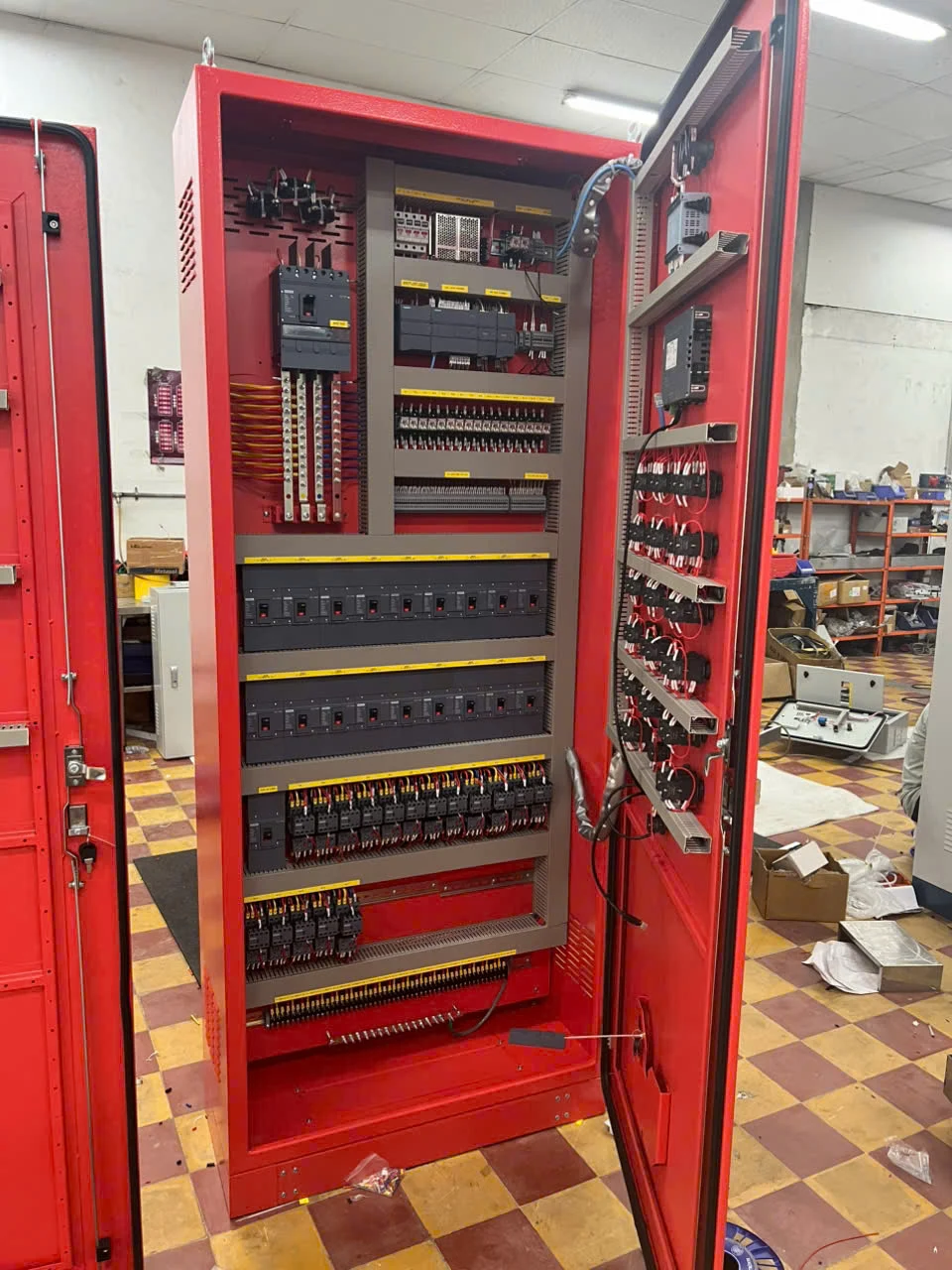

Mô tả chi tiết cách đấu nối bên trong một tủ điện. Bạn sẽ thấy các rơ-le, contactor, timer được kết nối như thế nào để điều khiển máy móc vận hành tự động. Đây là căn cứ để thợ điện lắp ráp tủ chính xác.
1.4. Bản vẽ chi tiết lắp đặt (Detail Drawing)
Chi tiết về cách lắp đặt máng cáp, độ cao của ổ cắm, cách cố định tủ điện vào tường. Đây là căn cứ để kiểm tra độ thẩm mỹ và bền vững của công trình.
2. Giải mã các ký hiệu bản vẽ điện nhà xưởng cơ bản cho người không chuyên
Bạn không cần nhớ hết hàng nghìn ký hiệu, chỉ cần tập trung vào 3 nhóm chính sau để kiểm soát nhà thầu:
| Nhóm ký hiệu | Ý nghĩa phổ biến | Lưu ý cho chủ đầu tư |
|---|---|---|
| Đường kẻ đậm/mảnh | Đường đi của dây điện / ống luồn dây | Kiểm tra xem dây có đi quá xa không (dễ gây sụt áp). |
| Hình tròn/Hình chữ nhật | Đèn chiếu sáng, ổ cắm, công tắc | Đếm số lượng trên bản vẽ để đối chiếu với hóa đơn vật tư. |
| Hình hộp chữ nhật lớn | Tủ điện phân phối (DB, MSB) | Vị trí tủ phải thoáng, dễ tiếp cận để bảo trì định kỳ. |
3. Quy trình 3 bước kiểm soát thi công qua cách đọc bản vẽ điện nhà xưởng
Thay vì phó mặc cho nhà thầu, hãy áp dụng quy trình 3 bước đơn giản sau để đảm bảo chất lượng công trình:
- Bước 1: Đối chiếu số lượng: Đếm số lượng đèn, ổ cắm trên bản vẽ mặt bằng và so sánh với thực tế lắp đặt. Tránh trường hợp nhà thầu bớt xén vật tư.
- Bước 2: Kiểm tra lộ trình: Nhìn bản vẽ sơ đồ đơn tuyến điện nhà xưởng để biết dây nguồn đi từ đâu đến đâu. Yêu cầu thợ chỉ rõ đường đi của cáp chính trong máng cáp.
- Bước 3: Xác nhận vật tư: Nhìn ký hiệu dây (ví dụ: CVV, CXV) trên bản vẽ và kiểm tra xem cuộn dây thực tế tại công trình có đúng chủng loại, thương hiệu (như Cadivi, LS) không.
4. Những sai lầm “chí mạng” khi đọc bản vẽ điện khiến chủ đầu tư mất tiền
Rất nhiều chủ đầu tư mắc phải những sai lầm sau khiến công trình bị sai lệch nghiêm trọng:
- Nhầm lẫn giữa bản vẽ thiết kế và bản vẽ hoàn công: Bản vẽ thiết kế là “dự kiến”, bản vẽ hoàn công là “thực tế”. Bạn BẮT BUỘC phải yêu cầu bản vẽ hoàn công chính xác 100% để sau này sửa chữa không phải đục tường, cắt sàn tìm dây.
- Bỏ qua bảng chú giải (Legend): Mỗi bản vẽ có một bảng chú giải ký hiệu riêng. Đừng đoán ký hiệu, hãy đọc bảng Legend ở góc bản vẽ để hiểu đúng ý đồ thiết kế.
- Không quan tâm đến cao độ: Bản vẽ mặt bằng chỉ cho biết vị trí, không cho biết độ cao. Hãy yêu cầu bản vẽ mặt cắt để biết đèn treo cao bao nhiêu, ổ cắm đặt cao bao nhiêu cho phù hợp với máy móc.
5. Kết luận và lời khuyên từ chuyên gia Đại Phú Thịnh
Việc nắm vững cách đọc bản vẽ điện nhà xưởng không chỉ giúp bạn giám sát thợ tốt hơn mà còn là cách để tối ưu chi phí đầu tư. Một bản vẽ chuẩn, được thực hiện bởi đơn vị uy tín, sẽ là bảo hiểm cho sự an toàn của toàn bộ nhà máy trong 20-30 năm tới.
