checklist giám sát thi công điện xưởng may giúp người phụ trách kiểm tra đúng việc, đúng thời điểm và có bằng chứng rõ ràng. Một bảng kiểm tốt phải bao quát hồ sơ, vật tư, lắp đặt, an toàn, đo thử và bàn giao, thay vì chỉ ghi nhận tiến độ bằng hình ảnh.
Sử dụng checklist giám sát thi công điện xưởng may giúp phát hiện sai lệch trước khi chúng bị che kín hoặc ảnh hưởng đến dây chuyền. Nội dung dưới đây có thể dùng làm khung kiểm tra tại công trường và điều chỉnh theo quy mô từng xưởng.
Nội dung chính của bài viết
Kiểm tra hồ sơ và điều kiện khởi công
Phần đầu của checklist giám sát thi công điện xưởng may cần xác nhận bản vẽ đang dùng là phiên bản đã được duyệt. Người giám sát phải đối chiếu phạm vi hợp đồng, sơ đồ nguyên lý, mặt bằng bố trí máy, bảng phụ tải, biện pháp thi công và tiến độ.
Trong checklist giám sát thi công điện xưởng may, mặt bằng phải được bàn giao đủ điều kiện. Các lỗ chờ, cao độ trần, vị trí tủ, tuyến kỹ thuật và vùng cấm phải được đánh dấu. Nếu xưởng đang hoạt động, lịch cắt điện và phương án bảo vệ dây chuyền cần được phê duyệt trước.
- Bản vẽ có mã phiên bản, ngày duyệt và chữ ký cần thiết.
- Danh sách nhân sự, chứng chỉ và người chỉ huy được xác nhận.
- Biện pháp an toàn phù hợp với khu vực thi công.
- Dụng cụ đo còn hạn hiệu chuẩn và có hồ sơ kèm theo.
Checklist giám sát thi công điện xưởng may nên ghi rõ kết quả đạt, không đạt, người xử lý và hạn hoàn thành. Tham khảo phạm vi thi công điện xưởng may để tránh bỏ sót hạng mục từ nguồn điện đến thiết bị sử dụng.

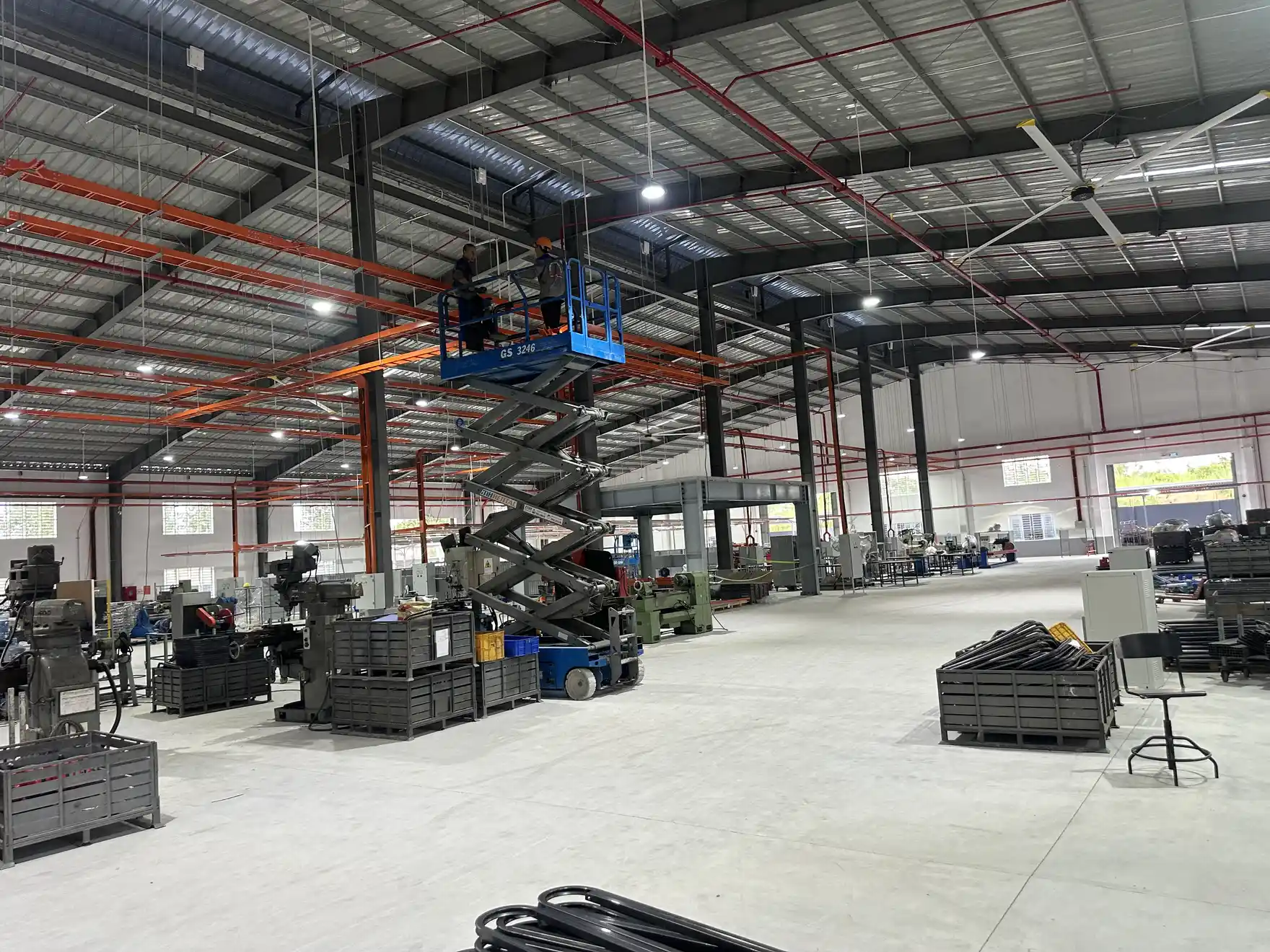

Kiểm soát vật tư trước khi lắp đặt
Checklist giám sát thi công điện xưởng may phải kiểm tra vật tư ngay khi nhập kho. Nhãn hiệu, mã hàng, tiết diện, cấp điện áp, cấp bảo vệ và số lượng cần khớp hồ sơ được duyệt. Vật tư hỏng, ẩm hoặc mất nhãn không được đưa vào lắp đặt.
Cáp điện cần kiểm tra quy cách trên vỏ, chiều dài cuộn và tình trạng bao bì. Máng cáp, thang cáp và phụ kiện phải đúng độ dày, lớp phủ cùng kích thước. Tủ điện cần có bản vẽ chế tạo, danh sách thiết bị và biên bản kiểm tra xuất xưởng.
Mỗi lô vật tư nên có phiếu giao nhận, chứng từ chất lượng và vị trí lưu kho. Khi checklist giám sát thi công điện xưởng may có ảnh chụp nhãn sản phẩm, việc truy xuất sau này sẽ nhanh hơn. Một nhà thầu điện công nghiệp chuyên nghiệp phải kiểm soát nguồn gốc trước khi đề nghị nghiệm thu.
Giám sát tuyến cáp, máng cáp và ống luồn
Checklist giám sát thi công điện xưởng may tại tuyến cáp cần kiểm tra cao độ, khoảng cách giá đỡ, liên kết cơ khí và khả năng tiếp cận bảo trì. Tuyến không được cản lối thoát hiểm, va chạm hệ thống khác hoặc đi qua vùng nhiệt cao khi chưa có biện pháp bảo vệ.
Máng cáp phải thẳng, chắc và được nối tiếp địa liên tục. Mép cắt cần xử lý để không làm hỏng vỏ cáp. Bán kính uốn, lực kéo và khoảng cách phân tách cáp động lực với cáp tín hiệu phải tuân theo thiết kế.
| Hạng mục | Bằng chứng cần lưu |
|---|---|
| Giá đỡ | Ảnh vị trí, khoảng cách và kiểu liên kết |
| Kéo cáp | Mã tuyến, điểm đầu cuối và chiều dài |
| Tiếp địa máng | Ảnh dây nối và kết quả đo liên tục |
| Che kín | Biên bản nghiệm thu trước khi đóng trần |
Trước khi che kín, checklist giám sát thi công điện xưởng may phải có xác nhận của các bên liên quan. Sai lệch tuyến sẽ ảnh hưởng trực tiếp đến khối lượng và chi phí lắp đặt điện nhà xưởng, vì vậy không nên chỉ xử lý bằng trao đổi miệng.

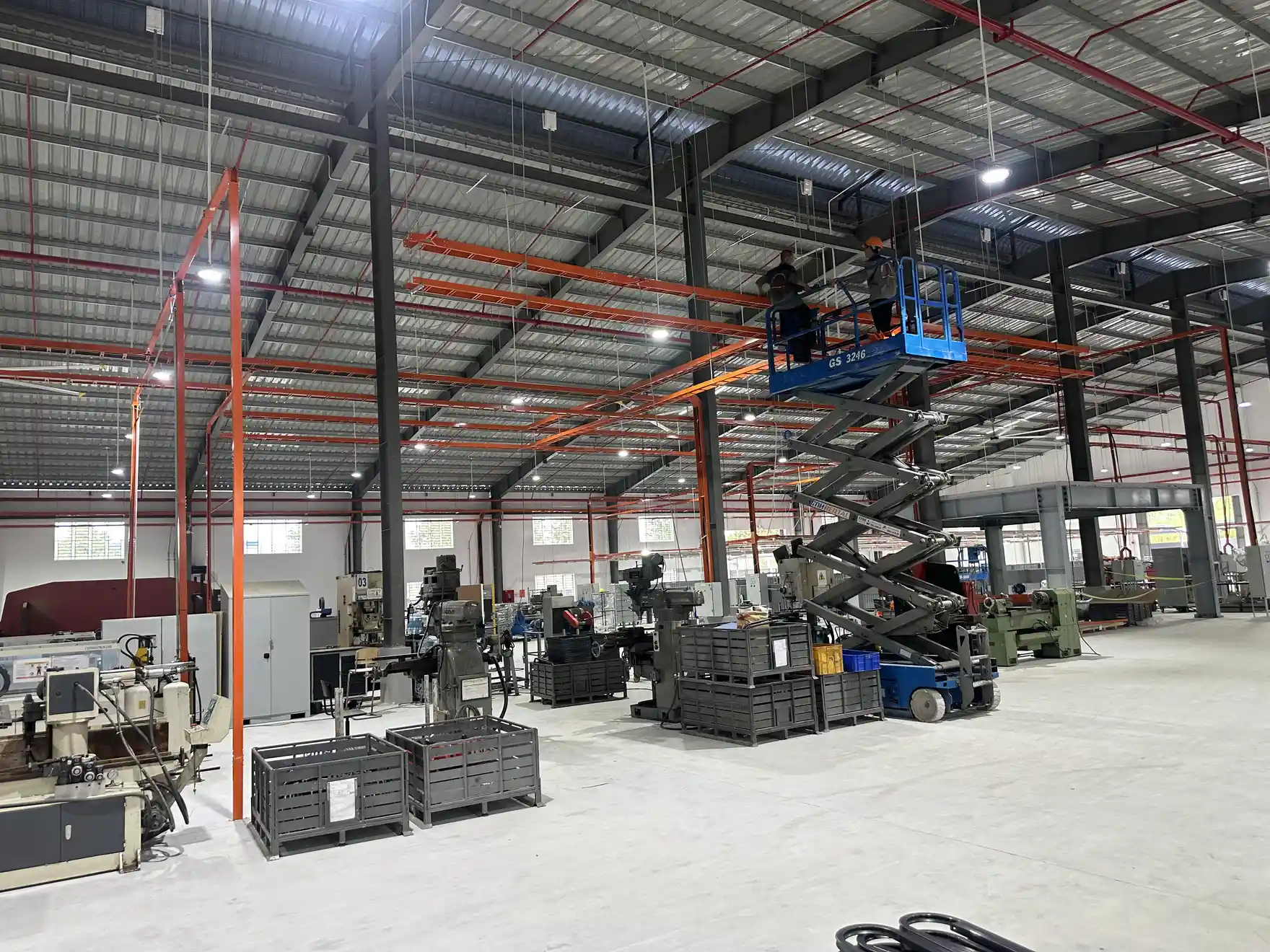

Kiểm tra tủ điện, ổ cắm và thiết bị bảo vệ
Checklist giám sát thi công điện xưởng may đối với tủ điện phải kiểm tra vị trí, cao độ, khoảng trống thao tác và khả năng chống bụi. Tủ cần cố định chắc, có nhãn, sơ đồ, thanh tiếp địa và đầu cáp được đỡ phù hợp.
Bên trong tủ, người giám sát kiểm tra chủng loại thiết bị, dòng định mức, khả năng cắt, thứ tự pha, màu dây và lực siết đầu nối. Dây điều khiển cần đánh số hai đầu. Khoảng cách điện và che chắn phần mang điện phải phù hợp.
Ổ cắm máy phải đúng điện áp, số pha và cấp bảo vệ. Thiết bị bảo vệ chống rò cần được thử chức năng. Checklist giám sát thi công điện xưởng may nên liên kết từng tủ với bản vẽ và biên bản đo để tránh nhầm lẫn. Tham khảo giải pháp lắp đặt tủ điện động lực và điều khiển khi cần chuẩn hóa phần tủ.
Theo dõi an toàn và phối hợp hiện trường
Checklist giám sát thi công điện xưởng may cần được kiểm tra đầu ca và khi thay đổi khu vực làm việc. Nội dung gồm giấy phép công việc, cô lập nguồn, khóa treo thẻ, thiết bị bảo hộ, rào chắn, biển báo và tình trạng dụng cụ điện cầm tay.
Xưởng may có nhiều vật liệu dễ cháy và bụi vải. Công việc phát sinh tia lửa phải có giấy phép riêng, dọn sạch khu vực và bố trí phương tiện chữa cháy. Lối đi, cửa thoát và thiết bị phòng cháy không được che khuất.
- Xác nhận nguồn đã cô lập trước khi đấu nối.
- Kiểm tra thang, giàn giáo và dây đai khi làm việc trên cao.
- Thu gom đầu cáp, vật tư thừa và vệ sinh cuối ca.
- Thông báo cho bộ phận sản xuất trước mọi lần thử điện.
Nếu dự án diễn ra trong xưởng đang vận hành, checklist giám sát thi công điện xưởng may phải có người phối hợp phía sản xuất. Hướng dẫn cải tạo hệ thống điện nhà xưởng giúp xây dựng phương án phân khu và giảm thời gian dừng máy.

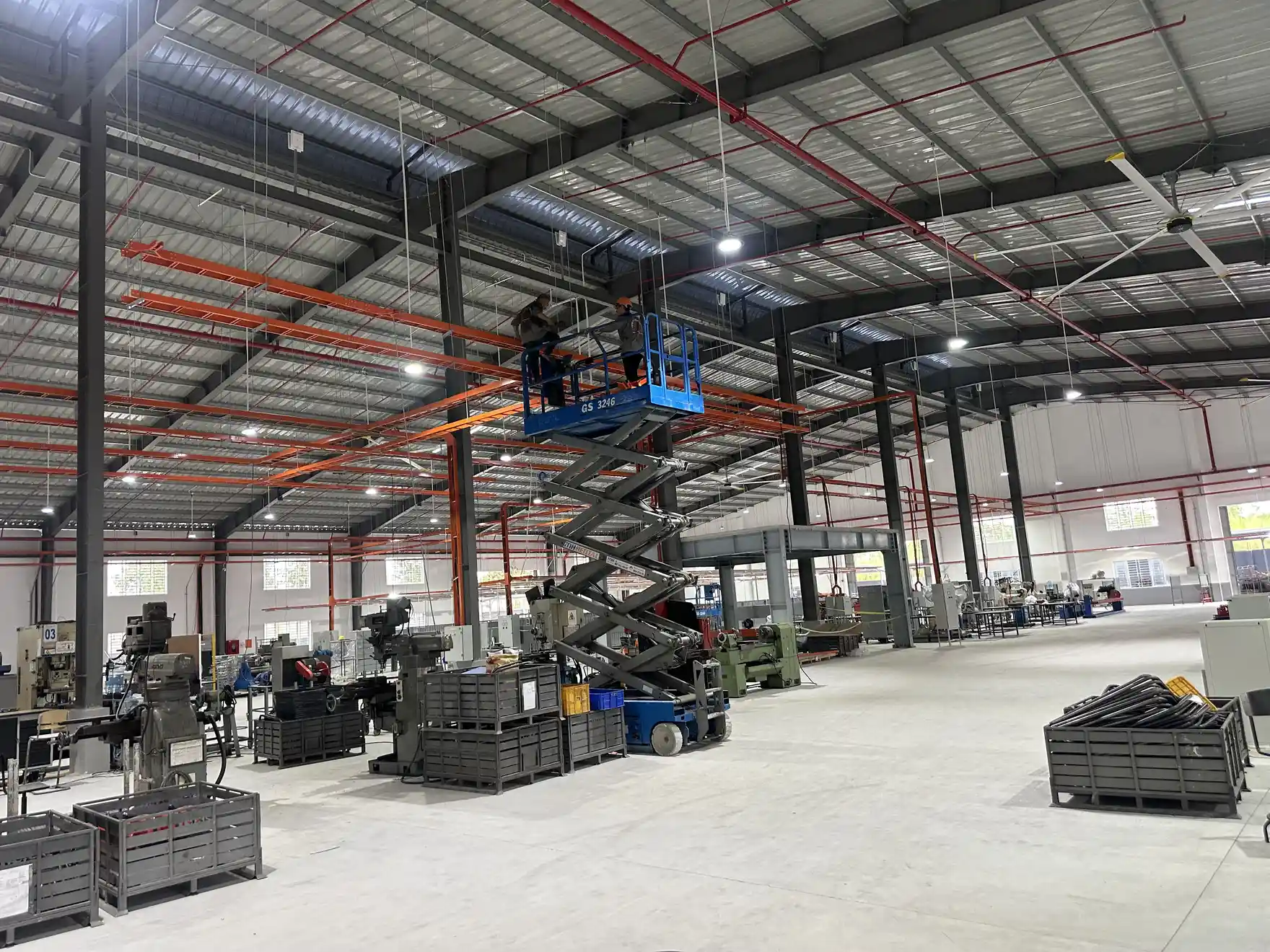

Đo thử, nghiệm thu và hoàn công
Checklist giám sát thi công điện xưởng may chỉ hoàn tất khi có kết quả đo và biên bản nghiệm thu. Các phép kiểm tra thường gồm thông mạch, cách điện, điện trở tiếp địa, thứ tự pha, điện áp, dòng tải và thử tác động thiết bị bảo vệ.
Theo checklist giám sát thi công điện xưởng may, kết quả phải ghi rõ thiết bị đo, số seri, ngày hiệu chuẩn, điều kiện đo và người thực hiện. Giá trị không đạt cần có phiếu xử lý và đo lại. Không nên đóng điện toàn bộ khi vẫn còn đầu cáp chưa hoàn thiện hoặc khu vực chưa bàn giao an toàn.
Hồ sơ hoàn công cần phản ánh đúng tuyến thực tế, mã cáp, mã tủ và thay đổi được duyệt. Checklist giám sát thi công điện xưởng may phải xác nhận đã bàn giao hướng dẫn vận hành, bảo hành và danh mục vật tư dự phòng.
Câu hỏi thường gặp
Ai nên sử dụng bảng kiểm giám sát?
Checklist giám sát thi công điện xưởng may phù hợp cho kỹ sư chủ đầu tư, tư vấn giám sát, chỉ huy trưởng và cán bộ an toàn. Mỗi người có thể ký vào phần việc thuộc trách nhiệm của mình.
Có cần kiểm tra mỗi ngày không?
Nội dung an toàn và điều kiện hiện trường nên kiểm tra mỗi ca. Các hạng mục kỹ thuật được kiểm tra theo điểm dừng và tiến độ lắp đặt.
Ảnh hiện trường có thay thế biên bản không?
Không. Ảnh là bằng chứng hỗ trợ nhưng checklist giám sát thi công điện xưởng may vẫn cần kết quả, vị trí, thời gian và chữ ký xác nhận.
Khi phát hiện vật tư sai phải xử lý thế nào?
Cách ly lô vật tư, lập phiếu không phù hợp và chỉ cho phép sử dụng sau khi có phê duyệt bằng văn bản. Không nên thay đổi chủng loại bằng trao đổi miệng.
Có cần đo cách điện từng tuyến cáp không?
Có. Checklist giám sát thi công điện xưởng may nên ghi riêng từng mã tuyến, thiết bị đo và kết quả để dễ truy xuất khi xảy ra sự cố.
Khi nào được đóng điện thử?
Chỉ đóng điện khi khu vực an toàn, đầu cáp hoàn thiện, thiết bị bảo vệ đúng thông số và các phép đo trước đóng điện đã đạt yêu cầu.
Kết luận
Checklist giám sát thi công điện xưởng may giúp biến yêu cầu kỹ thuật thành các điểm kiểm tra có trách nhiệm và bằng chứng. Bảng kiểm nên được cập nhật theo phiên bản bản vẽ, điều kiện vận hành và tiến độ thực tế.
