quy trình chuẩn bị hồ sơ cho thi công điện xưởng may giúp chủ đầu tư và nhà thầu thống nhất phạm vi ngay trước khi huy động nhân lực. Bộ hồ sơ đầy đủ làm rõ nguồn điện, phụ tải từng khu vực, tuyến cáp, tủ điện, chiếu sáng và các yêu cầu an toàn đặc thù của dây chuyền may.
Thực hiện đúng quy trình chuẩn bị hồ sơ cho thi công điện xưởng may còn giúp hạn chế thay đổi tại hiện trường, tránh mua thừa vật tư và giảm thời gian dừng chuyền. Nội dung dưới đây là hướng dẫn thực hành để doanh nghiệp kiểm soát hồ sơ trước khi khởi công.
Nội dung chính của bài viết
Xác định phạm vi và mục tiêu hồ sơ
Điểm đầu tiên của quy trình chuẩn bị hồ sơ cho thi công điện xưởng may là chốt ranh giới công việc. Hồ sơ cần nêu rõ phần cấp nguồn trung thế hay hạ thế, tủ tổng, tủ phân phối, tuyến cáp động lực, ổ cắm máy, chiếu sáng, tiếp địa, chống sét và nguồn dự phòng.
- Liệt kê hạng mục cung cấp vật tư và hạng mục chỉ lắp đặt.
- Xác định thiết bị do chủ đầu tư bàn giao và thời điểm bàn giao.
- Ghi rõ tiêu chuẩn kỹ thuật, yêu cầu nghiệm thu và tài liệu hoàn công.
- Chốt đầu mối phê duyệt bản vẽ, vật tư và thay đổi hiện trường.
Một phạm vi rõ giúp quy trình chuẩn bị hồ sơ cho thi công điện xưởng may không bị biến thành danh sách tài liệu chung chung. Doanh nghiệp có thể tham khảo phạm vi dịch vụ thi công điện xưởng may để đối chiếu các hạng mục cần đưa vào hồ sơ.

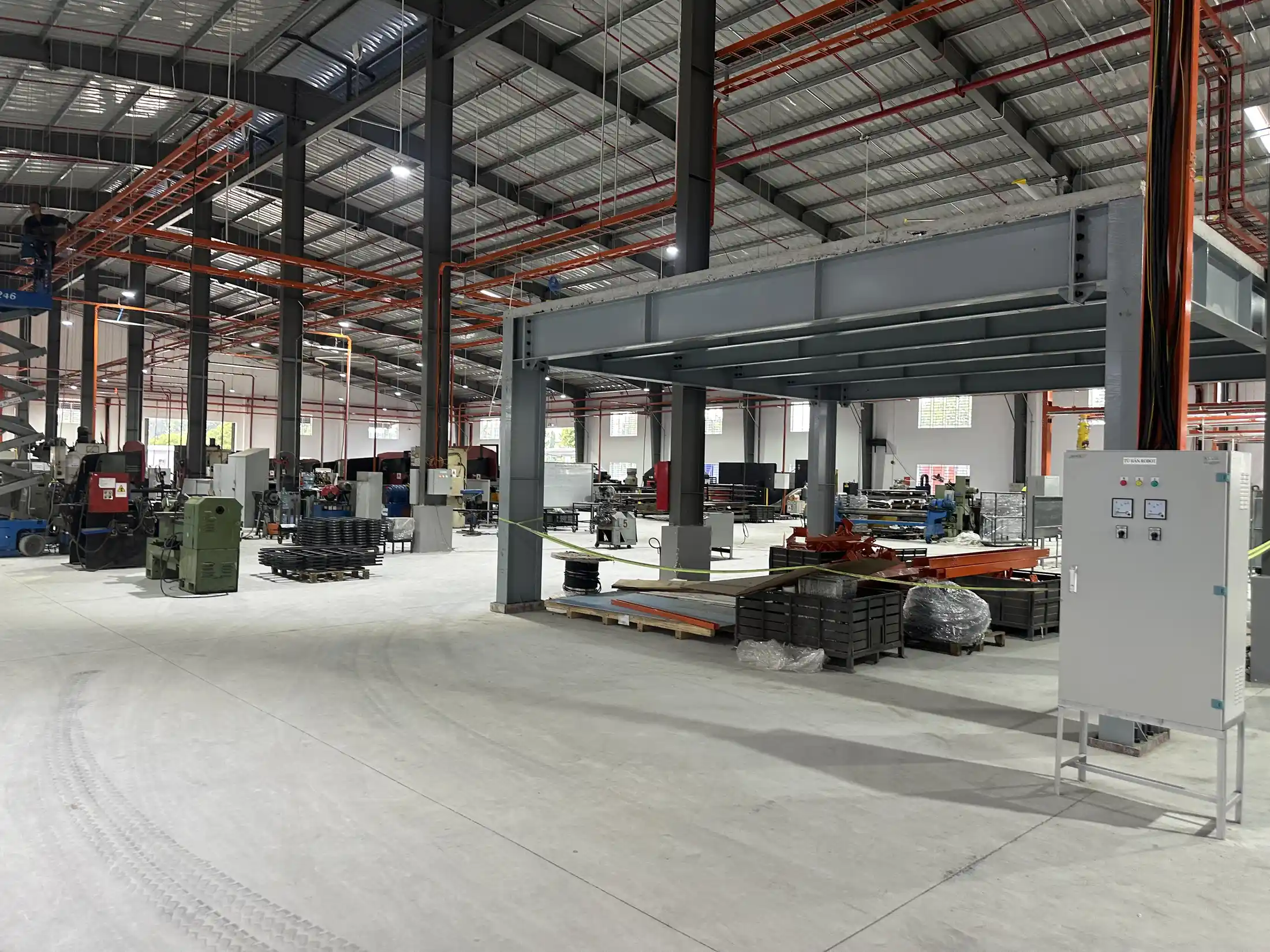

Thu thập dữ liệu đầu vào tại xưởng may
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may cần bắt đầu từ dữ liệu thực tế, không chỉ dựa trên mặt bằng kiến trúc. Nhóm khảo sát phải ghi nhận kích thước nhà xưởng, cao độ kết cấu, vị trí máy may, bàn ủi, máy cắt, máy nén khí, khu hoàn thiện và kho nguyên liệu.
Trong quy trình chuẩn bị hồ sơ cho thi công điện xưởng may, hồ sơ khảo sát nên kèm ảnh, kích thước tuyến đi và vị trí có xung đột với thông gió, phòng cháy hoặc kết cấu. Đây là căn cứ để quy trình chuẩn bị hồ sơ cho thi công điện xưởng may phản ánh đúng điều kiện lắp đặt.
Đơn vị có kinh nghiệm như nhà thầu điện công nghiệp thường sử dụng biểu mẫu khảo sát thống nhất. Biểu mẫu này giúp dữ liệu không bị thiếu khi chuyển từ nhóm khảo sát sang nhóm thiết kế.
Lập danh mục phụ tải và sơ đồ cấp điện
Trong quy trình chuẩn bị hồ sơ cho thi công điện xưởng may, bảng phụ tải là cơ sở để chọn máy biến áp, máy phát, cáp và thiết bị bảo vệ. Không nên cộng cơ học toàn bộ công suất định mức. Kỹ sư cần phân nhóm thiết bị, áp dụng hệ số sử dụng và xét kịch bản vận hành đồng thời.
| Nhóm dữ liệu | Nội dung cần kiểm tra |
|---|---|
| Máy sản xuất | Công suất, dòng định mức, số pha, chế độ chạy |
| Chiếu sáng | Độ rọi, vị trí đèn, phân vùng điều khiển |
| Nguồn dự phòng | Tải ưu tiên, thời gian chuyển nguồn, thời gian lưu |
| Mở rộng | Công suất dự phòng, ngăn tủ và tuyến cáp chờ |
Sơ đồ nguyên lý phải thể hiện rõ nguồn, thanh cái, thiết bị đóng cắt, tiết diện cáp và cấp bảo vệ. Khi quy trình chuẩn bị hồ sơ cho thi công điện xưởng may hoàn thành phần này, đội dự toán mới có thể bóc tách khối lượng đáng tin cậy. Chủ đầu tư cũng dễ đối chiếu chi phí lắp đặt điện nhà xưởng theo quy mô thực tế.

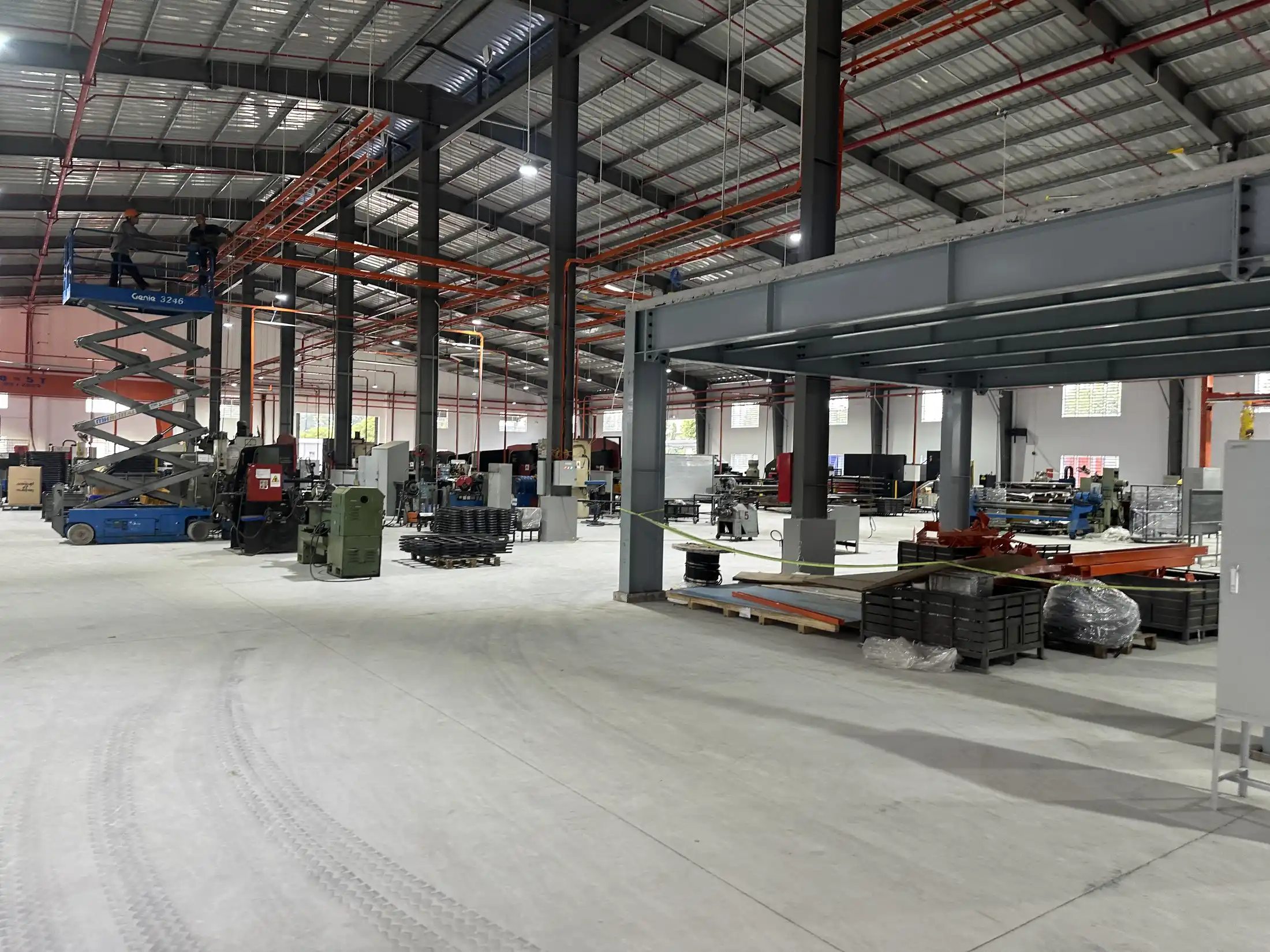

Chuẩn hóa bản vẽ, vật tư và biện pháp thi công
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may phải tạo ra bộ bản vẽ có thể thi công, không chỉ là sơ đồ ý tưởng. Bản vẽ cần có ký hiệu thống nhất, cao độ, kích thước, mã tuyến và chi tiết điển hình cho máng cáp, ống luồn, tủ điện, ổ cắm cùng hệ thống tiếp địa.
Biện pháp thi công mô tả cách tiếp nhận vật tư, gia công giá đỡ, lắp máng cáp, kéo cáp, đấu nối, đánh nhãn và kiểm tra. Với xưởng đang sản xuất, quy trình chuẩn bị hồ sơ cho thi công điện xưởng may cần bổ sung phương án che chắn bụi, phân luồng và hoàn trả mặt bằng.
Các kinh nghiệm về phối hợp hiện trường trong bài kinh nghiệm thi công điện nhà xưởng giúp nhóm lập hồ sơ nhận diện sớm những vị trí dễ xung đột hoặc phải làm lại.
Phối hợp tiến độ và điều kiện thi công
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may cần gắn với tiến độ xây dựng và kế hoạch lắp máy. Hồ sơ phát hành quá sớm khi mặt bằng chưa chốt có thể phải sửa nhiều lần. Ngược lại, phát hành muộn sẽ làm chậm đặt hàng cáp, tủ điện và thiết bị có thời gian cung ứng dài.
- Ưu tiên phát hành sớm sơ đồ nguyên lý và bảng phụ tải.
- Chốt lỗ chờ, giá đỡ và tuyến âm trước khi xây tô hoặc đóng trần.
- Đặt hàng thiết bị dài hạn sau khi thông số được phê duyệt.
- Lập lịch cắt điện riêng nếu cải tạo xưởng đang vận hành.
Với dự án cải tạo, tham khảo phương án cải tạo hệ thống điện nhà xưởng sẽ giúp quy trình chuẩn bị hồ sơ cho thi công điện xưởng may kiểm soát tốt hơn rủi ro dừng chuyền.

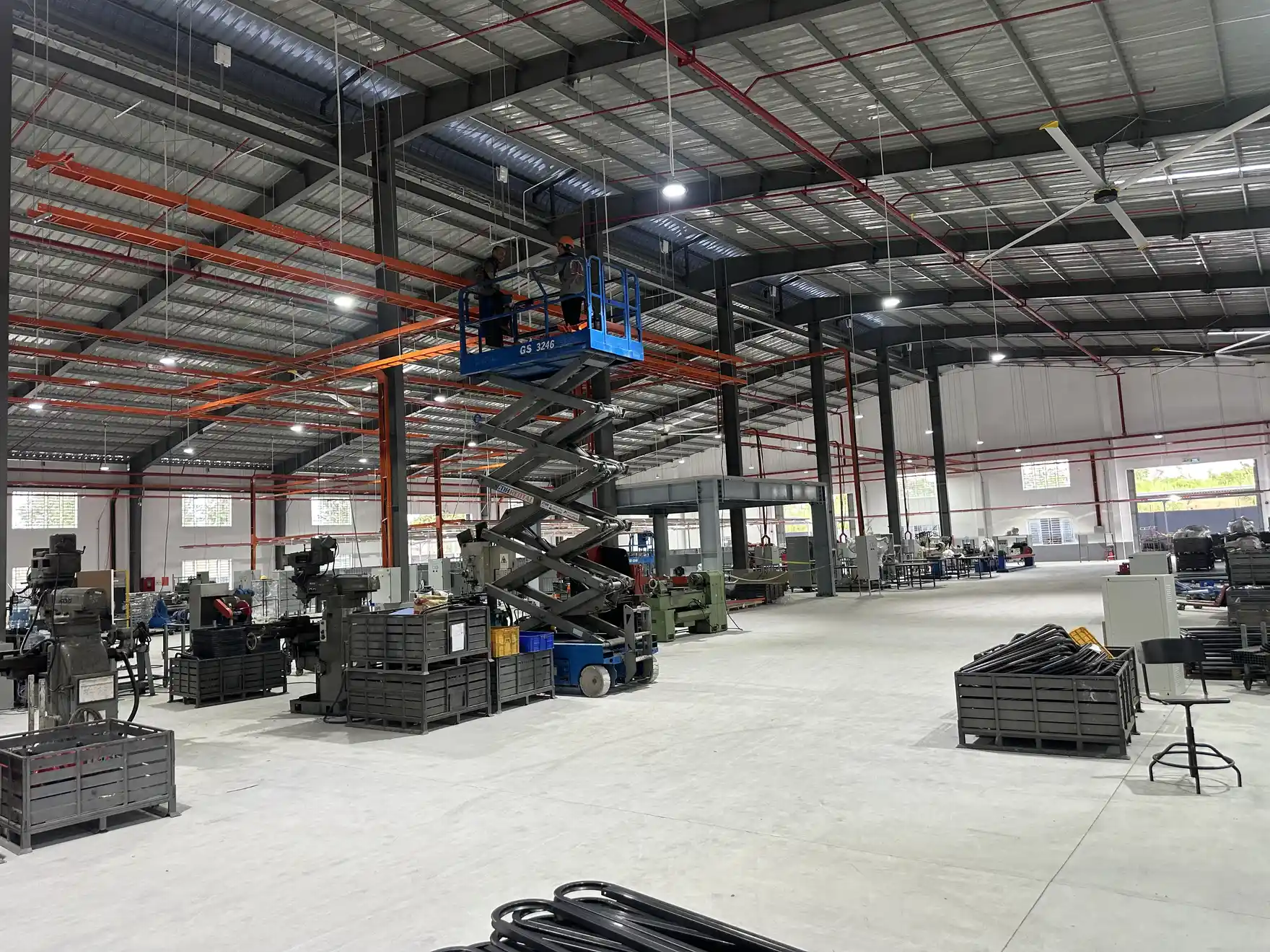

Kiểm tra hồ sơ trước khi phát hành
Trước khi ký phát hành, quy trình chuẩn bị hồ sơ cho thi công điện xưởng may cần một vòng kiểm tra chéo giữa thiết kế, dự toán, thi công và an toàn. Người kiểm tra không chỉ xem hình thức mà phải đối chiếu các số liệu lặp lại trên bảng phụ tải, sơ đồ nguyên lý, mặt bằng và danh mục vật tư.
Đối với quy trình chuẩn bị hồ sơ cho thi công điện xưởng may, một lỗi tiết diện cáp hoặc mã tủ có thể kéo theo sai khối lượng, sai đặt hàng và sai đấu nối. Vì vậy, hồ sơ nên có bảng kiểm ghi rõ người lập, người kiểm tra, ngày phát hành và phiên bản. Tài liệu cũ phải được thu hồi hoặc đánh dấu hết hiệu lực.
Các điểm cần rà soát gồm khả năng cắt ngắn mạch, chọn lọc bảo vệ, sụt áp, cân bằng pha, độ rọi và liên tục tiếp địa. Khi mọi mục đã có bằng chứng, quy trình chuẩn bị hồ sơ cho thi công điện xưởng may mới đủ điều kiện chuyển sang thi công.
Câu hỏi thường gặp
Hồ sơ tối thiểu cần những tài liệu nào?
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may tối thiểu cần mặt bằng, bảng phụ tải, sơ đồ nguyên lý, danh mục vật tư, biện pháp thi công, tiến độ và bảng kiểm an toàn.
Có thể lập hồ sơ khi chưa chốt danh sách máy không?
Có thể lập phương án sơ bộ, nhưng không nên phát hành thi công. Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may chỉ đáng tin cậy khi công suất, số lượng và vị trí máy đã được xác nhận.
Ai chịu trách nhiệm duyệt bản vẽ thi công?
Chủ đầu tư hoặc tư vấn được ủy quyền phê duyệt theo hợp đồng. Nhà thầu vẫn chịu trách nhiệm về tính đúng đắn của hồ sơ do mình lập.
Khi thay đổi vị trí máy cần cập nhật gì?
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may phải cập nhật mặt bằng, tuyến cáp, tải tủ nhánh, khối lượng và tiến độ. Thay đổi cần có phiên bản và xác nhận của các bên.
Hồ sơ có cần tính toán độ rọi không?
Có. Xưởng may cần ánh sáng ổn định cho thao tác và kiểm tra chất lượng. Kết quả tính toán phải phù hợp chiều cao lắp đèn và màu sắc bề mặt thực tế.
Khi nào được phép đặt mua tủ điện?
Chỉ nên đặt hàng sau khi sơ đồ nguyên lý, dòng ngắn mạch, cấp bảo vệ, kích thước và phương án cáp vào ra đã được duyệt. Điều này tránh sửa tủ sau khi sản xuất.
Kết luận
Quy trình chuẩn bị hồ sơ cho thi công điện xưởng may tốt biến yêu cầu vận hành thành tài liệu rõ ràng, có thể kiểm tra và thi công. Bộ hồ sơ càng nhất quán thì rủi ro phát sinh, mua sai vật tư và gián đoạn sản xuất càng thấp.
Đại Phú Thịnh có thể khảo sát, rà soát phụ tải và hoàn thiện quy trình chuẩn bị hồ sơ cho thi công điện xưởng may theo điều kiện thực tế của từng dự án.
