Tiêu chí đánh giá chất lượng thi công điện nhà xưởng

Tiêu chí đánh giá chất lượng thi công điện giúp chủ đầu tư nhận biết hệ thống đã được lắp đúng hồ sơ, an toàn để vận hành và thuận tiện cho bảo trì hay chưa. Chất lượng không thể kết luận chỉ bằng vẻ ngoài gọn đẹp. Cần xem đồng thời vật tư, tuyến lắp đặt, đầu nối, tủ điện, kết quả đo và hồ sơ bàn giao.

Bài viết trình bày các nhóm tiêu chí thực tế cho nhà xưởng và công trình công nghiệp. Giá trị chấp nhận cụ thể phải theo thiết kế được duyệt, tài liệu nhà sản xuất và yêu cầu của dự án.

Tiêu chí đánh giá chất lượng thi công điện qua hồ sơ

Trước khi xem hiện trường, cần xác định công trình đang thi công theo bản vẽ nào. Hồ sơ phải có mã phiên bản, phạm vi và chấp thuận rõ ràng. Nếu thiết kế đã thay đổi nhưng bản vẽ không được cập nhật, rất khó kết luận một vị trí là đúng hay sai.

Tiêu chí đánh giá chất lượng thi công điện đầu tiên là khả năng truy xuất. Người kiểm tra phải tìm được vật tư nào đã được duyệt, tuyến nào đã nghiệm thu và số liệu nào thuộc đúng khu vực. Hồ sơ rời rạc thường là dấu hiệu quy trình kiểm soát chưa chặt.

• Bản vẽ và yêu cầu kỹ thuật đúng phiên bản.
• Phiếu vật tư khớp mã sản phẩm thực tế.
• Biện pháp thi công phù hợp điều kiện hiện trường.
• Biên bản kiểm tra có vị trí, ngày và người xác nhận.

Tiêu chí đánh giá chất lượng thi công điện đối với vật tư

Vật tư cần đúng chủng loại, thông số, kích thước và số lượng theo hồ sơ đã duyệt. Nhãn sản phẩm phải đọc được; vỏ thiết bị không nứt, móp hoặc có dấu hiệu ẩm. Với cáp, cần kiểm tra ký hiệu, tiết diện và tình trạng vỏ trước khi kéo.

Một trong những tiêu chí đánh giá chất lượng thi công điện quan trọng là tính đồng bộ. Phụ kiện phải phù hợp với thang máng, ống và thiết bị chính. Việc thay thế bằng vật tư gần giống nhưng không được xác nhận có thể làm giảm độ bền hoặc gây khó khi bảo trì.

Chủ đầu tư có thể tham khảo phạm vi thi công điện để xác định trách nhiệm kiểm soát vật tư giữa các bên.

Tiêu chí đánh giá chất lượng thi công điện cho tuyến cáp

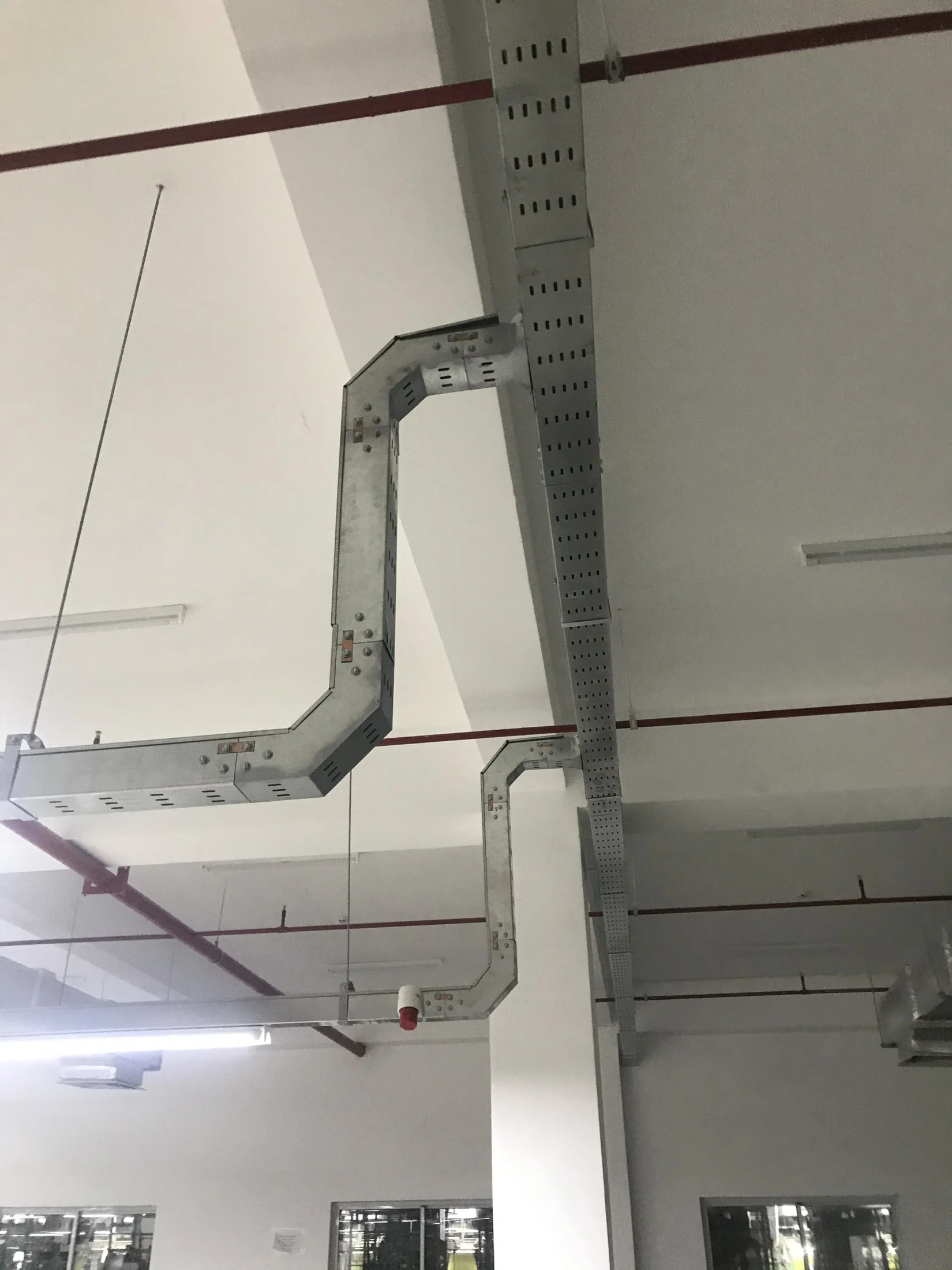

Tuyến giá đỡ phải chắc chắn, thẳng và có khoảng cách treo phù hợp với hồ sơ. Các cạnh sắc cần được xử lý; đoạn chuyển hướng phải đủ không gian cho bán kính uốn cáp. Thang máng kim loại cần có liên kết và tiếp địa liên tục theo yêu cầu thiết kế.

Cáp phải được sắp xếp gọn, không bị ép, xoắn hoặc kéo căng tại đầu nối. Hai đầu tuyến cần có nhãn thống nhất. Tiêu chí đánh giá chất lượng thi công điện không chỉ nhìn độ thẳng mà còn xem tuyến có tránh nguồn nhiệt, nước, va đập và có chừa không gian mở rộng hay không.

Với công trình nhiều khu vực, dịch vụ thi công điện nhà xưởng nên có bảng kiểm riêng cho từng tuyến và từng tủ phân phối.

Tiêu chí đánh giá chất lượng thi công điện tại tủ điện

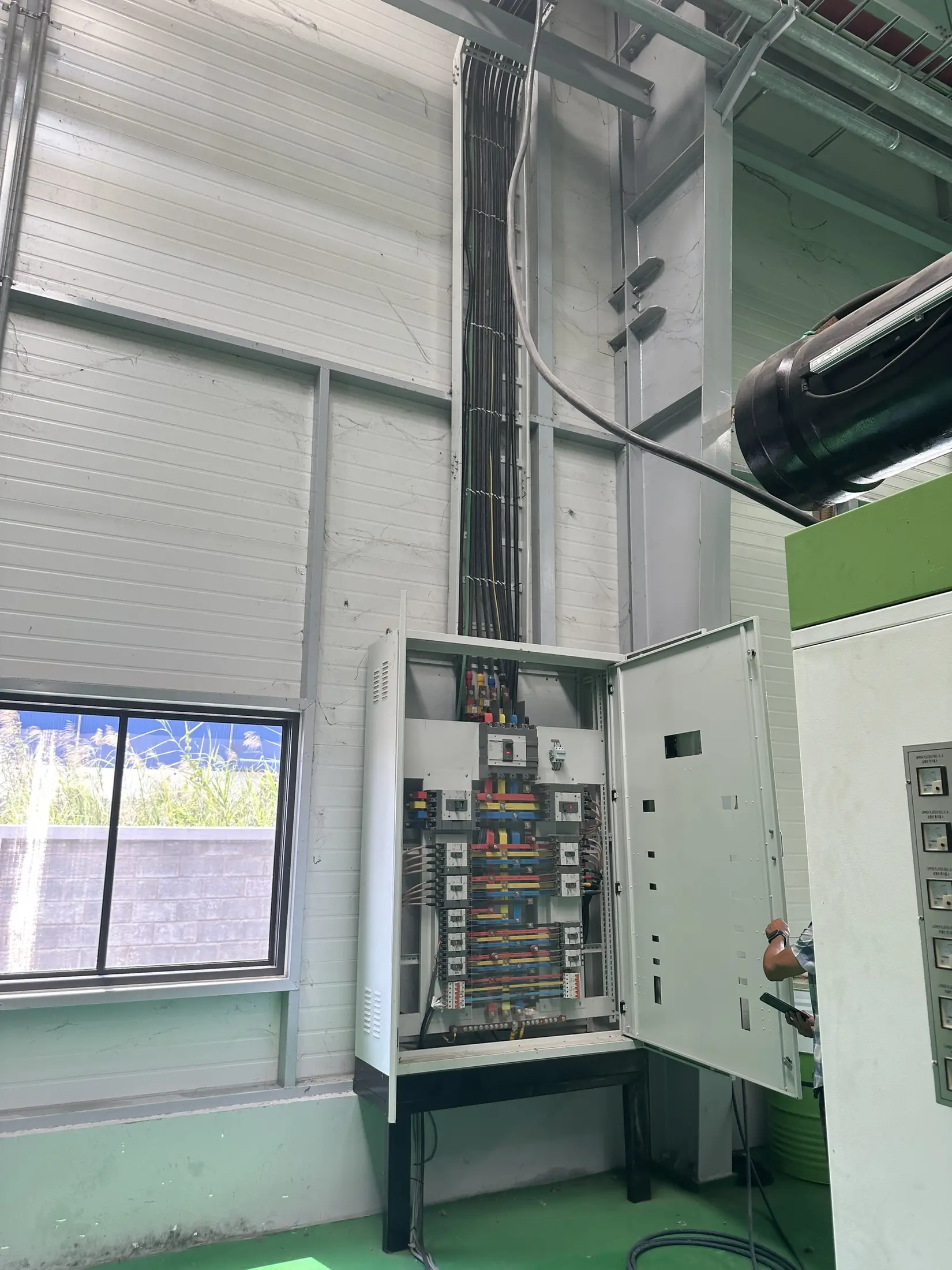

Tủ điện phải được cố định chắc, có khoảng trống thao tác và nhãn dễ đọc. Bên trong, dây dẫn đi gọn, đầu cốt đúng kích thước, điểm nối được siết theo hướng dẫn và phần mang điện có che chắn. Sơ đồ tủ cần phản ánh đúng cấu hình thực tế.

Tiêu chí đánh giá chất lượng thi công điện tại đầu nối gồm độ chắc, khả năng nhận diện và không có dấu hiệu quá nhiệt khi vận hành. Không để sợi đồng thừa, đầu dây trần hoặc dụng cụ trong khoang tủ. Các mạch điều khiển và động lực nên được phân tách hợp lý.

Bài lắp đặt tủ điện động lực và điều khiển trình bày thêm các điểm cần lưu ý ở thiết bị trung tâm.

Tiêu chí an toàn và khả năng bảo trì

Hệ thống tốt phải cho phép người vận hành nhận biết, cô lập và thao tác an toàn. Tủ, thiết bị đóng cắt và điểm cách ly cần có nhãn. Lối tiếp cận không bị che chắn; biển cảnh báo đặt ở vị trí dễ quan sát.

Tiếp địa, liên kết đẳng thế và bảo vệ chống tiếp xúc phải đúng thiết kế. Tiêu chí đánh giá chất lượng thi công điện còn bao gồm khả năng bảo trì: có đủ khoảng trống mở cửa tủ, thay thiết bị, kéo thêm cáp và kiểm tra mà không phải tháo dỡ nhiều hạng mục khác.

• Thiết bị có nhãn và sơ đồ nhận diện rõ.
• Không có phần mang điện lộ ra ngoài.
• Đường thoát và lối thao tác không bị cản trở.
• Có thể cô lập từng phần khi bảo trì.

Kết quả đo kiểm và vận hành thử

Quan sát không thể thay thế số liệu. Tùy hệ thống, cần kiểm tra cách điện, tính liên tục, tiếp địa, thứ tự pha, điện áp và hoạt động của thiết bị bảo vệ. Mỗi kết quả phải gắn với tuyến, tủ hoặc vị trí cụ thể.

Khi chạy thử, theo dõi tín hiệu, tiếng động, mùi, nhiệt độ và khả năng vận hành của tải. Tiêu chí đánh giá chất lượng thi công điện chỉ được xem là đạt khi kết quả nằm trong yêu cầu của dự án và các tồn tại đã được xử lý, không phải chỉ vì hệ thống có điện.

Quy trình thi công hệ thống điện nhà xưởng giúp đối chiếu mối liên hệ giữa lắp đặt, kiểm tra và vận hành thử.

Chất lượng hồ sơ hoàn công, bàn giao

Hồ sơ hoàn công phải phản ánh những gì đã lắp, không sao chép nguyên bản vẽ ban đầu khi hiện trường có thay đổi. Danh mục thiết bị, hướng dẫn vận hành, biên bản đo và danh sách tồn tại cần được sắp xếp để người tiếp nhận dễ tra cứu.

Tiêu chí đánh giá chất lượng thi công điện ở giai đoạn bàn giao là tính đầy đủ và nhất quán. Mã tủ trên bản vẽ phải giống nhãn tại hiện trường; số liệu đo phải xác định được vị trí; các thay đổi phải có xác nhận.

Những tình huống cần phòng ngừa được tổng hợp thêm trong bài cải tạo hệ thống điện nhà xưởng.

Bảng kiểm đánh giá nhanh

Bảng kiểm chỉ là công cụ nhắc việc. Tiêu chí đánh giá chất lượng thi công điện cuối cùng vẫn phải dựa trên hồ sơ của chính dự án. Khi phát hiện lỗi lặp lại, cần mở rộng phạm vi kiểm tra thay vì chỉ sửa một vị trí mẫu.

Câu hỏi thường gặp

Tiêu chí đánh giá chất lượng thi công điện nào quan trọng nhất?

Tiêu chí đánh giá chất lượng thi công điện phải được xem đồng thời. Tuy nhiên, an toàn, đúng thiết kế và kết quả đo kiểm là các điều kiện không thể bỏ qua trước khi vận hành.

Hệ thống đi dây đẹp có đồng nghĩa chất lượng tốt không?

Không. Đi dây gọn là một tín hiệu tích cực nhưng chưa chứng minh được tiết diện cáp, lực siết đầu nối, tiếp địa hoặc hoạt động của thiết bị bảo vệ. Cần có số liệu và hồ sơ đi kèm.

Ai nên thực hiện đánh giá chất lượng?

Đội thi công phải tự kiểm tra trước. Sau đó, người giám sát hoặc đại diện chủ đầu tư có năng lực phù hợp xác nhận theo phạm vi hợp đồng. Thiết bị đặc thù có thể cần kỹ thuật của nhà sản xuất.

Khi nào cần đánh giá lại?

Cần đánh giá lại sau khi khắc phục lỗi, thay đổi thiết kế, thay thiết bị hoặc khi kết quả vận hành bất thường. Hạng mục bị che khuất phải được kiểm tra trước khi đóng kín.

Kết luận

Tiêu chí đánh giá chất lượng thi công điện cần bao quát hồ sơ, vật tư, lắp đặt, an toàn, đo kiểm và bàn giao. Cách đánh giá dựa trên bằng chứng sẽ giúp chủ đầu tư phát hiện sai lệch sớm và giảm rủi ro khi vận hành.

Tiêu chí đánh giá chất lượng thi công điện nên được chuyển thành bảng kiểm theo từng khu vực để mọi bên cùng hiểu một chuẩn chấp nhận.
