Hồ sơ bàn giao sau thi công điện: Danh mục cần có

Hồ sơ bàn giao sau thi công điện là căn cứ để chủ đầu tư tiếp nhận, vận hành và bảo trì hệ thống. Một bộ hồ sơ tốt phải cho biết công trình đã lắp những gì, thay đổi ở đâu, kết quả kiểm tra ra sao và ai chịu trách nhiệm xác nhận. Nếu chỉ gom bản vẽ cũ cùng vài biên bản rời rạc, đội vận hành sẽ khó xử lý khi xảy ra sự cố.

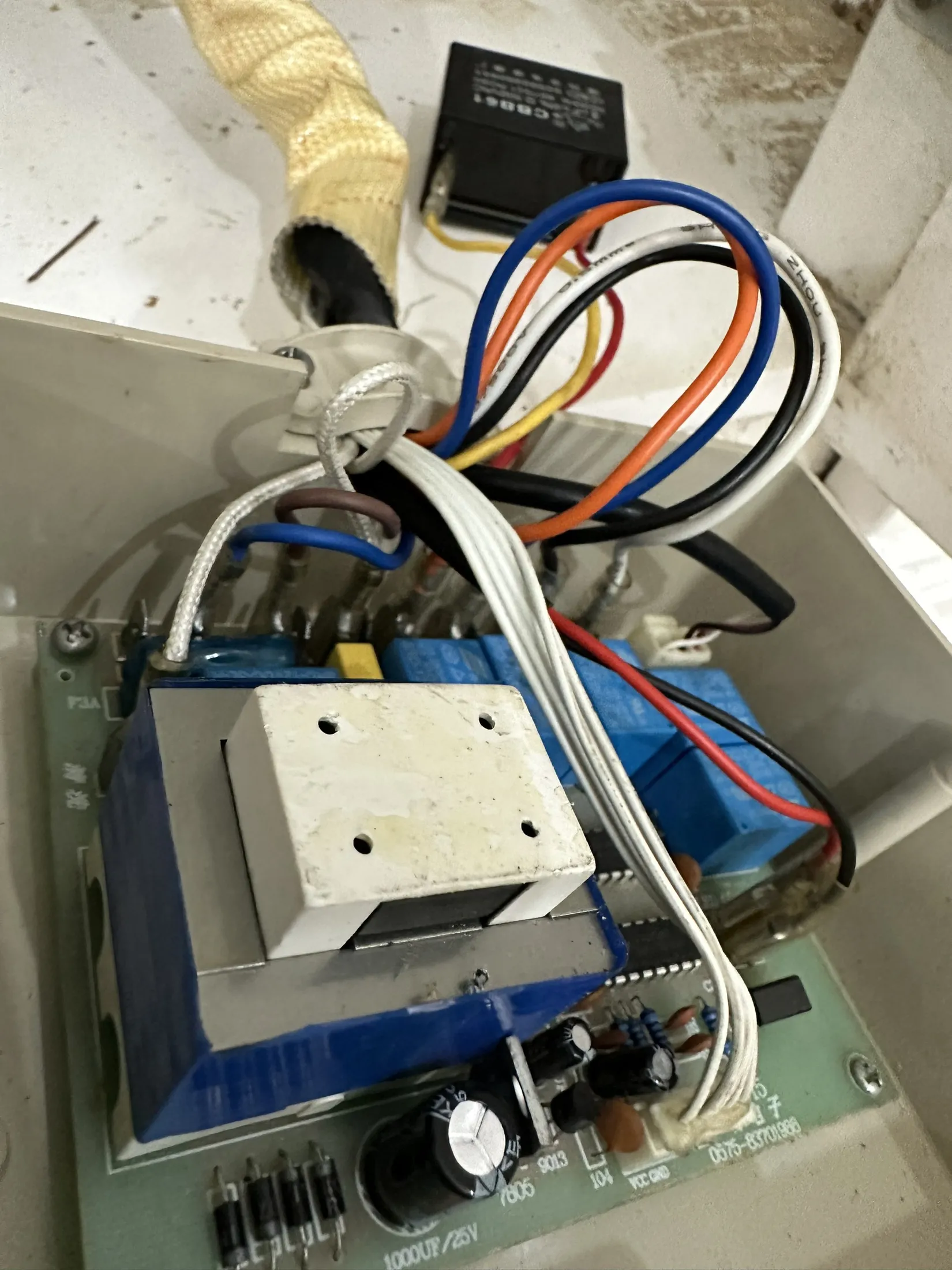

Xác định phạm vi hồ sơ cần bàn giao

Trước khi gom tài liệu, cần đối chiếu hợp đồng, phụ lục kỹ thuật và danh mục hạng mục thực tế. Phạm vi có thể gồm nguồn điện, tủ phân phối, động lực, chiếu sáng, tiếp địa, điều khiển hoặc phần cải tạo hệ thống cũ. Mỗi khu vực nên có mã nhận diện thống nhất với bản vẽ và nhãn tại hiện trường.

Hồ sơ bàn giao sau thi công điện cần nêu rõ phần do nhà thầu thực hiện, phần do nhà cung cấp máy cung cấp và các giao diện giữa hai bên. Cách phân định này giúp đội vận hành biết phải liên hệ đơn vị nào khi cần bảo hành hoặc hiệu chỉnh.

Chủ đầu tư có thể đối chiếu các nhóm công việc tại trang thi công điện để nhận biết phần tài liệu cần yêu cầu.

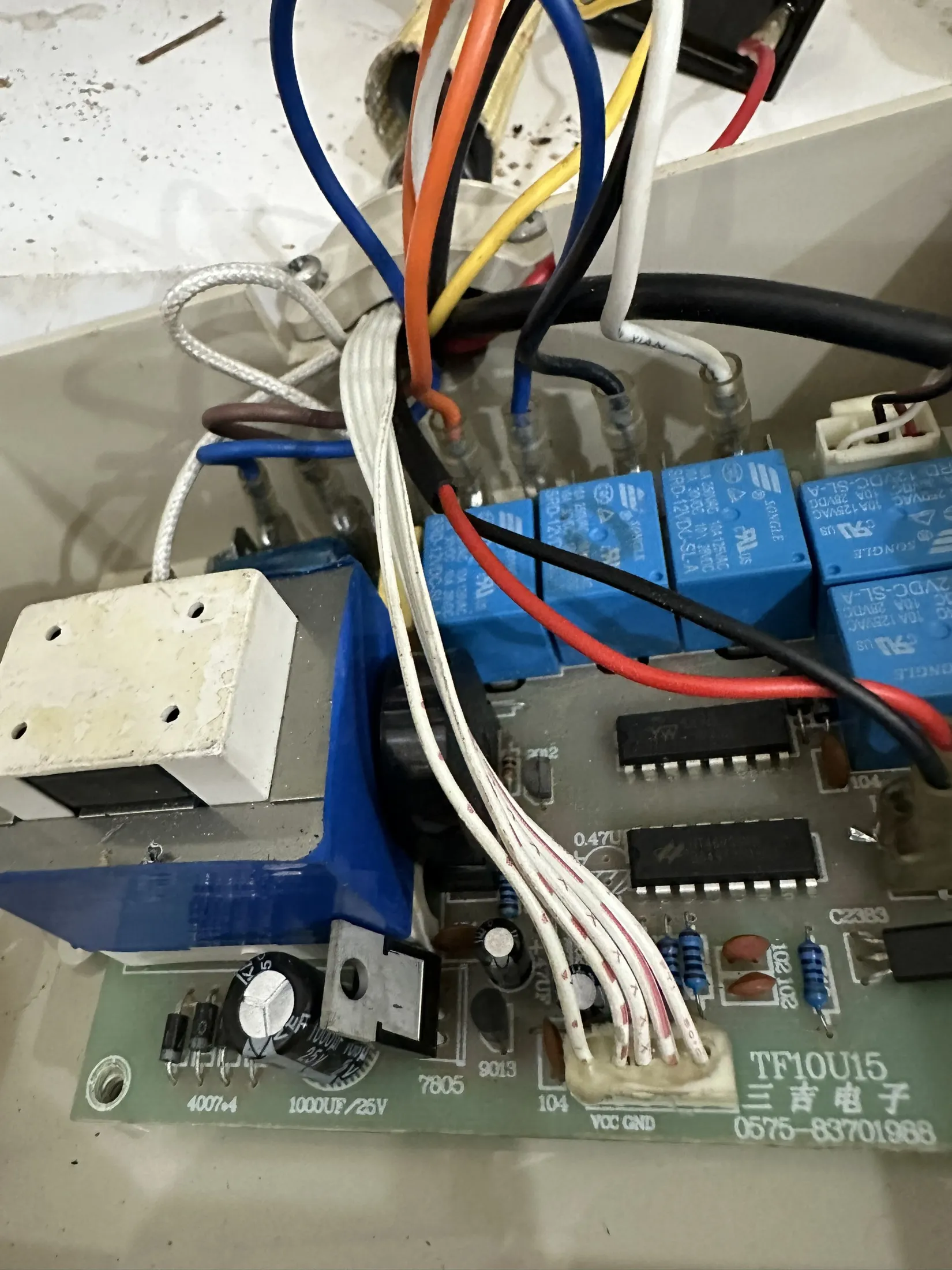

Hồ sơ bàn giao sau thi công điện và bản vẽ hoàn công

Bản vẽ hoàn công phải thể hiện đúng vị trí tủ, tuyến cáp, cao độ, điểm đấu nối và thiết bị đã lắp. Không nên dùng nguyên bản vẽ ban đầu nếu hiện trường có thay đổi. Mỗi thay đổi phải có dấu hiệu nhận biết, ngày cập nhật và người xác nhận.

Trong hồ sơ bàn giao sau thi công điện, sơ đồ đơn tuyến cần khớp với nhãn tủ và mã thiết bị thực tế. Mặt bằng phải thể hiện tuyến chính đủ để đội bảo trì truy tìm. Các phần ngầm hoặc bị che khuất nên có ảnh và mốc định vị đi kèm.

Tài liệu vật tư, thiết bị và nguồn gốc

Danh mục vật tư phải ghi rõ tên, mã, hãng, thông số chính, số lượng và vị trí sử dụng. Tài liệu kỹ thuật, chứng từ xuất xưởng hoặc phiếu bảo hành cần được sắp theo đúng nhóm thiết bị. Với tủ điện, nên có sơ đồ, danh mục thiết bị bên trong và thông tin cài đặt bảo vệ nếu phạm vi yêu cầu.

Hồ sơ bàn giao sau thi công điện không nên chứa tài liệu của sản phẩm khác mã hoặc khác phiên bản. Trước khi bàn giao, hãy đối chiếu nhãn trên thiết bị với tài liệu đính kèm. Bản điện tử nên được đặt tên dễ tìm thay vì dùng chuỗi tên mặc định của nhà sản xuất.

Đối với hệ thống quy mô lớn, phạm vi thi công điện nhà xưởng cần có danh mục vật tư theo từng tủ và khu vực tải.

Riêng phần tủ, có thể đối chiếu hồ sơ lắp đặt tủ điện động lực và điều khiển để tránh thiếu sơ đồ và thông số cài đặt.

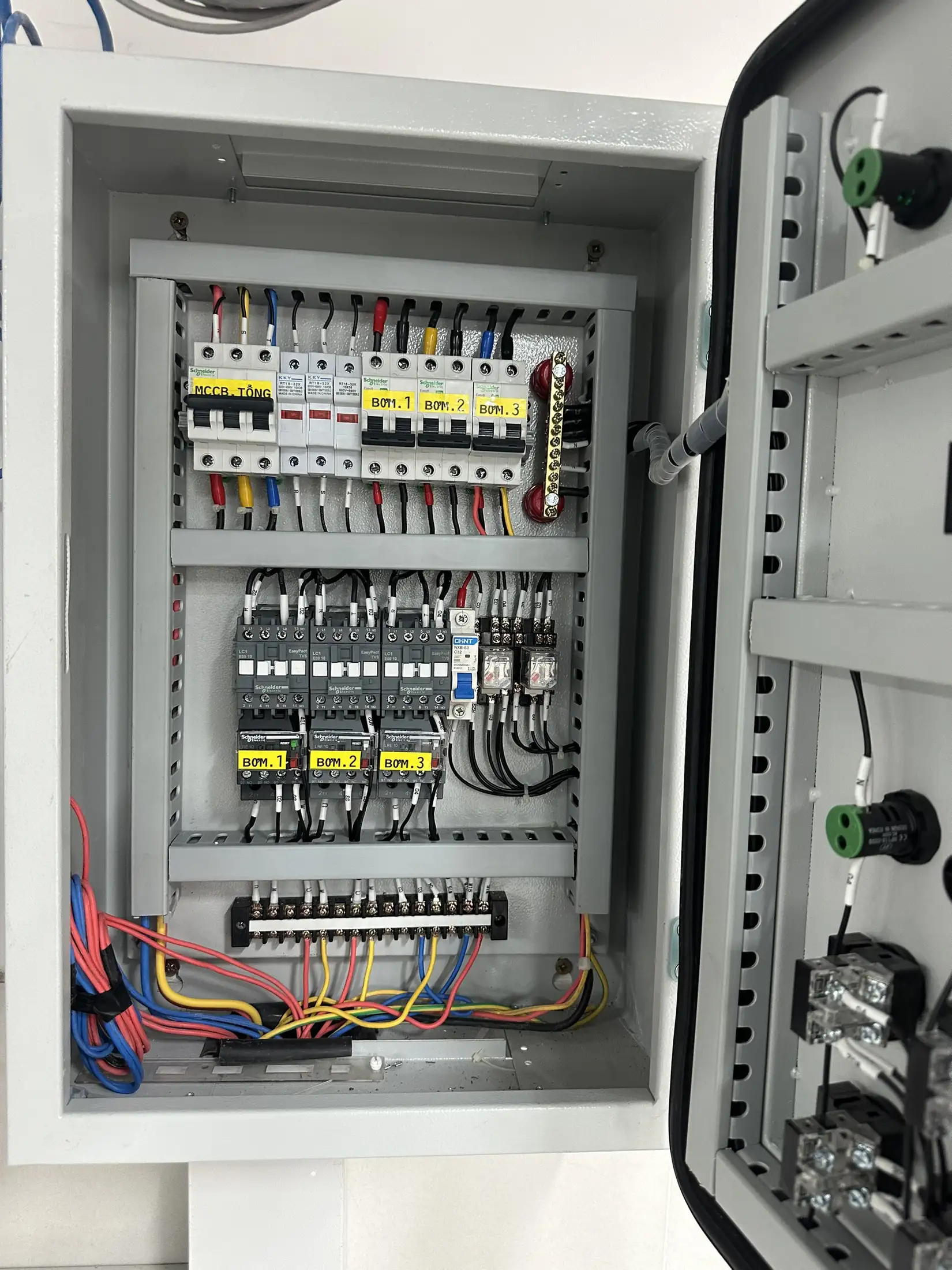

Hồ sơ bàn giao sau thi công điện về nghiệm thu

Biên bản cần xác định hạng mục, khu vực, căn cứ kiểm tra, thành phần tham gia và kết luận. Kết quả đo phải gắn với tuyến hoặc thiết bị cụ thể. Các phép đo có thể gồm cách điện, tính liên tục, tiếp địa, thứ tự pha, điện áp và hoạt động bảo vệ tùy yêu cầu dự án.

Hồ sơ bàn giao sau thi công điện phải thể hiện các tồn tại đã được xử lý. Nếu còn điểm chưa hoàn thành, cần lập danh sách riêng, giao trách nhiệm và thời hạn. Không nên dùng biên bản chỉ ghi “đạt” mà thiếu số liệu hoặc vị trí kiểm tra.

Quy trình thi công hệ thống điện nhà xưởng giúp hình dung mối liên hệ giữa lắp đặt, nghiệm thu và bàn giao.

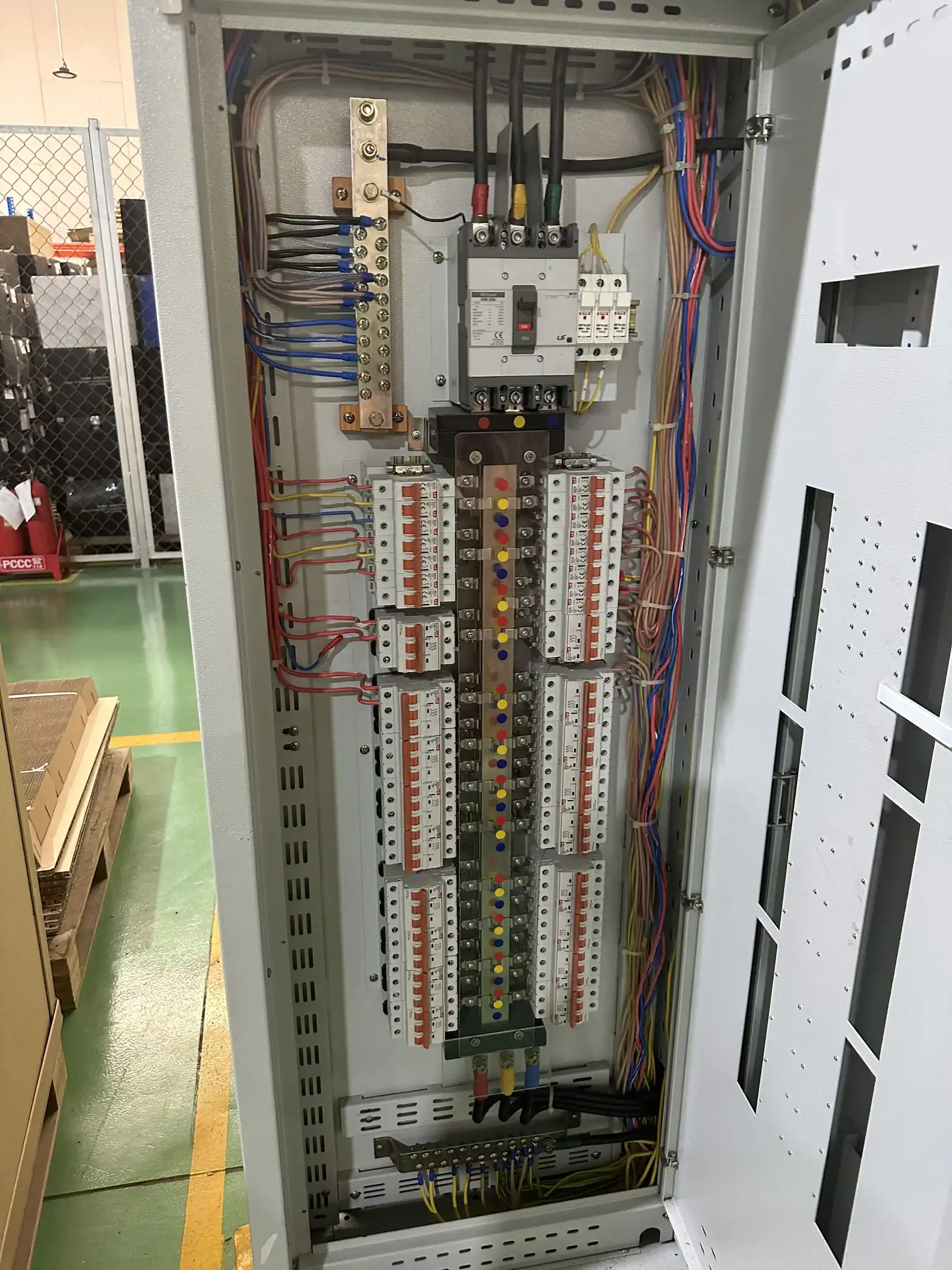

Hồ sơ bàn giao sau thi công điện về vận hành

Đội vận hành cần hướng dẫn đóng cắt, cô lập nguồn, xử lý cảnh báo và kiểm tra định kỳ. Tài liệu phải dùng tên thiết bị giống nhãn tại hiện trường. Với hệ thống có liên động, cần mô tả điều kiện khởi động, dừng và các trạng thái bất thường.

Một bộ hồ sơ bàn giao sau thi công điện đầy đủ còn có lịch bảo trì khuyến nghị, danh sách vật tư thay thế và đầu mối bảo hành. Thời hạn bảo hành phải ghi rõ ngày bắt đầu, phạm vi và trường hợp loại trừ. Biên bản đào tạo vận hành nên có danh sách người tham gia.

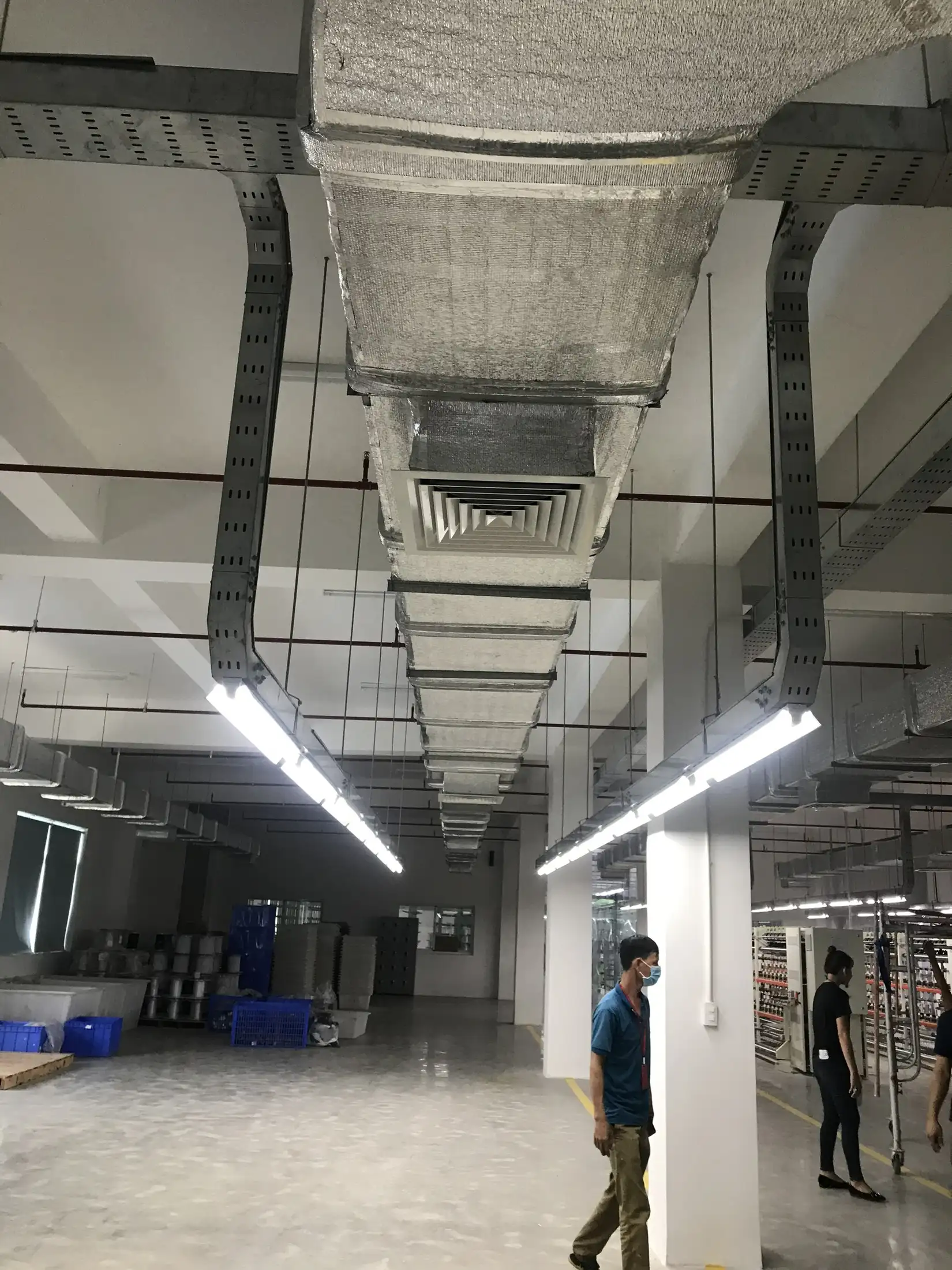

Cách lập danh mục hồ sơ bàn giao sau thi công điện

Danh mục nên có mã tài liệu, tên, phiên bản, ngày phát hành, định dạng và trạng thái. Mỗi nhóm tài liệu có mục lục riêng, nhưng vẫn được tổng hợp trong một bảng chính. Bản giấy và bản điện tử phải cùng phiên bản để tránh người vận hành dùng nhầm.

Hồ sơ bàn giao sau thi công điện nên được lưu theo cấu trúc hệ thống, khu vực và loại tài liệu. Ví dụ, thư mục của tủ phân phối có thể chứa sơ đồ, danh mục thiết bị, kết quả đo, hướng dẫn và bảo hành. Cấu trúc rõ ràng giúp tìm tài liệu trong vài phút thay vì lục lại toàn bộ dự án.

Bảng kiểm trước khi ký nhận

Trước khi ký, hãy chọn mẫu một số tủ, tuyến và thiết bị để đối chiếu tài liệu với hiện trường. Kiểm tra mã, vị trí, thông số và phiên bản. Mọi liên kết tệp phải mở được; bản vẽ phải đọc rõ trên khổ in đã thống nhất.

Hồ sơ bàn giao sau thi công điện chỉ nên được xác nhận đầy đủ khi tài liệu có thể sử dụng thực tế. Nếu thiếu phần không ảnh hưởng vận hành tức thời, cần ghi nhận bằng danh sách tồn tại thay vì bỏ qua. Người tiếp nhận cũng nên kiểm tra quyền truy cập vào thư mục điện tử.

• Đủ danh mục theo hợp đồng và thay đổi đã duyệt.
• Bản vẽ khớp nhãn tại hiện trường.
• Số liệu đo có vị trí và kết luận rõ.
• Tài liệu bảo hành có đầu mối liên hệ.
• Bản giấy và bản điện tử cùng phiên bản.

Những thiếu sót thường gặp

Thiếu sót phổ biến là bản vẽ không cập nhật, ảnh không có vị trí, biên bản thiếu số liệu và tài liệu thiết bị không đúng mã. Một số bộ hồ sơ còn đặt tên tệp khó hiểu hoặc lưu ở tài khoản cá nhân, khiến chủ đầu tư mất quyền truy cập sau bàn giao.

Để tránh tình trạng này, hồ sơ bàn giao sau thi công điện phải được cập nhật trong suốt quá trình thi công, không chờ đến ngày cuối mới tổng hợp. Bài kinh nghiệm thi công điện nhà xưởng nêu thêm các lỗi cần phòng ngừa tại hiện trường.

Câu hỏi thường gặp

Hồ sơ bàn giao sau thi công điện gồm những nhóm chính nào?

Hồ sơ bàn giao sau thi công điện thường gồm bản vẽ hoàn công, tài liệu vật tư, biên bản nghiệm thu, kết quả đo kiểm, hướng dẫn vận hành, bảo trì và bảo hành.

Bản vẽ hoàn công khác bản vẽ thi công như thế nào?

Bản vẽ thi công thể hiện phương án dự kiến. Bản vẽ hoàn công phải cập nhật đúng những gì đã lắp, bao gồm các thay đổi được chấp thuận tại hiện trường.

Có bắt buộc bàn giao cả bản giấy và bản điện tử không?

Điều này phụ thuộc hợp đồng. Tuy nhiên, nên có bản điện tử để tra cứu và cập nhật thuận tiện, đồng thời bảo đảm cùng phiên bản với bản giấy đã ký.

Kết quả đo kiểm cần thể hiện thông tin gì?

Cần ghi thiết bị đo, ngày đo, vị trí hoặc mã tuyến, điều kiện thử, số liệu và kết luận. Chỉ ghi “đạt” mà không có căn cứ sẽ khó truy xuất.

Nếu còn tài liệu thiếu thì có được bàn giao không?

Các bên cần đánh giá mức độ ảnh hưởng. Nếu vẫn tiếp nhận có điều kiện, phải lập danh sách thiếu, người chịu trách nhiệm và hạn hoàn thành rõ ràng.

Ai nên quản lý hồ sơ sau khi tiếp nhận?

Nên giao cho bộ phận kỹ thuật hoặc bảo trì có người phụ trách cụ thể. Thư mục điện tử cần thuộc tài khoản doanh nghiệp và có quy tắc sao lưu.

Kết luận

Hồ sơ bàn giao sau thi công điện có giá trị khi phản ánh đúng hiện trường, truy xuất nhanh và hỗ trợ trực tiếp cho vận hành. Chuẩn hóa danh mục từ sớm sẽ giảm thiếu sót, rút ngắn thời gian kiểm tra và bảo vệ quyền lợi của chủ đầu tư.
