Cách Bóc Tách Khối Lượng Lắp Đặt Hệ Thống Điện Nhà Xưởng Theo Shop Drawing

cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần dựa trên hồ sơ và điều kiện hiện trường thay vì ước lượng cảm tính. Bài viết này tập trung vào một phạm vi cụ thể để chủ đầu tư, giám sát và đội thi công dễ áp dụng. Các tiêu chí dưới đây giúp kiểm tra công việc, ghi nhận bằng chứng và hạn chế phát sinh khi nghiệm thu.

Nội dung liên quan gồm lắp đặt hệ thống điện nhà xưởng. Xem thêm tư vấn thi công điện nhà xưởng. Xem thêm tư vấn lắp đặt điện nhà xưởng. Xem thêm kinh nghiệm thi công điện nhà xưởng. Xem thêm cải tạo hệ thống điện nhà xưởng. Các tài liệu này bổ sung thông tin về phạm vi dịch vụ, hồ sơ kỹ thuật và kinh nghiệm hiện trường.

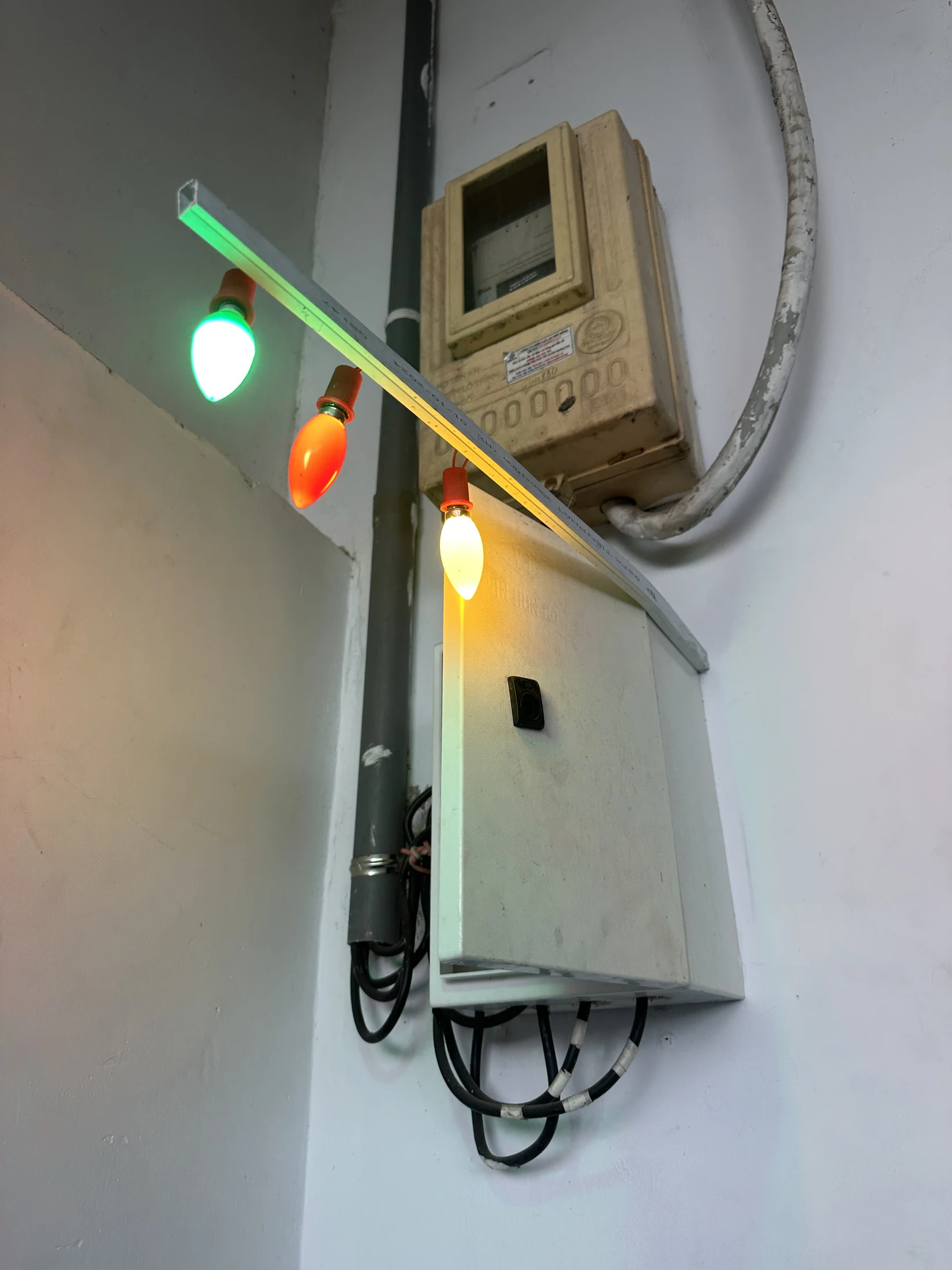

Chốt phiên bản bản vẽ dùng để bóc tách

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần bắt đầu từ một bộ shop drawing đã được xác định phiên bản. Nếu dùng lẫn bản thiết kế, bản thi công và bản sửa đổi, số liệu sẽ khó truy vết.

Bảng theo dõi nên ghi mã bản vẽ, ngày phát hành, khu vực và trạng thái phê duyệt. Những thay đổi chưa chốt cần được tách thành danh sách chờ thay vì cộng thẳng vào BOQ.

Khi đầu vào thống nhất, cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng sẽ hạn chế đếm trùng. Người kiểm tra cũng biết mỗi số liệu xuất phát từ đâu.

Chia phạm vi theo khu vực và hệ thống

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng nên chia theo trục, tầng, dây chuyền hoặc phòng chức năng. Trong mỗi khu vực, tiếp tục tách nguồn động lực, chiếu sáng, ổ cắm và điều khiển.

Cách chia này giúp đội thi công nhận khối lượng phù hợp với mặt bằng bàn giao. Nó cũng hỗ trợ nghiệm thu và so sánh sản lượng theo tuần.

Mã khu vực cần xuất hiện trong bảng khối lượng và bản vẽ đánh dấu. Nhờ vậy, cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng có thể dùng trực tiếp cho điều hành hiện trường.

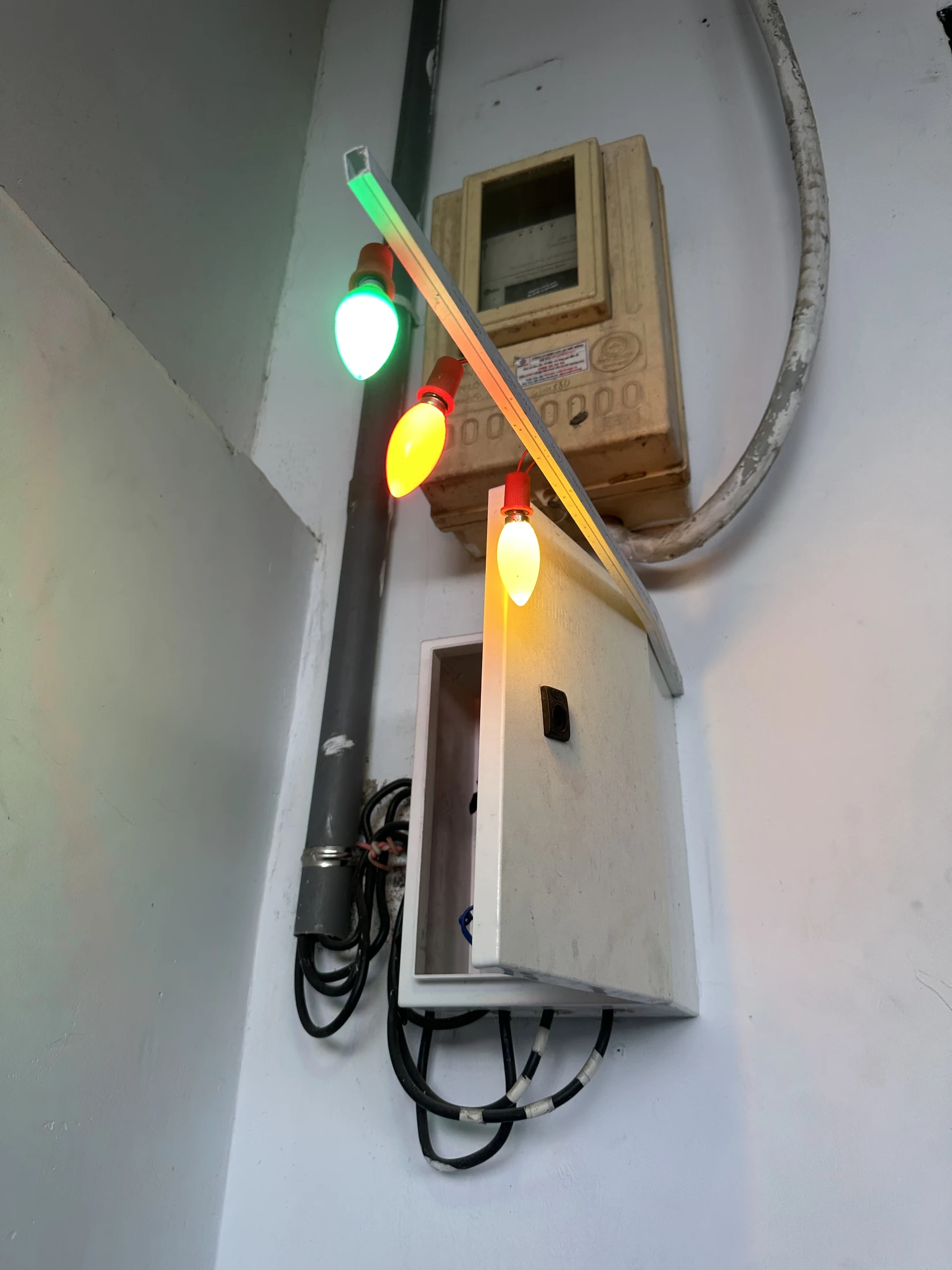

Đo chiều dài máng cáp và ống luồn dây

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng phải đo tuyến theo tim đường đi thực tế. Cần tính đoạn đứng, chuyển cao độ và tuyến rẽ thay vì chỉ đo khoảng cách trên mặt bằng.

Phụ kiện như co, tê, giảm, nối, nắp và giá đỡ nên có dòng riêng. Khoảng cách giá đỡ phải bám bản vẽ hoặc tiêu chuẩn dự án.

Khi tuyến thay đổi cao độ, nên ghi chú vị trí trên bản vẽ đánh dấu. Chi tiết này giúp cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng sát với nhu cầu vật tư.

Tính chiều dài cáp theo điểm đầu và điểm cuối

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần lập danh sách cáp theo mã mạch. Mỗi dòng phải có điểm đầu, điểm cuối, loại cáp, tiết diện và chiều dài tuyến.

Ngoài chiều dài trên máng, cần tính phần đi xuống thiết bị, vào tủ và dự phòng đấu nối hợp lý. Không nên áp một tỷ lệ dự phòng giống nhau cho mọi tuyến.

Việc đối chiếu cable schedule với sơ đồ một sợi giúp phát hiện mạch thiếu hoặc trùng. Đây là kiểm tra quan trọng trong cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng.

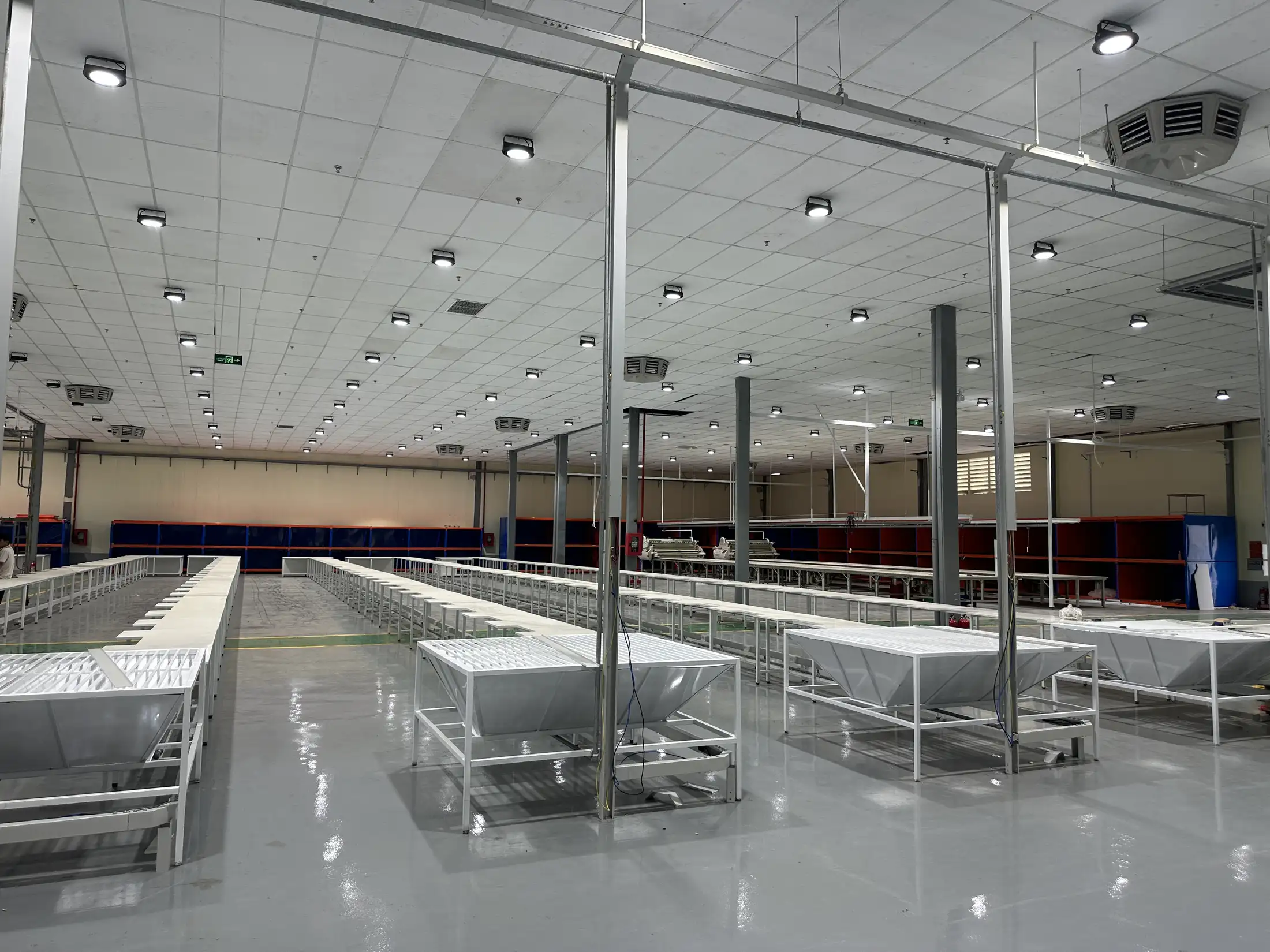

Bóc tách tủ điện và thiết bị đầu cuối

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng phải phân biệt tủ tổng, tủ phân phối, tủ điều khiển và hộp đấu nối. Mỗi thiết bị nên gắn với mã trên bản vẽ.

Thiết bị đầu cuối gồm đèn, ổ cắm, nút nhấn, cảm biến, động cơ và phụ kiện lắp đặt. Số lượng cần được kiểm tra giữa mặt bằng và bảng thống kê.

Nếu thiết bị do chủ đầu tư cấp, vẫn cần ghi trong bảng để quản lý công lắp đặt và đấu nối. Nhờ đó, cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng không bỏ sót phạm vi nhân công.

Tính phụ kiện và vật tư phụ theo cấu tạo thực tế

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần liệt kê đầu cốt, gland, nhãn, dây rút, bulông và vật tư tiếp địa. Đây là nhóm dễ bị bỏ quên khi chỉ nhìn bản vẽ tổng thể.

Nên dùng định mức theo từng loại tủ, loại cáp hoặc cấu tạo giá đỡ. Định mức phải có nguồn và được điều chỉnh theo điều kiện công trường.

Vật tư phụ có giá trị từng món nhỏ nhưng tổng chi phí đáng kể. Ghi rõ cơ sở tính giúp cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng minh bạch hơn.

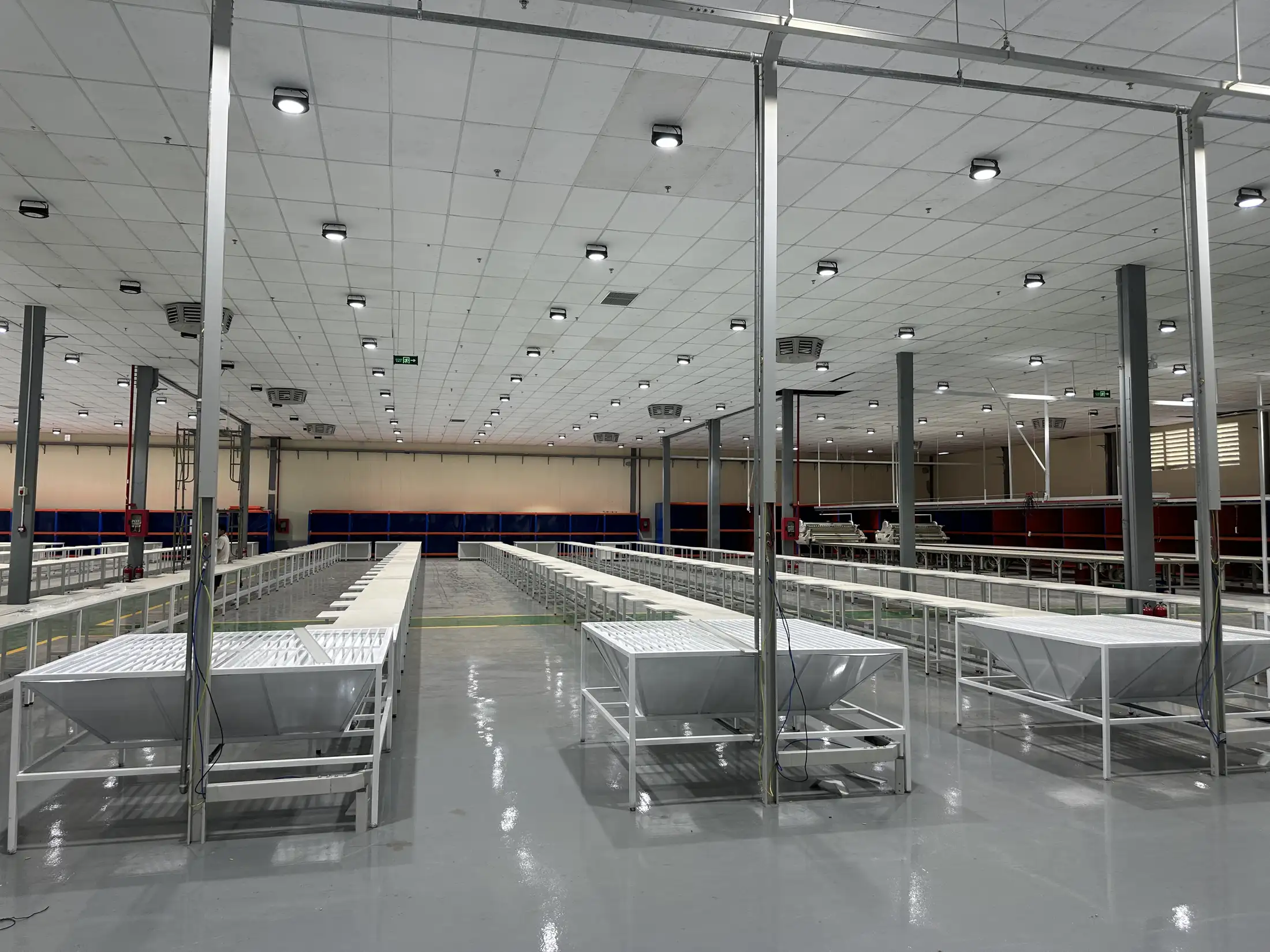

Đối chiếu BOQ với bản vẽ đánh dấu

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần có bước đối chiếu giữa bảng tính và bản vẽ đã đánh dấu. Mỗi dòng BOQ nên liên kết với khu vực hoặc mã bản vẽ.

Chênh lệch cần được phân loại thành thiếu thiết kế, thay đổi phạm vi, sai đơn vị hoặc đếm trùng. Không nên chỉ sửa con số mà không ghi nguyên nhân.

Bảng chênh lệch giúp các bên xử lý sớm trước khi đặt vật tư. Đây là đầu ra quan trọng của cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng.

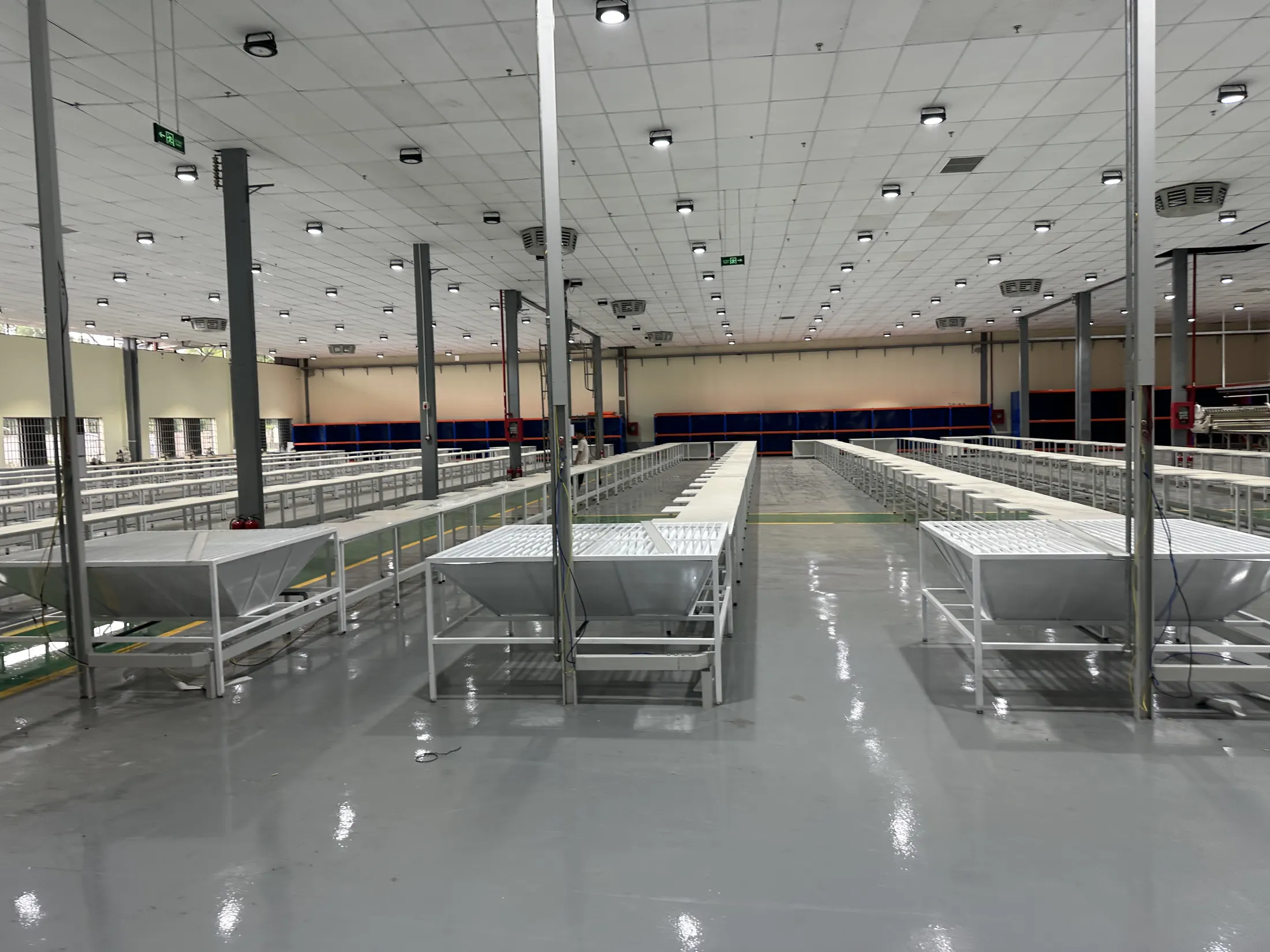

Kiểm tra chéo trước khi chốt khối lượng

Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng nên được một người khác kiểm tra chéo. Người kiểm tra cần chọn mẫu theo khu vực và truy ngược từ BOQ về bản vẽ.

Có thể so sánh tổng chiều dài cáp theo tủ, tổng số thiết bị theo phòng và số giá đỡ theo tuyến. Các tỷ lệ bất thường là dấu hiệu cần kiểm tra sâu hơn.

Sau khi chốt, cần khóa phiên bản và lưu bản vẽ đánh dấu cùng bảng tính. Việc này giúp cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng có giá trị khi nghiệm thu và quyết toán.

Câu hỏi thường gặp

Nên bóc tách từ bản thiết kế hay shop drawing?

Shop drawing đã chốt tuyến thường phù hợp hơn cho vật tư và thi công. Bản thiết kế vẫn cần để kiểm tra phạm vi và nguyên tắc hệ thống.

Có nên cộng dự phòng cáp theo một tỷ lệ chung không?

Không nên áp máy móc. Cần xem chiều dài vào tủ, độ cao thiết bị, cấu tạo đấu nối và yêu cầu của từng tuyến.

Vật tư phụ có cần đưa vào BOQ không?

Có. Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần thể hiện vật tư phụ hoặc nêu rõ định mức dùng để tính.

Làm sao tránh đếm trùng tuyến máng cáp?

Nên chia tuyến theo mã, đánh dấu trực tiếp trên bản vẽ và giao một người tổng hợp cuối cùng.

Khi bản vẽ thay đổi thì cập nhật khối lượng thế nào?

Cần lưu phiên bản cũ, lập bảng tăng giảm và ghi rõ bản vẽ thay đổi. Không nên ghi đè mà mất lịch sử.

BOQ và bản vẽ khác nhau thì ưu tiên tài liệu nào?

Cần lập bảng chênh lệch và yêu cầu bên có thẩm quyền xác nhận. Cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng không nên tự giả định phạm vi.

Bảng khối lượng cần những cột tối thiểu nào?

Nên có mã công việc, mô tả, đơn vị, số lượng, khu vực, mã bản vẽ, phiên bản, ghi chú và người kiểm tra.

Kết luận

cách bóc tách khối lượng lắp đặt hệ thống điện nhà xưởng cần được kiểm soát bằng bản vẽ đúng phiên bản, người chịu trách nhiệm và biên bản xác nhận. Một hồ sơ rõ ràng giúp giảm tranh luận, hạn chế sửa chữa và tạo cơ sở cho nghiệm thu.
