Cách kiểm tra shop drawing điện nhà xưởng trước khi thi công

Cách kiểm tra shop drawing điện nhà xưởng giúp phát hiện xung đột bản vẽ, sai cao độ và thiếu không gian bảo trì trước khi vật tư được đặt hàng hoặc đưa ra công trường. Shop drawing phải chuyển yêu cầu thiết kế thành thông tin đủ rõ để đội thi công định vị, lắp đặt và nghiệm thu. Một bản vẽ đẹp nhưng không khớp mặt bằng vẫn có thể gây sửa chữa lớn.

Cách kiểm tra shop drawing điện nhà xưởng về phạm vi

Trước tiên cần xác định bản vẽ đang thể hiện hệ thống nào, khu vực nào và giới hạn công việc đến đâu. Nguồn cấp, điểm chờ, phần loại trừ và giao diện với nhà cung cấp máy phải được ghi rõ. Nếu phạm vi mơ hồ, đội thi công dễ bỏ sót cáp nguồn, tín hiệu hoặc tiếp địa tại điểm giao.

Cách kiểm tra shop drawing điện nhà xưởng hiệu quả là đối chiếu đồng thời hợp đồng, bản vẽ thiết kế, danh sách tải và yêu cầu vận hành. Mọi giả định cần được ghi trong ghi chú bản vẽ hoặc danh sách câu hỏi. Không nên tự đưa một phương án vào bản vẽ rồi xem như đã được chấp thuận.

Phạm vi dịch vụ thi công điện nhà xưởng giúp nhận biết các nhóm hệ thống thường phải thể hiện trong bộ shop drawing.

Cách kiểm tra shop drawing điện nhà xưởng về sơ đồ

Sơ đồ đơn tuyến cần thể hiện nguồn, tủ, thiết bị bảo vệ, cáp và tải theo cùng một hệ thống mã. Công suất, dòng điện và khả năng cắt phải thống nhất với bảng tính hoặc hồ sơ thiết kế đã duyệt. Cần chú ý tải dự phòng, hệ số sử dụng và các thiết bị có dòng khởi động lớn.

Trong cách kiểm tra shop drawing điện nhà xưởng, hãy so sánh mã tải trên sơ đồ với mặt bằng và danh sách máy. Nếu một máy đổi vị trí hoặc công suất, các nội dung liên quan như cáp, thiết bị bảo vệ, tuyến máng và điểm đấu nối đều phải được rà soát lại.

Tài liệu về thi công hệ thống điện nhà xưởng cho thấy mối liên hệ giữa bản vẽ, lắp đặt, đo kiểm và nghiệm thu.

Cách kiểm tra shop drawing điện nhà xưởng trên mặt bằng

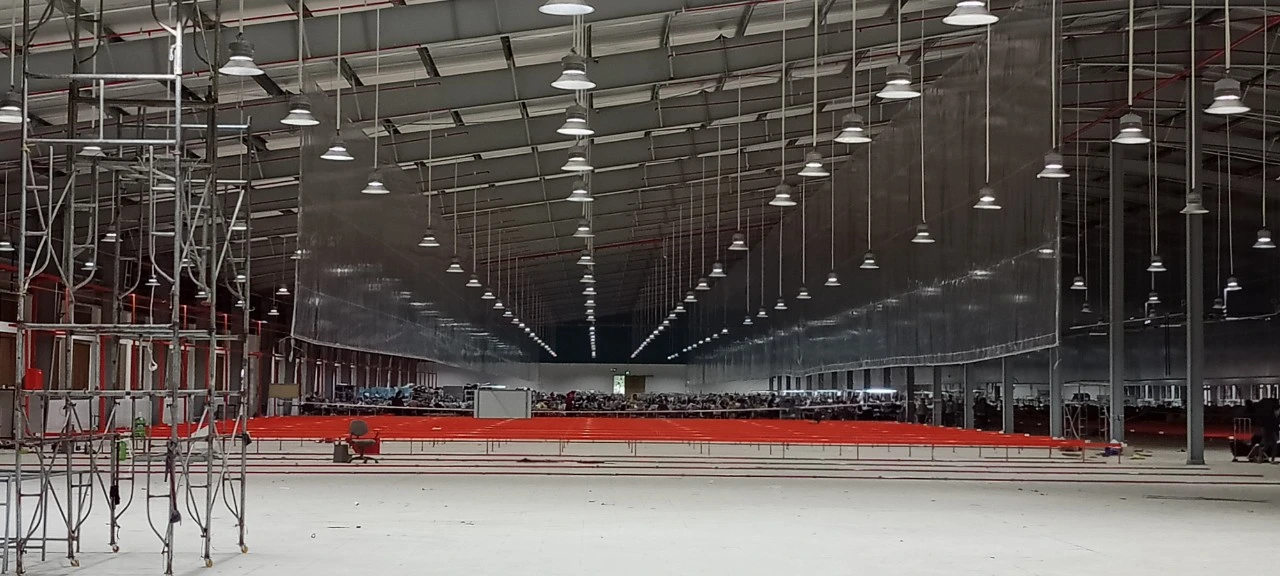

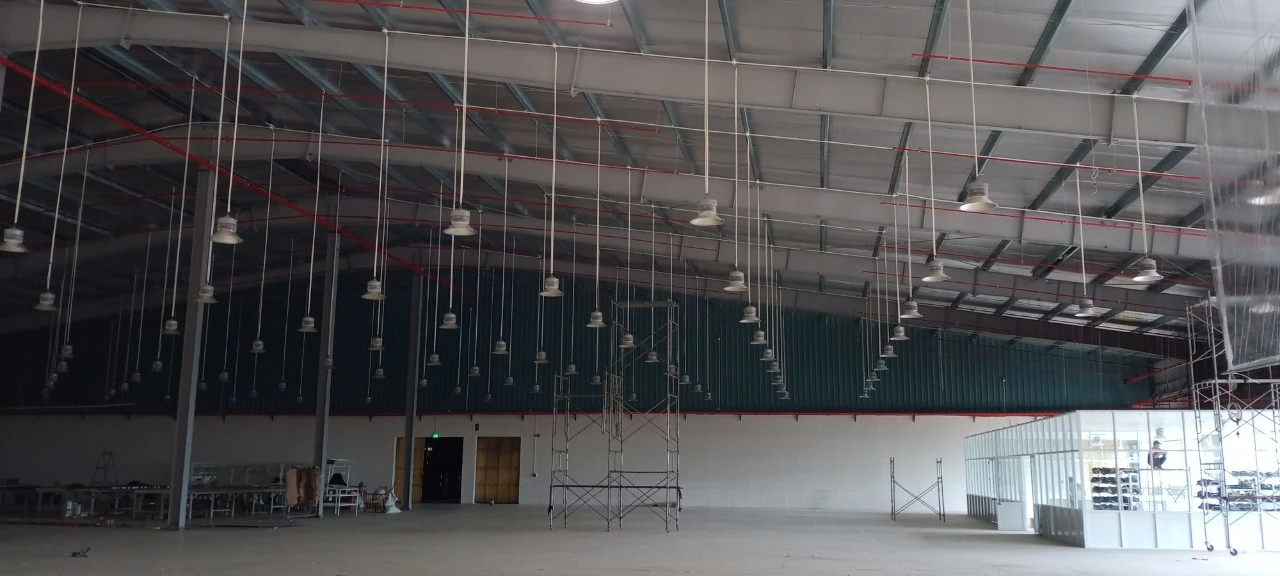

Mặt bằng cần có lưới trục, kích thước, cao độ và các mốc định vị đủ để triển khai. Tuyến thang máng, ống và cáp phải nối liên tục, có hướng đi rõ tại vị trí chuyển tầng hoặc xuyên tường. Chi tiết giá đỡ cần phù hợp khẩu độ và tải trọng dự kiến.

Cách kiểm tra shop drawing điện nhà xưởng trên mặt bằng không thể chỉ nhìn tuyến tổng thể. Cần phóng to các điểm giao, góc chuyển hướng, khu vực trần thấp và vị trí có nhiều thiết bị. Bán kính uốn, khoảng kéo cáp và không gian thao tác phải khả thi.

Với phạm vi lắp đặt hệ thống điện nhà xưởng, bản vẽ cần thể hiện đồng bộ cả tuyến chính lẫn điểm đấu nối cuối.

Cách kiểm tra shop drawing điện nhà xưởng khi phối hợp

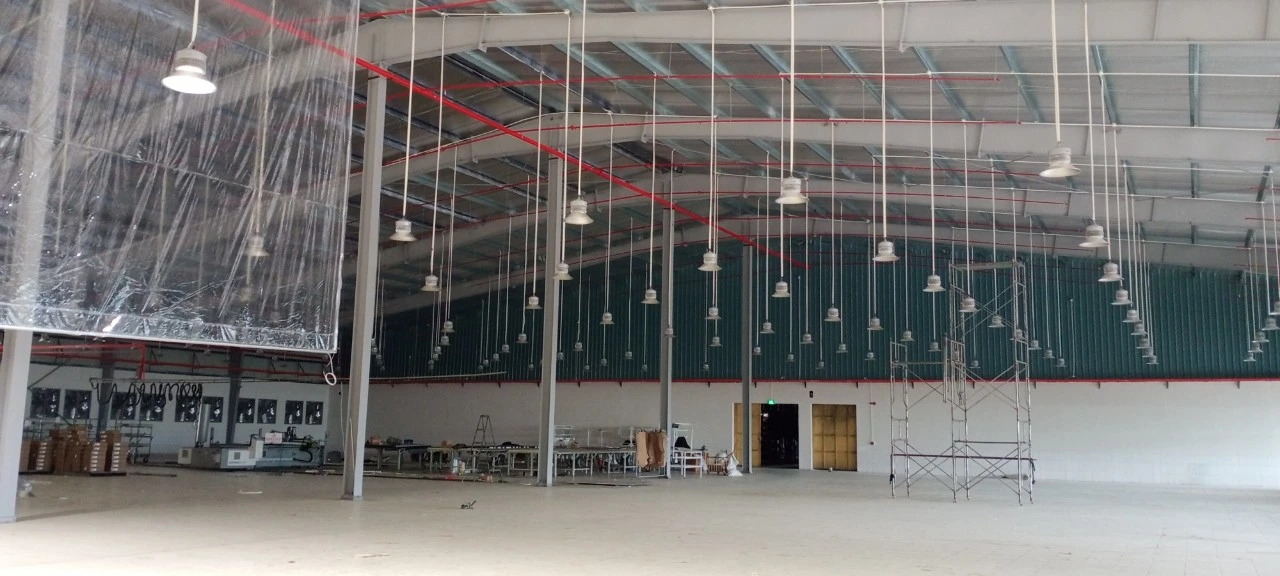

Tuyến điện thường giao với thông gió, cấp thoát nước, phòng cháy, khí nén và kết cấu. Bản vẽ phối hợp cần xác định hệ thống nào đi trên, hệ thống nào đi dưới và khoảng cách bảo trì. Không nên giải quyết xung đột bằng cách hạ tuyến tùy ý vì có thể ảnh hưởng chiều cao sử dụng hoặc thiết bị sản xuất.

Cách kiểm tra shop drawing điện nhà xưởng nên dùng mặt cắt tại vị trí phức tạp thay vì chỉ dựa vào mặt bằng. Các lỗ mở, ống chờ, bệ tủ và chi tiết treo phải được chuyển cho bộ môn liên quan xác nhận. Vấn đề chưa thống nhất cần có mã theo dõi và hạn phản hồi.

Kiểm tra vị trí tủ và thiết bị sử dụng điện

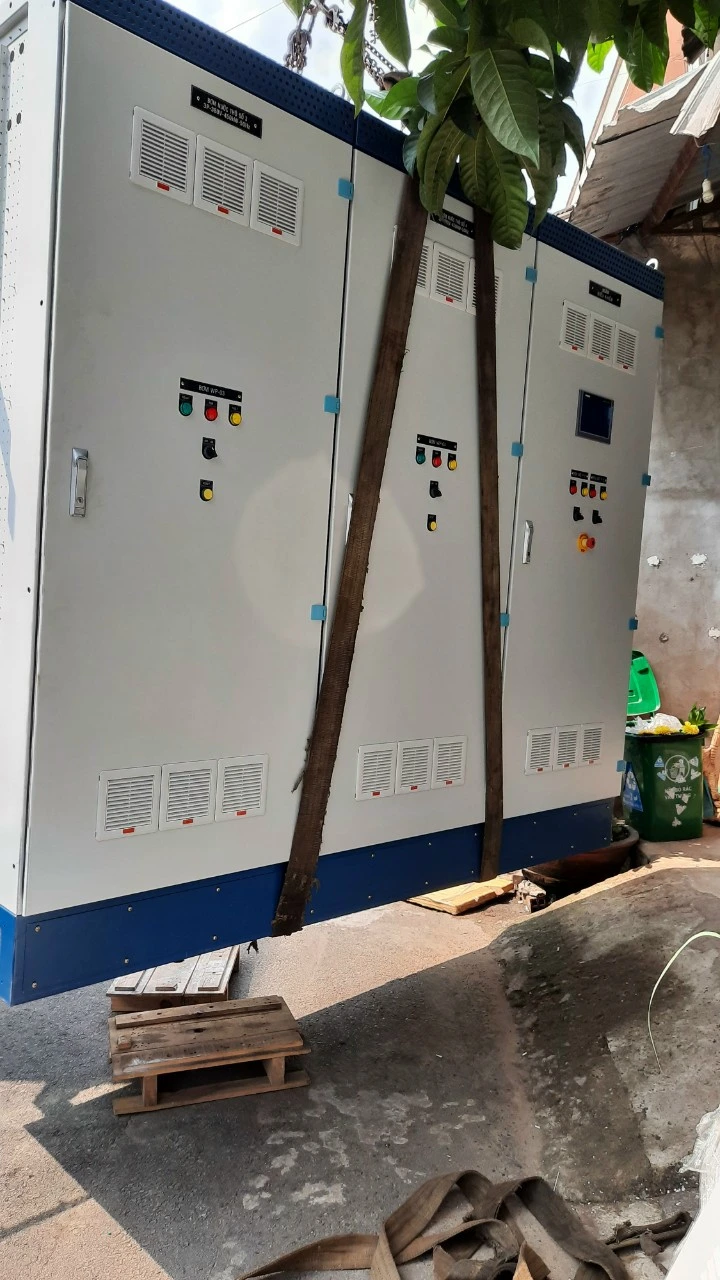

Tủ điện phải có tọa độ, cao độ bệ, hướng mở cửa và khoảng trống phía trước. Cần kiểm tra đường vận chuyển tủ vào phòng, khả năng thay thế thiết bị và không gian đi cáp. Vị trí tủ không được cản lối thoát, cửa hoặc khu vực có nguy cơ nước và va chạm.

Trong cách kiểm tra shop drawing điện nhà xưởng, vị trí ổ cắm, hộp nối, cảm biến và điểm cấp nguồn phải khớp kích thước máy. Không nên chỉ đặt ký hiệu gần thiết bị mà thiếu khoảng cách định vị. Các điểm chờ cần ghi rõ cao độ và yêu cầu đầu nối.

Có thể đối chiếu chi tiết tủ với bài lắp đặt tủ điện động lực và điều khiển để bổ sung yêu cầu về không gian, đấu nối và vận hành.

Cách kiểm tra shop drawing điện nhà xưởng về không gian

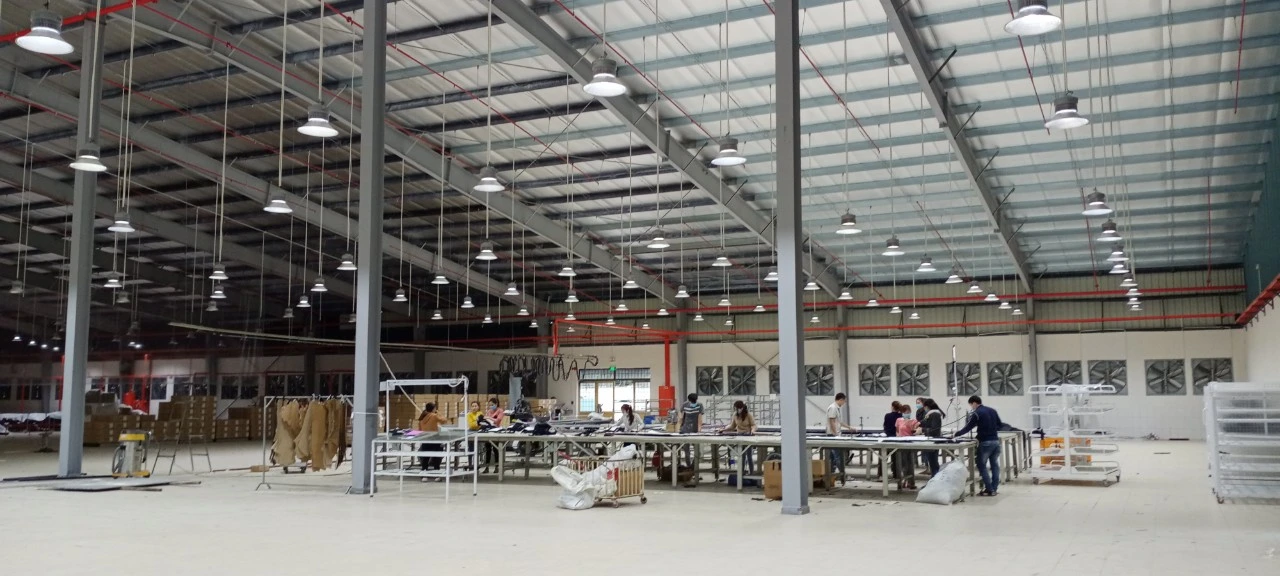

Bản vẽ cần dành đủ khoảng trống để vận hành, bảo trì và thay thế. Không gian phía trước tủ, hành lang kỹ thuật, cửa thăm và lối tiếp cận hộp nối phải được thể hiện hoặc kiểm tra bằng kích thước. Những vị trí trên cao cần đánh giá cách tiếp cận an toàn sau khi nhà xưởng đi vào hoạt động.

Cách kiểm tra shop drawing điện nhà xưởng còn phải xem xét trình tự lắp đặt. Một tuyến có thể đúng vị trí cuối cùng nhưng không thể đưa vật tư vào sau khi trần hoặc máy đã lắp. Các hạng mục cần thi công sớm phải được ghi chú và liên kết với tiến độ.

Quản lý phiên bản và nội dung thay đổi

Mỗi bản phát hành cần có số phiên bản, ngày, trạng thái và mô tả thay đổi. Bản đang chờ duyệt không được dùng cho thi công phần có rủi ro. Khi có phiên bản mới, bản cũ tại văn phòng và công trường phải được thu hồi hoặc đánh dấu rõ.

Cách kiểm tra shop drawing điện nhà xưởng nên bao gồm việc đối chiếu các thay đổi với vật tư đã đặt và phần đã thi công. Nếu cập nhật tuyến mà không kiểm tra hiện trạng, bản vẽ mới vẫn có thể không khả thi. Bài kinh nghiệm thi công điện nhà xưởng nêu thêm những sai sót cần phòng tránh khi thay đổi hồ sơ.

Bảng kiểm trước khi trình duyệt

Một bảng ngắn giúp kỹ sư tự kiểm tra trước khi gửi tư vấn hoặc chủ đầu tư. Cách kiểm tra shop drawing điện nhà xưởng nên bao quát tối thiểu các nhóm dưới đây.

Câu hỏi thường gặp

Cách kiểm tra shop drawing điện nhà xưởng cần những hồ sơ đầu vào nào?

Cần bản vẽ thiết kế, danh sách tải, yêu cầu kỹ thuật, thông tin máy, mặt bằng kiến trúc và bản vẽ phối hợp của các bộ môn liên quan.

Shop drawing có được thay đổi thiết kế không?

Shop drawing làm rõ cách triển khai, không tự ý thay đổi yêu cầu thiết kế. Mọi điều chỉnh ảnh hưởng thông số hoặc phạm vi phải được trình và phê duyệt đúng thẩm quyền.

Có cần kiểm tra shop drawing trực tiếp tại hiện trường không?

Có. Đối chiếu hiện trường giúp xác nhận kích thước, vật cản, cao độ và điều kiện tiếp cận mà hồ sơ nền có thể chưa phản ánh đầy đủ.

Ai nên tham gia rà soát bản vẽ phối hợp?

Kỹ sư các bộ môn có tuyến giao nhau, đội xây dựng, nhà cung cấp máy và đại diện quản lý dự án nên tham gia tại các khu vực phức tạp.

Khi nào shop drawing đủ điều kiện phát hành thi công?

Khi phạm vi rõ, thông số thống nhất, xung đột đã xử lý, phiên bản được phê duyệt và các điểm chờ quan trọng không còn bỏ ngỏ.

Làm sao quản lý thay đổi shop drawing tại công trường?

Dùng mã phiên bản, danh sách phát hành và quy trình thu hồi bản cũ. Mỗi thay đổi cần được thông báo cho người phụ trách khu vực liên quan.

Kết luận

Cách kiểm tra shop drawing điện nhà xưởng tốt phải kết nối yêu cầu thiết kế với mặt bằng, thiết bị và khả năng thi công thực tế. Khi sơ đồ, tuyến, cao độ, phối hợp, không gian bảo trì và phiên bản đều được rà soát, dự án sẽ giảm xung đột, hạn chế đặt sai vật tư và tránh sửa chữa sau lắp đặt.
