Cách Tính Phụ Tải Điện Nhà Xưởng Từ Danh Sách Máy Móc

Cách tính phụ tải điện nhà xưởng không thể chỉ dựa vào công suất định mức. Cộng công suất trên nhãn có thể làm nguồn, tủ và cáp bị chọn dư; dùng giá trị trung bình lại có thể thiếu dự phòng khi nhiều máy khởi động.

Cách tính phụ tải điện nhà xưởng phải kết hợp dữ liệu thiết bị, chế độ vận hành, mức đồng thời và dòng điện từng nhánh. Kỹ sư vẫn phải kiểm tra tiêu chuẩn, điều kiện lắp đặt và yêu cầu an toàn.

Bước 1: Lập dữ liệu cho cách tính phụ tải điện nhà xưởng

Trong cách tính phụ tải điện nhà xưởng, trước tiên thu thập tên máy, số lượng, công suất. Điện áp.Số pha, hiệu suất, hệ số công suất, phương thức khởi động.Thời gian làm việc và khu vực. Đừng bỏ qua quạt hút, bơm, máy nén khí, điều hòa, chiếu sáng, ổ cắm và xử lý nước.

Nếu nhãn máy chỉ ghi dòng điện, dùng dòng định mức để kiểm tra chéo. Với máy nhập khẩu.Xác nhận điện áp và tần số. Tải có biến tần, gia nhiệt.Nguồn xung hoặc chu kỳ ngắn nên được đánh dấu riêng.

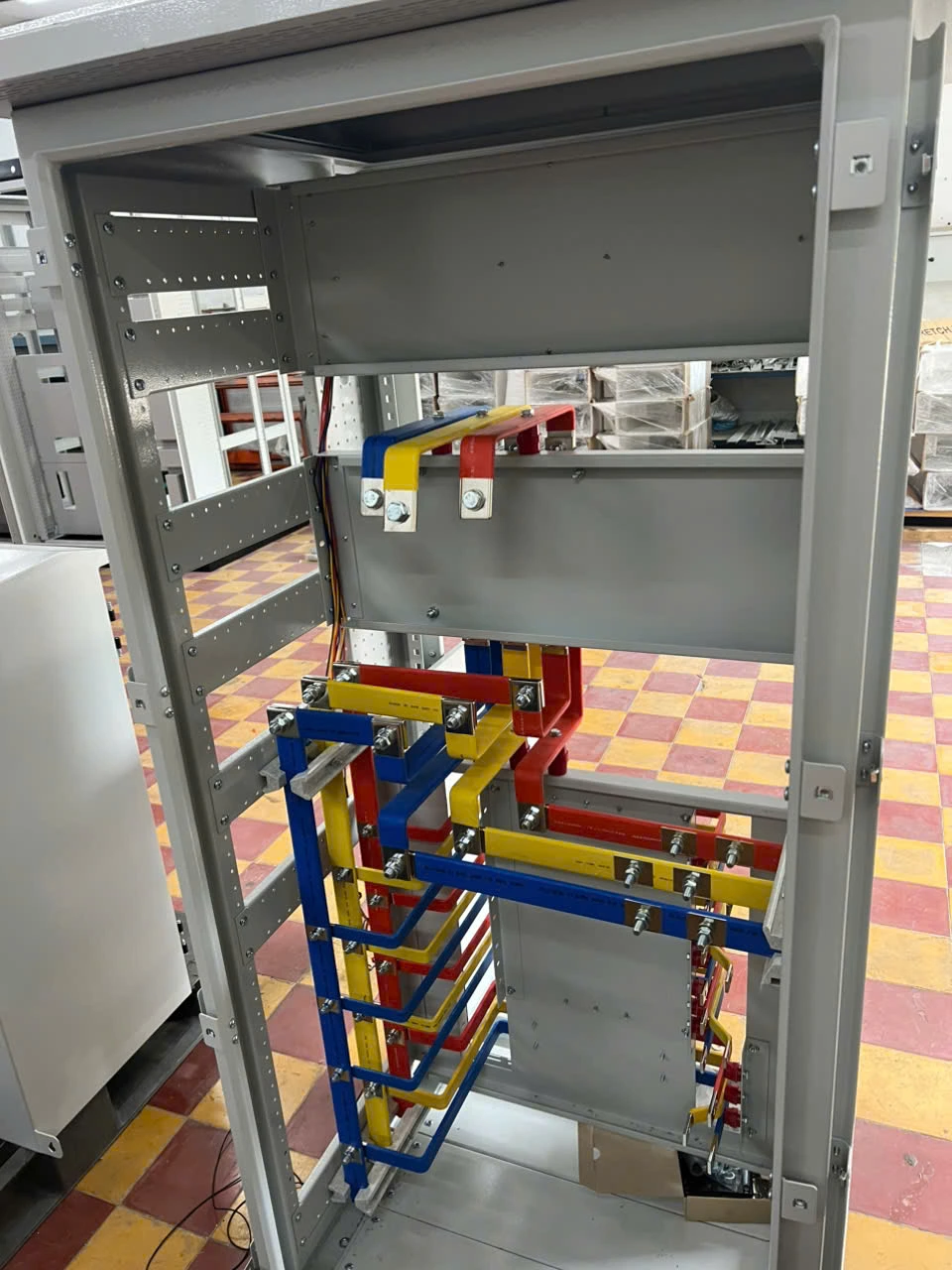

Bước 2: Phân nhóm trong cách tính phụ tải điện nhà xưởng

Với cách tính phụ tải điện nhà xưởng, không nên gom toàn bộ nhà xưởng thành một con số. Hãy chia thiết bị theo dây chuyền.Khu vực và tủ phân phối. tách tải quan trọng cần duy trì khỏi tải có thể cắt giảm.

Cách phân nhóm tốt giúp Thi công hệ thống điện nhà xưởng rõ ràng hơn: dễ xác định công suất từng tủ. Cân bằng pha.Bố trí cáp và lập thứ tự ưu tiên.

Bước 3: Xác định công suất trong cách tính phụ tải điện nhà xưởng

Công suất đặt của một nhóm là tổng công suất định mức của các thiết bị thuộc nhóm đó. Tuy nhiên. Không phải thiết bị nào cũng chạy đủ tải và cùng thời điểm. Vì vậy cần áp dụng hệ số sử dụng.Hệ số nhu cầu hoặc hệ số đồng thời theo phương pháp thiết kế được chọn.

Ở mức sơ bộ: công suất tác dụng tính toán = tổng công suất đặt × hệ số phản ánh mức sử dụng và đồng thời. Hệ số phải dựa trên loại thiết bị.Ca sản xuất, lịch chạy, dữ liệu đo và hướng dẫn thiết kế. Không cộng đồng thời máy dự phòng với máy chính nếu chúng không vận hành cùng lúc.

Khi áp dụng phương pháp này. Cần lập ít nhất ba kịch bản: vận hành bình thường.Cao điểm sản xuất và tình huống mở rộng. Kịch bản cao điểm dùng để kiểm tra nguồn và cáp. kịch bản bình thường giúp đánh giá tổn hao.Hệ số công suất và hiệu quả vận hành.

Bước 4: Quy đổi kW, kVA và dòng điện trong cách tính phụ tải điện nhà xưởng

Trong cách tính phụ tải điện nhà xưởng, kVA dùng cho thiết bị nguồn, còn máy thường ghi kW. Công suất biểu kiến gần đúng là S = P / cosφ; khi có dữ liệu phản kháng, kỹ sư tính theo quan hệ giữa P, Q và S.

Đối với mạch ba pha cân bằng, dòng điện ước tính:

I = P / (√3 × U × cosφ × η)

Trong công thức, P tính bằng watt, U là điện áp dây, cosφ là hệ số công suất và η là hiệu suất khi P là công suất cơ đầu ra. Nếu catalogue đã cho công suất điện đầu vào hoặc dòng định mức, không tính thêm hiệu suất.

Ví dụ cách tính phụ tải điện nhà xưởng từ danh sách máy

Giả sử một nhóm sản xuất có tổng công suất đặt 120 kW. Sau khi xem lịch chạy.Kỹ sư xác định công suất tác dụng tính toán cho kịch bản cao điểm là 84 kW. Nếu hệ số công suất của nhóm là 0.85 thì công suất biểu kiến gần đúng là 84 / 0,85 = 98,8 kVA. Con số này chưa phải là công suất máy biến áp được chọn. nó mới là một phần dữ liệu đầu vào.

Ở lưới ba pha 380 V, nếu 84 kW là công suất điện đầu vào. Dòng tải gần đúng là 84.000 / (1.732 × 380 × 0,85), tương đương khoảng 150 A. Khi chọn cáp và thiết bị bảo vệ.Còn phải xét nhiệt độ, phương pháp đi cáp, số mạch đi chung, chiều dài, sụt áp, khả năng chịu ngắn mạch, dòng khởi động và đặc tính tác động của CB.

Bước 5: Kiểm tra khởi động trong cách tính phụ tải điện nhà xưởng

Dòng khởi động của động cơ có thể cao hơn nhiều so với dòng định mức. Nếu nhiều động cơ lớn khởi động gần nhau. Điện áp có thể sụt.Bảo vệ tác động hoặc ảnh hưởng thiết bị điều khiển. Vì vậy cần lập trình tự khởi động và xem xét sao-tam giác.Khởi động mềm hoặc biến tần theo yêu cầu của máy.

Cũng phải xem xét sóng hài, mất cân bằng pha, nhu cầu bù phản kháng và dòng trung tính. Những yếu tố này ảnh hưởng đến tủ.Cáp, bảo vệ và phương án Lắp đặt hệ thống điện nhà xưởng.

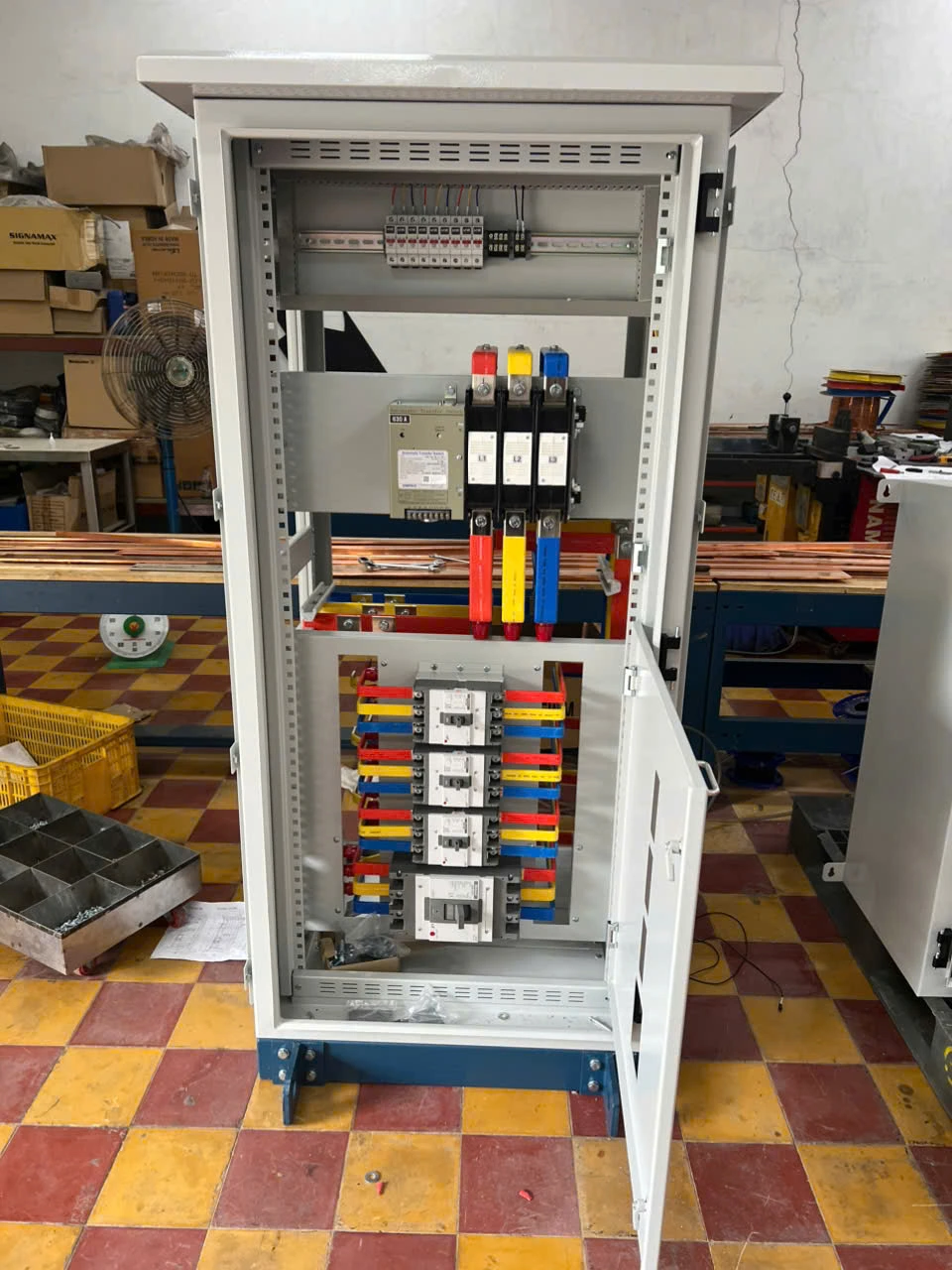

Bước 6: Chọn nguồn, cáp và CB từ cách tính phụ tải điện nhà xưởng

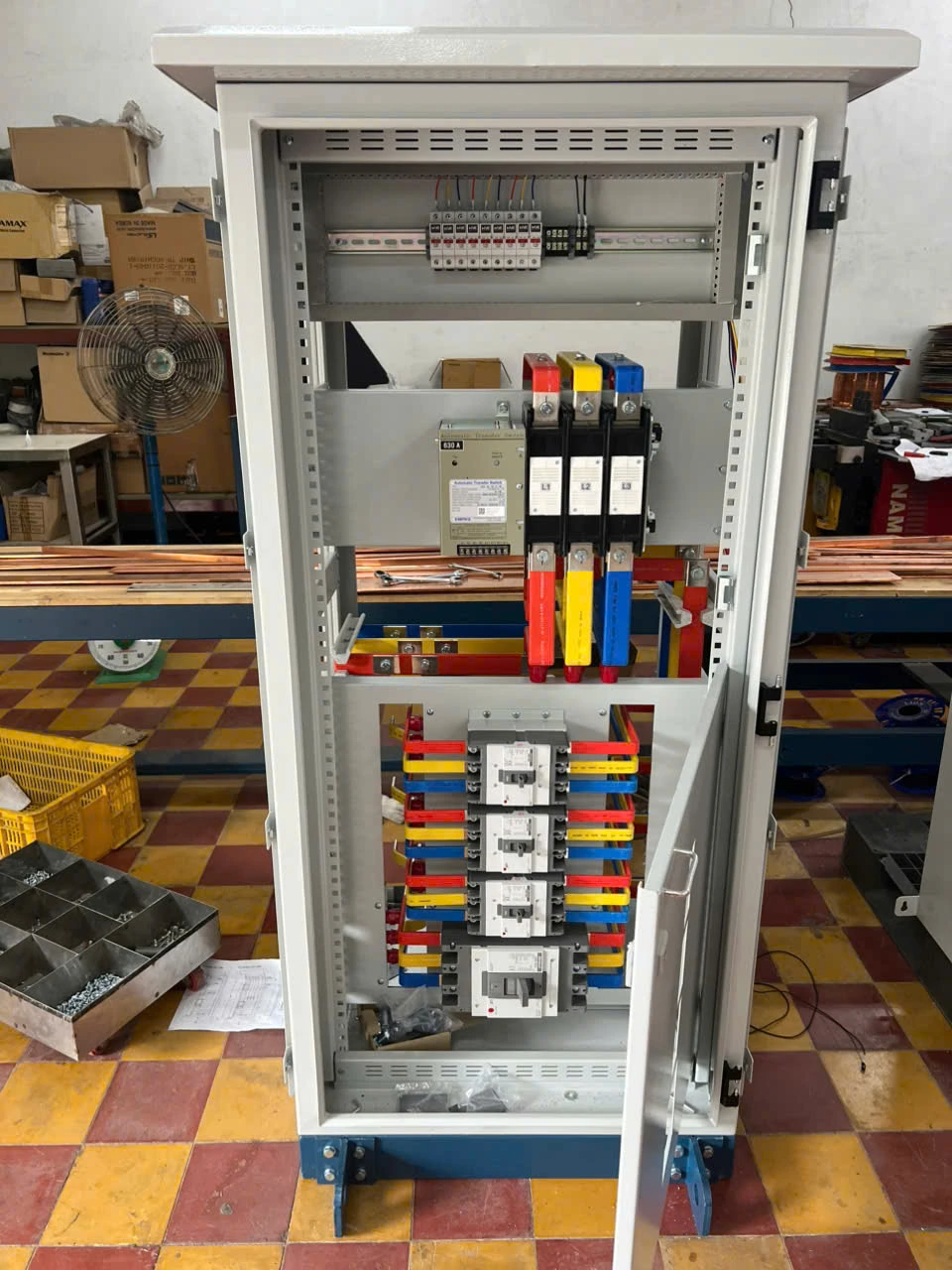

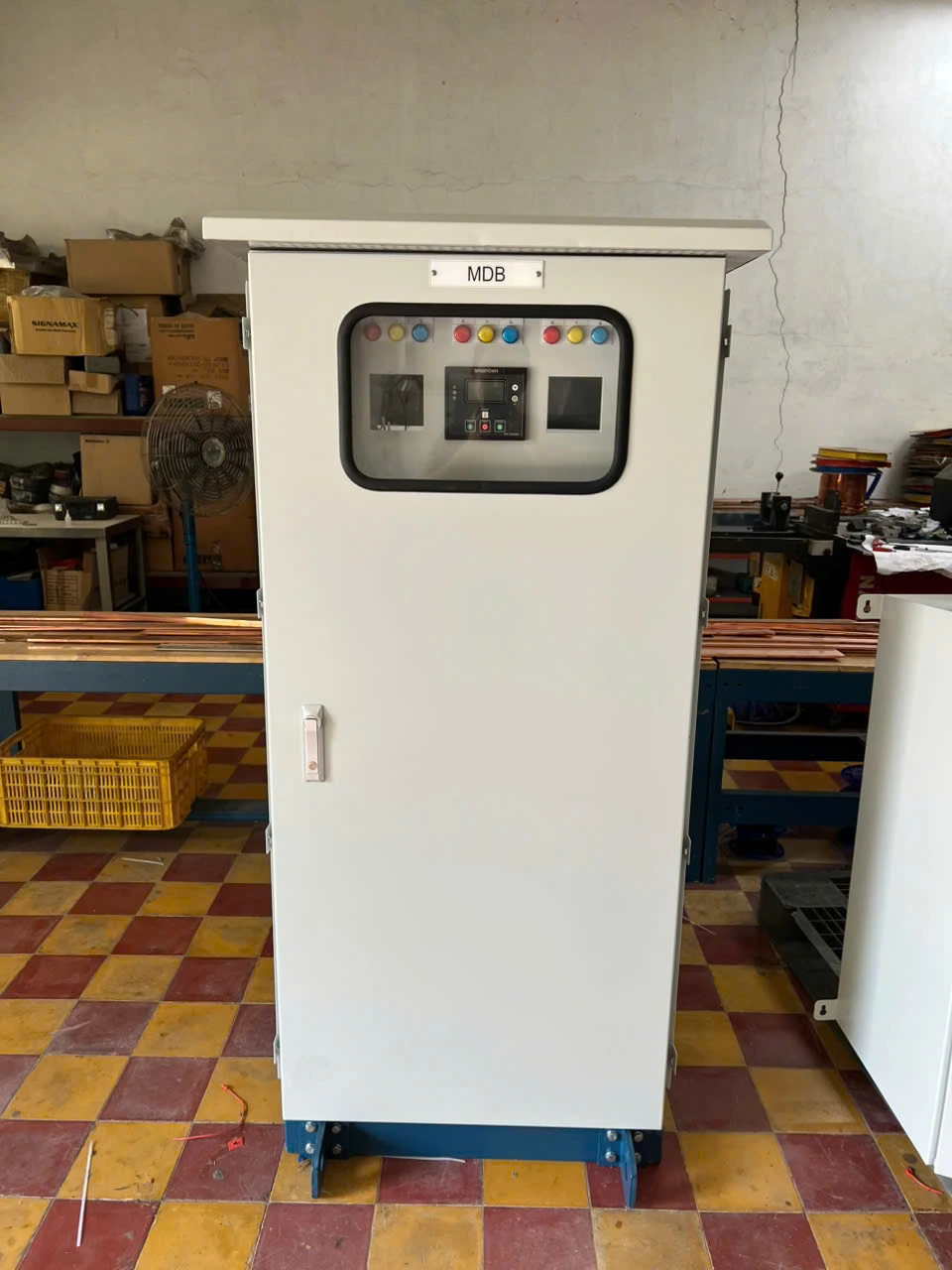

Sau khi hoàn tất cách tính phụ tải điện nhà xưởng, kỹ sư kiểm tra nguồn hiện hữu. Máy biến áp hoặc máy phát.Tủ tổng, thanh cái, cáp và bảo vệ. Dự phòng phải theo kế hoạch mở rộng: quá thấp dễ quá tải.Quá cao làm tăng vốn đầu tư.

Nếu dữ liệu máy chưa đầy đủ, nên sử dụng dịch vụ Tư vấn lắp đặt điện nhà xưởng trước khi chốt thiết bị. Hồ sơ đầu vào càng rõ.Dự toán càng sát và nguy cơ thay đổi trong thi công càng thấp.

Những sai lầm phổ biến cần tránh

• Cộng toàn bộ công suất nhãn máy rồi coi đó là phụ tải vận hành.
• Dùng một hệ số đồng thời cho mọi dây chuyền mà không xem lịch chạy.
• Nhầm công suất cơ đầu ra với công suất điện đầu vào của động cơ.
• Không xét dòng khởi động, tải dự phòng và trình tự vận hành.
• Chọn cáp chỉ theo dòng điện, bỏ qua sụt áp và điều kiện lắp đặt.
• Không cập nhật danh sách khi thay máy hoặc tăng công suất sản xuất.

Danh sách phụ tải cũng phải liên kết với hồ sơ lắp đặt tủ điện động lực và điều khiển. Tên nhánh. Công suất.Thiết bị bảo vệ, cáp và vị trí máy cần thống nhất giữa bảng tính.Sơ đồ một sợi, bản vẽ mặt bằng và nhãn tại hiện trường.

Checklist gửi đơn vị tư vấn

1. Danh sách máy kèm catalogue hoặc ảnh nhãn thiết bị.
2. Số lượng, điện áp, số pha, công suất và phương thức khởi động.
3. Lịch sản xuất, máy chạy đồng thời, máy dự phòng và tải quan trọng.
4. Sơ đồ bố trí máy, khoảng cách đến tủ và điều kiện môi trường.
5. Nguồn hiện hữu, số liệu đo tải cao điểm và sự cố đã từng xảy ra.
6. Kế hoạch mở rộng trong các giai đoạn tiếp theo.

Khi các dữ liệu trên được chuẩn hóa, cách tính phụ tải điện nhà xưởng trở nên minh bạch và dễ kiểm tra. Chủ đầu tư có thể nhìn thấy giả định nào làm thay đổi công suất. Nhánh nào là đường tải lớn và phần dự phòng nào thực sự cần thiết.

Câu hỏi thường gặp về tính phụ tải điện nhà xưởng

Có thể cộng toàn bộ công suất trên nhãn máy không?

Không. Cách tính phụ tải điện nhà xưởng phải xét lịch vận hành, hệ số sử dụng và hệ số đồng thời.

Khi nào cần đo phụ tải thực tế?

Nên đo khi cải tạo, mở rộng hoặc khi dữ liệu vận hành chưa đủ tin cậy.

Có cần dự phòng công suất không?

Có, nhưng phải bám kế hoạch mở rộng để tránh đầu tư dư thừa.

Kết luận

Cách tính phụ tải điện nhà xưởng đúng bắt đầu từ dữ liệu máy, lịch vận hành và các kịch bản có căn cứ. Sau khi xác định kW, kVA và dòng điện, kỹ sư phải kiểm tra khởi động, sụt áp, ngắn mạch, sóng hài và phối hợp bảo vệ.
