Cách kiểm tra khoảng trống tủ điện nhà xưởng trước lắp đặt

Khoảng trống tủ điện nhà xưởng quyết định khả năng vận chuyển, lắp đặt, thao tác và bảo trì thiết bị trong suốt vòng đời công trình. Nếu chỉ kiểm tra kích thước tủ mà bỏ qua cửa mở, lối đi, đầu cáp và vùng thoát nhiệt, công trường có thể phải di dời tủ hoặc sửa kiến trúc sau khi thiết bị đã giao.

Khoảng trống tủ điện nhà xưởng cần được rà soát trước lắp đặt, tách biệt với việc chọn cấu hình, công suất hoặc nghiệm thu toàn hệ thống.

Vì sao phải kiểm tra khoảng trống trước lắp đặt?

Khoảng trống tủ điện nhà xưởng phải cho phép đóng cắt, đo kiểm, thay thiết bị và xử lý sự cố. Người vận hành cũng phải rời khu vực nhanh khi khẩn cấp.

Khoảng trống tủ điện nhà xưởng phải được xem như một phần của thiết kế, không phải phần diện tích còn dư. Kích thước cần phù hợp loại tủ, hướng mở cửa, phương thức đấu cáp, cấp điện áp và yêu cầu của nhà sản xuất.

Trước khi triển khai lắp đặt hệ thống điện nhà xưởng, đội kỹ thuật nên kiểm tra bằng kích thước thực tế. Một mặt bằng nhìn đủ rộng trên bản vẽ có thể không còn phù hợp sau khi xây bệ, đi ống hoặc lắp cửa.

Dữ liệu và bản vẽ cần đối chiếu

Khoảng trống tủ điện nhà xưởng được kiểm tra từ bản vẽ bố trí, kích thước tủ, trọng lượng, sơ đồ cáp và tài liệu nhà sản xuất. Mặt bằng phải thể hiện cột, cửa, rãnh cáp và cao độ.

Khoảng trống tủ điện nhà xưởng cần được kiểm tra trên cả mặt bằng và mặt cắt. Mặt bằng cho biết lối đi và cửa mở; mặt cắt cho thấy chiều cao, máng cáp, dầm, ống gió và khoảng nâng thiết bị.

Nên đối chiếu với cách kiểm tra shop drawing điện nhà xưởng để xác nhận đúng phiên bản. Bản vẽ tủ từ nhà sản xuất có thể thay đổi sau khi duyệt thiết bị, vì vậy không dùng kích thước sơ bộ để xây bệ cố định.

Lối vận chuyển và vị trí đặt tủ

Khoảng trống tủ điện nhà xưởng bắt đầu từ đường vận chuyển: chiều rộng cửa, chiều cao, tải sàn, bán kính quay và khả năng dùng xe nâng. Tủ nhiều khoang cần chỗ ghép và thao tác dụng cụ.

Khoảng trống tủ điện nhà xưởng không chỉ tính tại vị trí cuối cùng. Khu vực phải đủ chỗ tháo bao bì, cân chỉnh, đưa tủ lên bệ và lắp thanh cái liên kết. Tủ không được chặn lối thoát hoặc cửa kỹ thuật.

Nếu đường vận chuyển có hạn chế, phương án có thể thay đổi kích thước khoang, thứ tự giao hàng hoặc thiết bị nâng. Quyết định cần được chốt trước ngày giao để tránh lưu tủ ngoài trời.

Không gian thao tác phía trước tủ

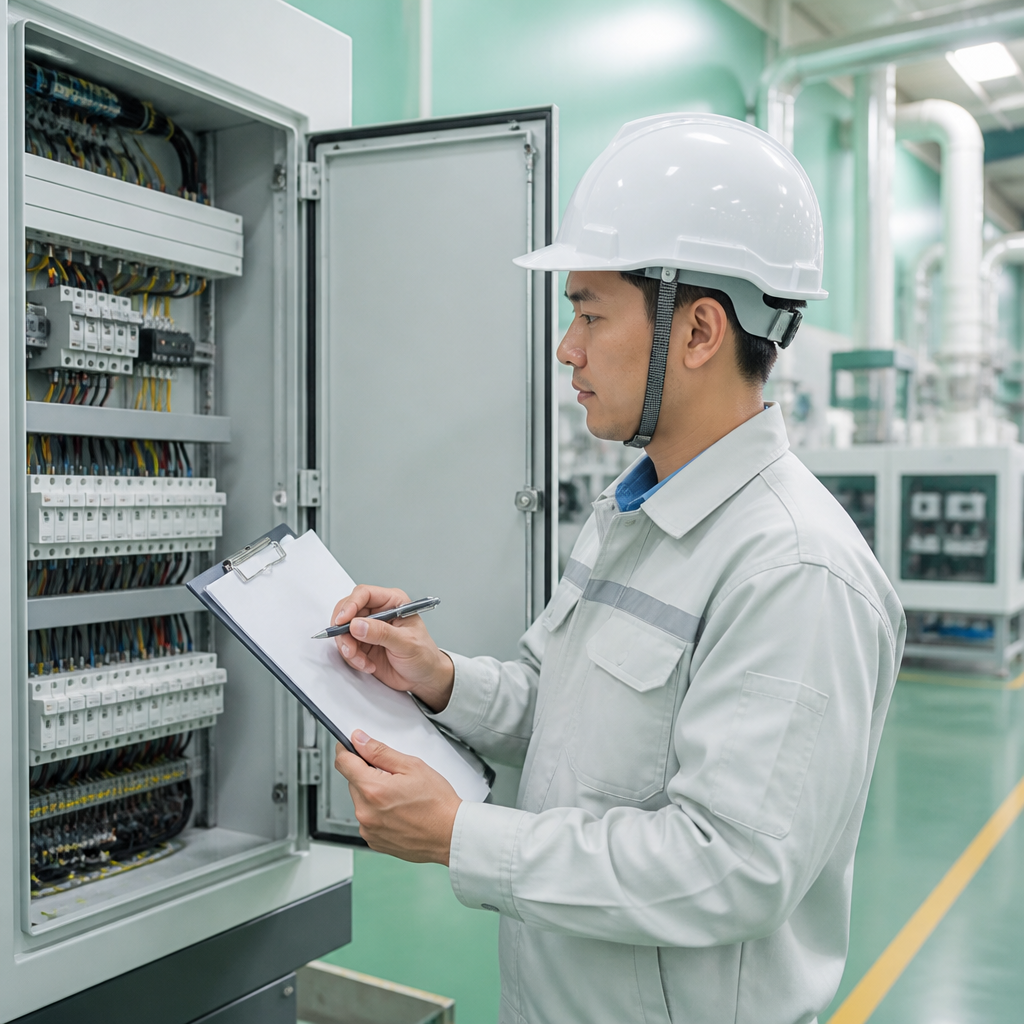

Khoảng trống tủ điện nhà xưởng phía trước được đo từ phần nhô lớn nhất đến vật cản đối diện. Cửa tủ phải mở đủ góc, không va vào cột hoặc thiết bị.

Khoảng trống tủ điện nhà xưởng phía trước phải đáp ứng hồ sơ thiết kế, hướng dẫn nhà sản xuất và quy định áp dụng của dự án. Không dùng một con số chung cho mọi tủ. Tủ phân phối, tủ điều khiển và tủ có thao tác phía sau có yêu cầu khác nhau.

Khoảng trống tủ điện nhà xưởng cần sàn bằng phẳng, khô và đủ sáng để đọc nhãn, đo kiểm. Dãy tủ đối diện phải xét tình huống hai cửa mở cùng lúc.

Đơn vị tư vấn lắp đặt điện nhà xưởng có thể hỗ trợ đối chiếu kích thước tủ với phòng điện, đặc biệt khi thiết bị được thay đổi sau thiết kế cơ sở.

Khoảng hở hai bên và phía sau

Khoảng trống tủ điện nhà xưởng hai bên phục vụ ghép khoang, bắt bulông, đi dây và tản nhiệt. Dãy tủ dự kiến mở rộng phải giữ vùng trống cho khoang bổ sung.

Khoảng trống tủ điện nhà xưởng phía sau phụ thuộc kết cấu tủ và yêu cầu bảo trì. Tủ chỉ thao tác phía trước có thể bố trí khác tủ cần kiểm tra thanh cái hoặc cáp từ phía sau. Không tự giảm khoảng hở khi chưa có xác nhận kỹ thuật.

Khoảng trống tủ điện nhà xưởng phía sau phải có lối vào an toàn, đủ sáng và không trở thành nơi chứa vật tư.

Không gian cho cáp, thông gió và mở rộng

Khoảng trống tủ điện nhà xưởng phải đủ để kéo, cố định, đánh dấu và đấu cáp đúng bán kính uốn. Rãnh hoặc sàn nâng phải khớp khoang cáp.

Khoảng trống tủ điện nhà xưởng phía trên phải xét máng cáp, đầu cáp, dầm và thiết bị thông gió. Không khí nóng cần thoát theo hướng thiết kế; cửa hút và cửa xả không được che bởi tường hoặc vật tư.

Khoảng trống tủ điện nhà xưởng cho mở rộng phải tính cả khoang tủ, tuyến cáp và thiết bị nâng, đồng thời được thể hiện rõ trên bản vẽ.

Phương án thi công hệ thống điện nhà xưởng cần phối hợp thứ tự lắp máng, rãnh và tủ. Làm sai trình tự có thể khiến đầu cáp không thể đưa vào khoang.

Phối hợp với kiến trúc và hệ thống khác

Khoảng trống tủ điện nhà xưởng phải phối hợp với cửa chống cháy, thông gió, đầu báo, chiếu sáng, rãnh cáp và kết cấu trên cùng bản vẽ.

Khoảng trống tủ điện nhà xưởng cần được đánh dấu thành vùng không bố trí vật cản. Nếu đường ống đi phía trên, phải kiểm tra nguy cơ rò nước và khả năng bảo trì. Thiết bị phòng cháy cũng không được cản cửa tủ.

Trước khi xây bệ, khoảng trống tủ điện nhà xưởng phải được kiến trúc, cơ điện và nhà cung cấp tủ kiểm tra chung, ghi kích thước và đo lại sau khi sửa.

Checklist kiểm tra tại hiện trường

Checklist khoảng trống tủ điện nhà xưởng nên ghi mã tủ, phiên bản bản vẽ, kích thước, cửa mở, các phía, lối vận chuyển, tải sàn, rãnh cáp, thông gió và vùng mở rộng.

Khoảng trống tủ điện nhà xưởng phải được đo bằng dụng cụ và lưu ảnh có thước hoặc mốc tham chiếu. Không chỉ đánh dấu “đạt” theo quan sát. Điểm không đạt cần có người xử lý và ngày kiểm tra lại.

Có thể tham khảo bài lắp đặt tủ điện công nghiệp nhà xưởng để đối chiếu các yêu cầu về bệ, cố định và đấu nối. Chỉ xác nhận mặt bằng sẵn sàng khi toàn bộ điều kiện liên quan đã hoàn tất.

Câu hỏi thường gặp

Có thể dùng một kích thước khoảng trống cho mọi loại tủ không?

Không. Cần căn cứ loại tủ, điện áp, hướng thao tác, tài liệu nhà sản xuất và quy định của dự án.

Nên kiểm tra mặt bằng vào thời điểm nào?

Kiểm tra trước khi xây bệ, trước ngày giao tủ và kiểm tra lại ngay trước khi vận chuyển thiết bị vào vị trí.

Tủ thao tác phía trước có cần khoảng hở phía sau không?

Phụ thuộc cấu tạo, tản nhiệt, đường cáp và yêu cầu nhà sản xuất. Không tự đặt sát tường nếu hồ sơ chưa cho phép.

Cửa phòng điện có được mở vào vùng thao tác không?

Cần kiểm tra hướng mở và quy định dự án. Cửa không được làm giảm lối thoát hoặc cản thao tác an toàn.

Ai nên ký biên bản xác nhận mặt bằng?

Đại diện nhà thầu điện, quản lý dự án, đơn vị xây dựng và nhà cung cấp tủ nên cùng xác nhận các giao diện liên quan.

Nếu khoảng trống thực tế không đủ thì xử lý thế nào?

Dừng chốt vị trí, đánh giá phương án sửa kiến trúc, đổi cấu hình tủ hoặc điều chỉnh tuyến. Mọi thay đổi phải được phê duyệt trước thi công.

Kết luận

Khoảng trống tủ điện nhà xưởng phải được kiểm tra từ lối vận chuyển đến vùng vận hành, cáp, thông gió và bảo trì. Đo thực tế, phối hợp nhiều bộ môn và lưu checklist giúp dự án tránh di dời thiết bị, bảo đảm khả năng thao tác lâu dài.
