Cách kiểm tra lực siết đầu cốt điện nhà xưởng trước khi đóng điện

Cách kiểm tra lực siết đầu cốt điện nhà xưởng giúp phát hiện điểm tiếp xúc lỏng trước khi đóng điện, hạn chế phát nhiệt, sụt áp và cháy hỏng thiết bị. Việc kiểm tra cần dựa trên thông số của nhà sản xuất, đúng dụng cụ và có biên bản theo từng tủ, từng nhánh. Chỉ nhìn bằng mắt thường không đủ để xác nhận một đầu cốt đã đạt yêu cầu.

Vì sao cần kiểm tra lực siết đầu cốt?

Mối nối điện truyền dòng qua diện tích tiếp xúc giữa đầu cốt, thanh cái và cực thiết bị. Khi lực siết thấp, bề mặt tiếp xúc không ổn định và điện trở tăng. Nhiệt sinh ra tại điểm nối có thể làm đổi màu cách điện, lão hóa thiết bị hoặc gây hồ quang.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng còn giúp phát hiện trường hợp siết quá lực. Lực quá lớn có thể làm biến dạng long đền, nứt đầu cốt, hỏng ren hoặc ép lệch bề mặt tiếp xúc. Vì vậy, mục tiêu không phải siết càng chặt càng tốt mà là đạt đúng dải mô-men được phê duyệt.

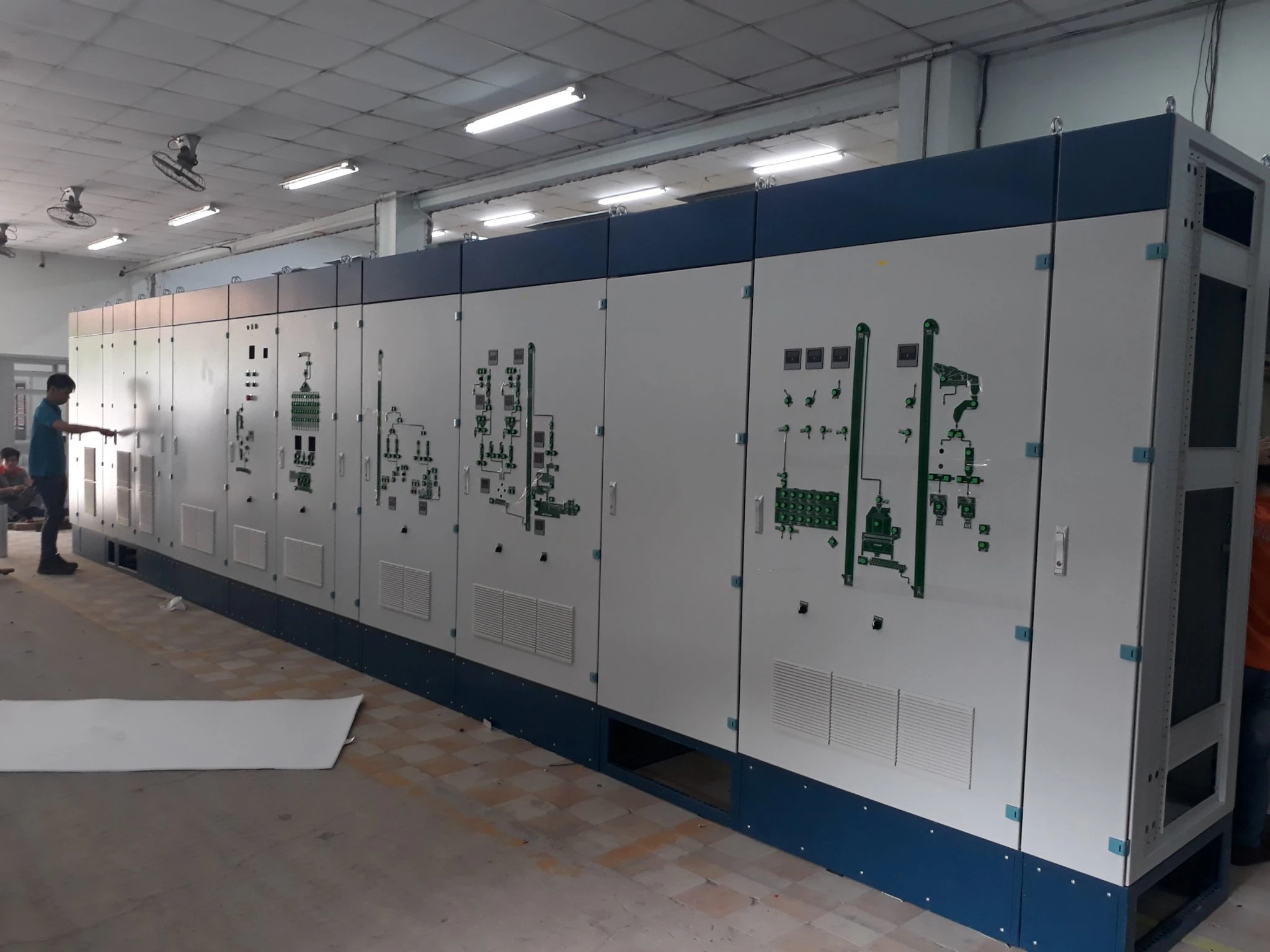

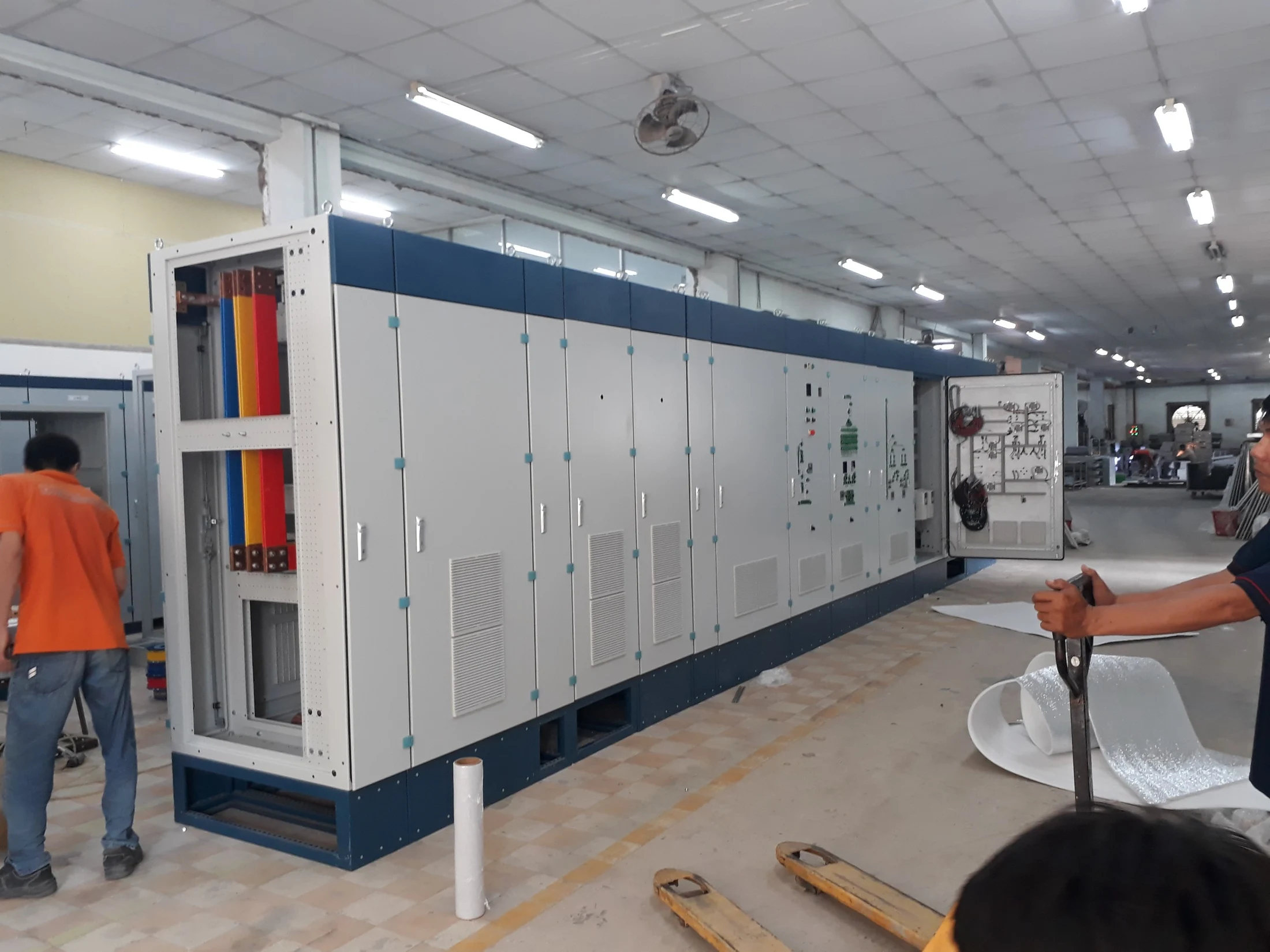

Trong phạm vi thi công điện nhà xưởng, đầu cốt xuất hiện tại tủ MSB, tủ phân phối, tủ điều khiển, hộp nối và điểm đấu động cơ. Mỗi vị trí có kích thước bu lông, vật liệu và yêu cầu lực siết khác nhau.

Kiểm tra lực siết đầu cốt: dữ liệu đầu vào

Trước khi thao tác, kỹ sư cần có bản vẽ đơn tuyến, sơ đồ tủ, danh sách cáp và tài liệu kỹ thuật của thiết bị. Bảng lực siết phải ghi rõ hãng, mã thiết bị, cỡ bu lông và đơn vị đo. Không nên dùng một trị số chung cho mọi loại đầu cốt.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng chỉ đáng tin khi dụng cụ đã được hiệu chuẩn và dải đo phù hợp. Cờ lê lực làm việc gần giới hạn thấp hoặc giới hạn cao của thang đo có thể cho sai số lớn. Tem hiệu chuẩn, ngày hết hạn và mã dụng cụ cần được ghi trong hồ sơ kiểm tra.

Kiểm tra lực siết đầu cốt tại vị trí ưu tiên

Ưu tiên đầu tiên là các điểm mang dòng lớn: đầu vào máy cắt tổng, thanh cái, cáp nguồn tủ phân phối và điểm đấu động cơ công suất cao. Tiếp theo là các vị trí rung, nóng, khó quan sát hoặc từng tháo lắp trong quá trình thi công. Danh sách kiểm tra cần đánh mã trùng với bản vẽ và nhãn ngoài hiện trường.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng nên bao quát cả dây tiếp địa và dây trung tính. Đây là các vị trí dễ bị xem nhẹ, dù mối nối lỏng có thể làm bảo vệ hoạt động không ổn định hoặc gây điện áp bất thường. Những đầu cốt nằm sau tấm che phải được kiểm tra trước khi đóng tấm.

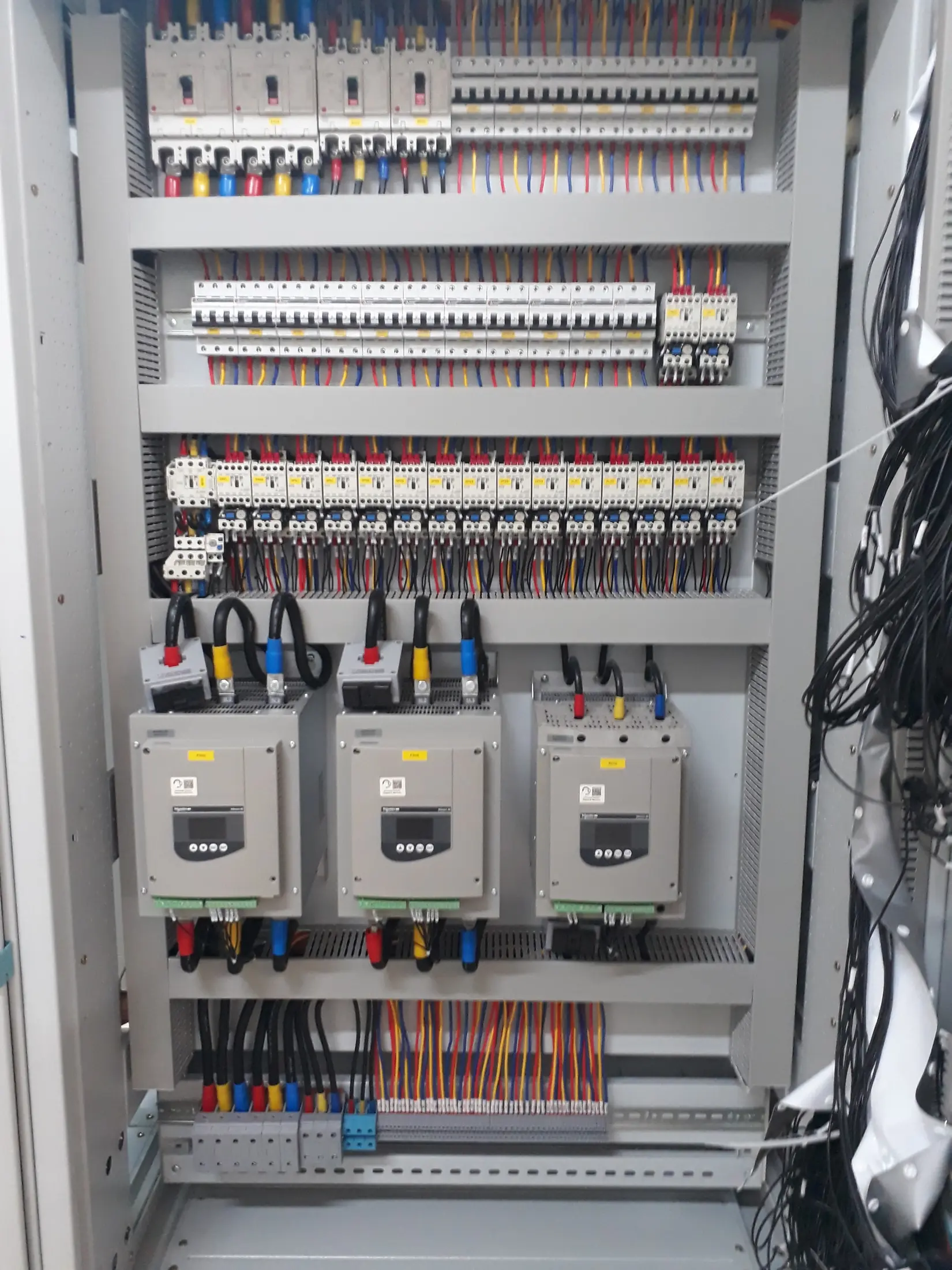

• Đầu vào và đầu ra của MCCB, ACB, contactor và biến tần.

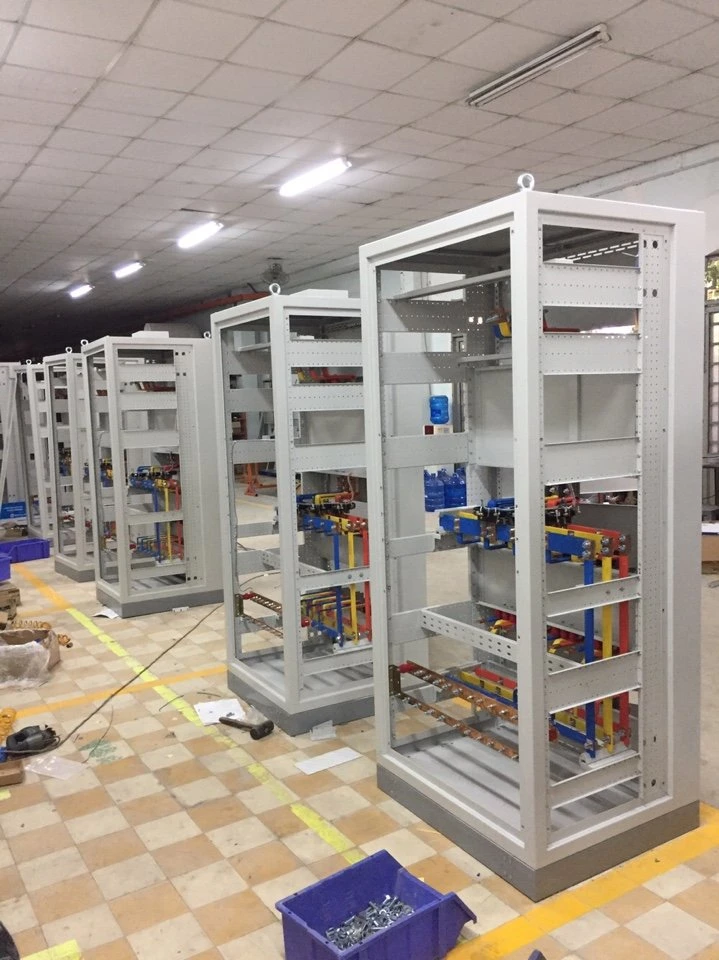

• Thanh cái chính, thanh cái nhánh và điểm nối mềm.
• Đầu cáp tại tủ động lực, hộp nối và động cơ.
• Thanh trung tính, thanh tiếp địa và dây liên kết cửa tủ.
• Điểm nối đã sửa chữa, thay đầu cốt hoặc kéo lại cáp.

Kiểm tra lực siết đầu cốt bằng dụng cụ phù hợp

Cờ lê lực, đầu tuýp, bút đánh dấu và phiếu kiểm tra phải được chuẩn bị trước. Dụng cụ cần sạch, không trượt và đúng kích thước bu lông. Người thao tác phải được hướng dẫn cách đặt lực đều, không giật hoặc nối thêm cán để tăng lực.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng được thực hiện khi hệ thống đã cô lập nguồn, treo thẻ cảnh báo và xác nhận hết điện. Không kiểm tra lực siết trên mối nối đang mang điện. Nếu khu vực có nhiều đội làm việc, người phụ trách phải kiểm soát chìa khóa và phạm vi cô lập.

Đầu cốt phải thẳng, không chịu lực kéo ngang từ cáp. Bề mặt tiếp xúc không có bụi, dầu hoặc dấu cháy. Khi lắp đặt hệ thống điện nhà xưởng, việc bố trí bán kính uốn và giá đỡ cáp đúng sẽ giảm tải cơ học lên điểm đấu.

Kiểm tra lực siết đầu cốt và đánh giá kết quả

Mỗi điểm kiểm tra cần có trị số yêu cầu và trạng thái đạt hoặc không đạt. Nếu cờ lê lực phát tín hiệu trước khi bu lông dịch chuyển, không nên tiếp tục tăng lực chỉ để tạo dấu. Nếu bu lông xoay đáng kể mới đạt trị số, cần kiểm tra lại đầu cốt, long đền và bề mặt tiếp xúc.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng nên kết hợp dấu sơn xác nhận sau khi hoàn tất. Dấu phải đi qua đầu bu lông và bề mặt cố định để dễ nhận biết dịch chuyển. Màu dấu theo quy ước của dự án, không che thông tin thiết bị.

Lỗi thường gặp tại đầu cốt

Lỗi phổ biến gồm dùng sai kích thước đầu cốt, ép không đủ, lắp nhiều đầu cốt ngoài khả năng của cực thiết bị và để cáp kéo lệch. Một số trường hợp dùng long đền không đúng hoặc đặt đầu cốt lên bề mặt có sơn. Những lỗi này không thể khắc phục chỉ bằng cách tăng lực siết.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng cần tách rõ lỗi mô-men và lỗi lắp đặt. Nếu đầu cốt có vết nứt, sợi đồng lộ ra hoặc ống co nhiệt che mất phần cần quan sát, phải xử lý trước. Bài tiêu chí đánh giá chất lượng thi công điện nhà xưởng giúp mở rộng kiểm tra sang tuyến cáp, tủ và hệ thống bảo vệ.

Biên bản và kế hoạch tái kiểm tra

Biên bản cần có mã tủ, vị trí, cỡ bu lông, mô-men yêu cầu, kết quả, mã dụng cụ, ngày kiểm tra và người xác nhận. Ảnh chụp nên đủ gần để thấy dấu sơn và đủ rộng để nhận diện thiết bị. Mỗi điểm không đạt phải có phiếu xử lý và trạng thái đóng lỗi.

Cách kiểm tra lực siết đầu cốt điện nhà xưởng không kết thúc ở lần siết trước đóng điện. Sau khi chạy tải, có thể dùng camera nhiệt để sàng lọc điểm nóng trong điều kiện an toàn. Nếu nhiệt độ bất thường, phải cô lập nguồn rồi mới kiểm tra cơ khí.

Một nhà thầu điện công nghiệp có quy trình kiểm soát sẽ lưu bảng lực siết cùng hồ sơ tủ. Bài lắp đặt tủ điện công nghiệp nhà xưởng cung cấp thêm điểm cần kiểm tra trước bàn giao.

Câu hỏi thường gặp

Có thể dùng cờ lê thường để kiểm tra lực siết không?

Không. Cờ lê thường không cho biết mô-men thực tế. Cách kiểm tra lực siết đầu cốt điện nhà xưởng cần cờ lê lực phù hợp và còn hạn hiệu chuẩn.

Có nên siết lại toàn bộ đầu cốt sau khi đã đánh dấu?

Chỉ siết lại khi có yêu cầu kỹ thuật hoặc bằng chứng điểm nối chưa đạt. Siết lại tùy ý có thể làm quá lực và phá dấu kiểm soát.

Trị số lực siết lấy ở đâu?

Ưu tiên tài liệu của nhà sản xuất thiết bị và đầu nối. Nếu thiếu, kỹ sư phải làm rõ theo tiêu chuẩn dự án trước khi thực hiện cách kiểm tra lực siết đầu cốt điện nhà xưởng.

Khi nào cần kiểm tra bằng camera nhiệt?

Camera nhiệt phù hợp sau khi hệ thống chạy tải ổn định. Kết quả nhiệt chỉ dùng để sàng lọc; việc xử lý cơ khí phải thực hiện khi đã cô lập điện.

Dấu sơn trên bu lông có thay cho kiểm tra lực siết không?

Không. Dấu sơn chỉ cho biết điểm đã được xác nhận và hỗ trợ nhận biết dịch chuyển. Nó không chứng minh trị số nếu thiếu biên bản và dụng cụ đo.

Những điểm nào cần tái kiểm tra sớm?

Các đầu nối dòng lớn, có rung, từng sửa chữa hoặc có nhiệt độ bất thường nên được ưu tiên. Cách kiểm tra lực siết đầu cốt điện nhà xưởng cần gắn với lịch chạy thử và bảo trì.

Kết luận

Cách kiểm tra lực siết đầu cốt điện nhà xưởng hiệu quả phải có đúng dữ liệu, đúng dụng cụ, kiểm soát an toàn và hồ sơ truy xuất được. Kiểm tra đầy đủ trước đóng điện giúp giảm nguy cơ điểm nóng, cháy đầu cốt và dừng máy ngoài kế hoạch.
