Thiết kế điện nhà xưởng gồm 8 bước chính: thu thập dữ liệu máy móc và mặt bằng, tính phụ tải, chọn máy biến áp và cấp điện áp, lập sơ đồ nguyên lý một sợi, chọn thiết bị bảo vệ và dây cáp, bố trí tuyến đi dây trên mặt bằng, thiết kế nối đất – chống sét, rồi hoàn thiện hồ sơ gồm thuyết minh, bản vẽ và bảng khối lượng. Trong đó sơ đồ nguyên lý là bản vẽ quan trọng nhất, vì nó quyết định toàn bộ thiết bị, chi phí và cách vận hành sau này.
Bài này đi lần lượt từng bước, kèm một sơ đồ nguyên lý mẫu cho xưởng sản xuất cỡ vừa để anh chị hình dung. Nếu anh chị đang cần một đơn vị vừa thiết kế vừa thi công điện nhà xưởng trọn gói, phần cuối bài có thông tin liên hệ khảo sát.
Vì sao phải thiết kế điện trước khi thi công?
Nhiều xưởng nhỏ làm theo kiểu “thợ đi tới đâu tính tới đó”. Cách này rẻ lúc đầu nhưng thường để lại ba hậu quả: tủ điện tổng quá tải khi lắp thêm máy, dây cáp nóng vì chọn tiết diện theo cảm tính, và không có chỗ để mở rộng mà không phải đục phá.
Một bản thiết kế điện đúng nghĩa trả lời trước các câu hỏi: xưởng cần bao nhiêu kVA, đặt tủ ở đâu, mỗi máy lấy điện từ tủ nào, cáp loại gì đi đường nào, khi mất điện lưới thì phụ tải nào được ưu tiên. Có bản vẽ, chủ đầu tư so được báo giá giữa các nhà thầu trên cùng một khối lượng, và đơn vị điện lực, PCCC cũng cần bộ hồ sơ này khi xét duyệt.
Các bước thiết kế điện nhà xưởng
Bước 1: Thu thập dữ liệu đầu vào
Thiết kế chỉ đúng khi dữ liệu đầu vào đúng. Kỹ sư cần có:
- Mặt bằng bố trí dây chuyền: vị trí từng máy, khu kho, văn phòng, khu phụ trợ (máy nén khí, chiller, xử lý nước thải).
- Danh sách máy móc: công suất định mức (kW), điện áp, số pha, kiểu khởi động (trực tiếp, sao – tam giác, biến tần), số giờ chạy mỗi ngày.
- Kế hoạch mở rộng: dự kiến thêm dây chuyền trong 3–5 năm tới hay không.
- Nguồn điện khu vực: xưởng nằm trong KCN có sẵn lưới trung thế 22 kV hay phải kéo đường dây từ ngoài vào; điểm đấu nối gần nhất ở đâu.
- Yêu cầu đặc thù: phòng sạch, môi trường ẩm, hóa chất, bụi dễ cháy, thiết bị cần nguồn liên tục (UPS).
Bước này thường mất nhiều thời gian nhất vì danh sách máy hay thiếu hoặc chưa chốt. Nên ghi rõ những số liệu còn giả định để cập nhật sau, thay vì bỏ trống.
Bước 2: Tính phụ tải tính toán
Không phải máy nào cũng chạy cùng lúc và chạy hết công suất. Vì vậy tổng công suất đặt (cộng công suất ghi trên nhãn máy) luôn lớn hơn công suất thực tế cần cấp. Kỹ sư nhân công suất đặt với hệ số sử dụng và hệ số đồng thời theo từng nhóm máy để ra công suất tính toán, sau đó quy đổi sang kVA theo hệ số công suất cosφ.
Cách tính chi tiết từng nhóm máy, kèm bảng hệ số tham khảo, có trong bài cách tính phụ tải điện nhà xưởng từ danh sách máy móc. Điều cần nhớ ở bước thiết kế: tính riêng phụ tải động lực, chiếu sáng, điều hòa thông gió và phụ tải ưu tiên (bơm chữa cháy, quạt hút khói, chiếu sáng sự cố), vì mỗi nhóm sẽ đi vào một tủ riêng trên sơ đồ.
Bước 3: Chọn cấp điện áp và máy biến áp
Xưởng nhỏ có thể dùng điện hạ thế 0,4 kV từ lưới điện lực. Xưởng có phụ tải lớn thường phải đầu tư trạm biến áp riêng, nhận điện trung thế 22 kV và hạ xuống 0,4 kV. Ngưỡng cụ thể do đơn vị điện lực địa phương quy định khi thỏa thuận đấu nối, nên cần hỏi sớm.
Công suất máy biến áp chọn sao cho khi chạy bình thường, máy làm việc khoảng 70–80% tải định mức. Mức này để máy không nóng, tổn hao thấp và còn dư cho phụ tải phát sinh. Chọn quá lớn thì tốn tiền đầu tư và tổn hao không tải; chọn sát nút thì không còn đường lùi khi mở rộng.
Bước 4: Lập sơ đồ nguyên lý một sợi
Sơ đồ nguyên lý (còn gọi là sơ đồ một sợi, sơ đồ đơn tuyến, single line diagram) thể hiện đường đi của điện từ điểm đấu nối đến từng tủ, từng nhóm phụ tải. Mỗi pha được vẽ gộp thành một đường để bản vẽ gọn. Trên sơ đồ phải ghi đủ: thông số máy biến áp, dòng định mức và dòng cắt của từng thiết bị đóng cắt, loại và tiết diện cáp, công suất từng lộ ra.
Nguyên tắc phân cấp phổ biến cho nhà xưởng:
- Cấp nguồn: lưới trung thế, thiết bị đóng cắt trung thế (tủ RMU hoặc cầu chì tự rơi, dao cách ly), máy biến áp.

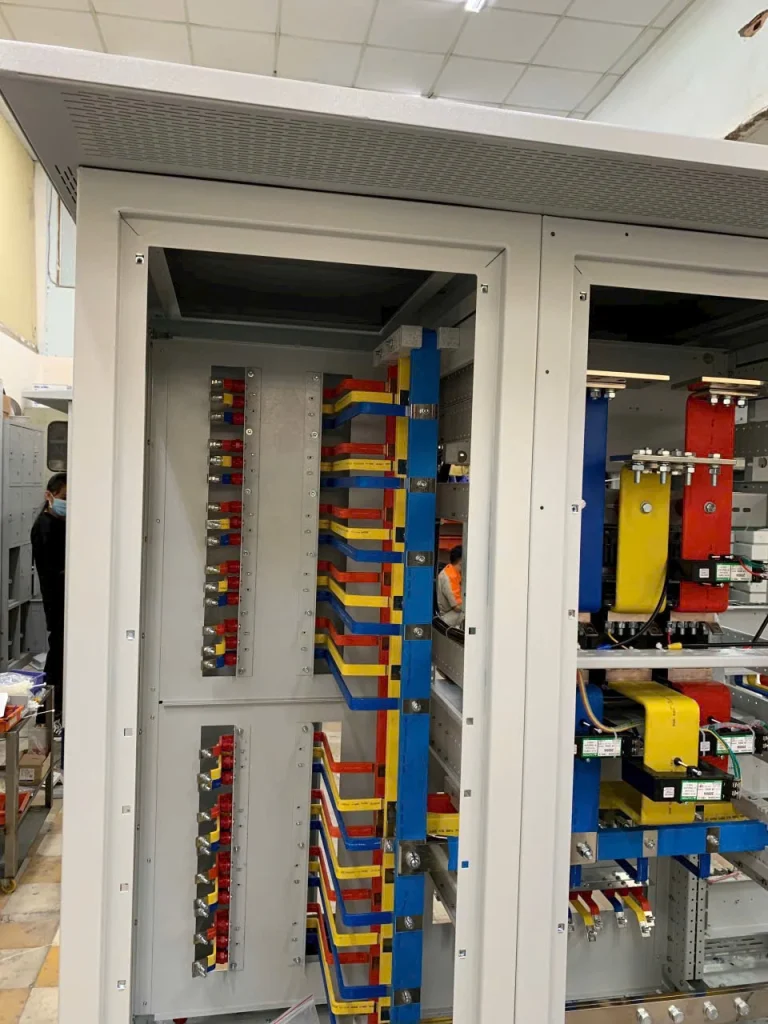

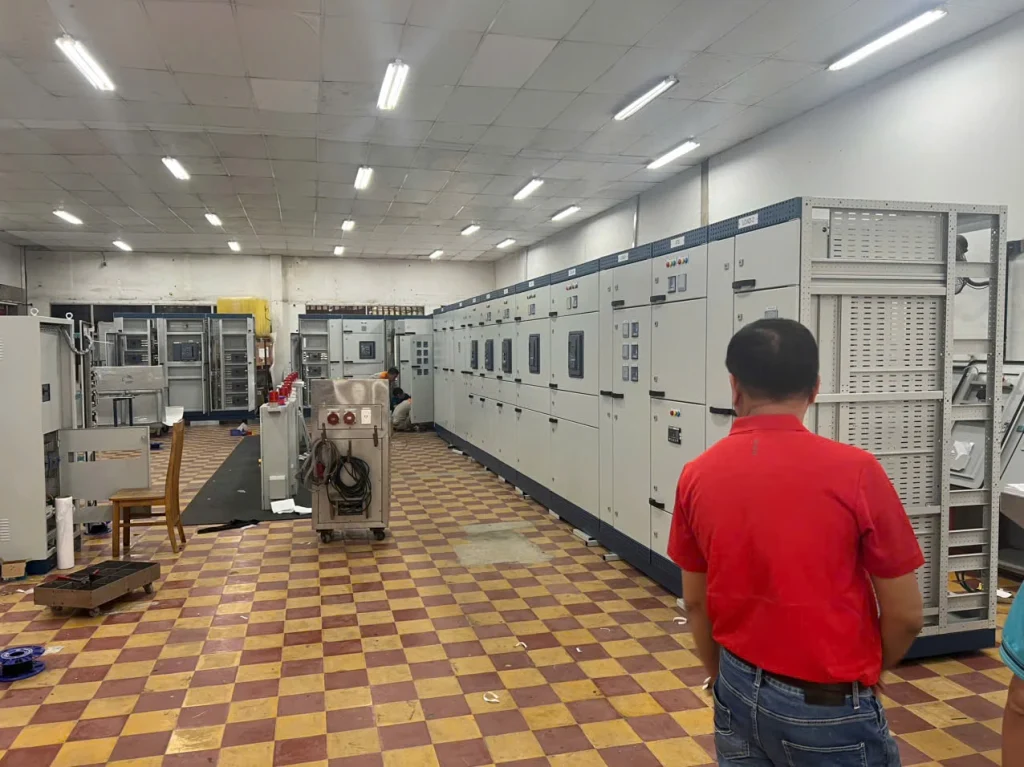

- Tủ điện tổng MSB: máy cắt tổng ACB, đồng hồ đo đếm, tủ tụ bù, và bộ chuyển nguồn ATS nếu có máy phát dự phòng.

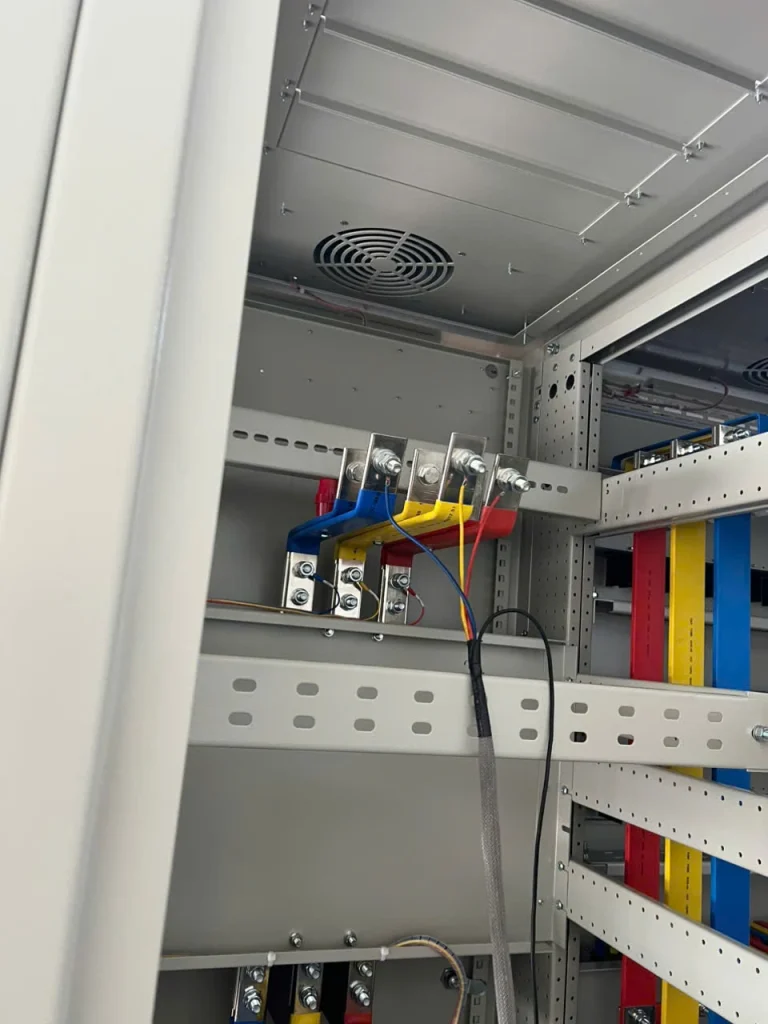

- Tủ phân phối khu vực DB: mỗi khu sản xuất hoặc mỗi dãy máy một tủ, đặt gần tâm phụ tải để rút ngắn cáp.
- Tủ động lực, tủ điều khiển: cấp điện và điều khiển cho từng máy hoặc nhóm máy.
- Tủ chiếu sáng, ổ cắm, văn phòng: tách riêng khỏi phụ tải động lực để sự cố máy không làm tắt đèn.
- Tủ ưu tiên PCCC: lấy điện trước máy cắt tổng hoặc từ nguồn dự phòng, để khi cắt điện chữa cháy, bơm vẫn chạy.
Sơ đồ nguyên lý mẫu cho xưởng sản xuất cỡ vừa
Dưới đây là ví dụ minh họa cho một xưởng giả định có tổng công suất đặt khoảng 800 kW, gồm hai khu sản xuất, một khu máy nén khí, văn phòng và hệ thống chữa cháy. Số liệu dùng để minh họa cách đọc và cách phân cấp, không phải số liệu của một công trình cụ thể; thiết kế thật phải tính lại theo danh sách máy của từng xưởng.
Giả sử hệ số đồng thời chung là 0,65, công suất tính toán khoảng 520 kW. Với cosφ sau bù khoảng 0,9, công suất biểu kiến khoảng 578 kVA. Để máy biến áp chạy quanh 75% tải, chọn máy 800 kVA. Dòng định mức phía 0,4 kV của máy 800 kVA khoảng 1.155 A, nên máy cắt tổng chọn loại ACB 1.250 A.
Lưới trung thế 22 kV │ ├─ Cầu chì tự rơi / tủ RMU + chống sét van │ [MBA 800 kVA – 22/0,4 kV] │ [TỦ MSB] ── ACB tổng 1.250 A ── Đồng hồ đo đếm │ └─ Tủ tụ bù tự động │ └─ ATS ◄── Máy phát dự phòng (nếu có) │ ├── MCCB → DB-SX1 (khu sản xuất 1) │ ├─ Tủ động lực dây chuyền A │ └─ Tủ động lực dây chuyền B ├── MCCB → DB-SX2 (khu sản xuất 2) ├── MCCB → DB-KN (máy nén khí, máy sấy khí) ├── MCCB → DB-CS (chiếu sáng nhà xưởng, chiếu sáng ngoài) ├── MCCB → DB-VP (văn phòng, điều hòa, ổ cắm) └── Lộ ưu tiên → Tủ PCCC (bơm chữa cháy, quạt hút khói)
Cách đọc sơ đồ: đi từ trên xuống, mỗi nhánh là một lộ ra từ tủ tổng. Mỗi lộ có một thiết bị bảo vệ riêng, nên khi một khu gặp sự cố, chỉ khu đó mất điện. Bảng dưới tóm tắt vai trò từng cấp:
| Cấp | Thiết bị chính | Cần ghi trên bản vẽ |
|---|---|---|
| Nguồn trung thế | RMU hoặc cầu chì tự rơi, chống sét van, MBA | Điện áp, công suất MBA, tổ đấu dây, điểm đấu nối |
| Tủ tổng MSB | ACB tổng, đo đếm, tụ bù, ATS | Dòng định mức, dòng cắt ngắn mạch Icu, dung lượng tụ bù |
| Tủ phân phối DB | MCCB tổng tủ, MCCB/MCB lộ ra | Công suất từng lộ, cáp cấp đến tủ (loại, tiết diện, chiều dài) |
| Tủ động lực | Khởi động từ, biến tần, rơ le nhiệt | Kiểu khởi động, công suất từng động cơ |
| Tủ ưu tiên PCCC | Nguồn lấy trước ACB tổng hoặc từ ATS | Cáp chống cháy, đường cấp nguồn độc lập |
Khi nhận bản vẽ từ nhà thầu, anh chị có thể đối chiếu theo bài cách đọc bản vẽ điện nhà xưởng cho chủ đầu tư để kiểm tra ký hiệu và thông số.
Cần sơ đồ nguyên lý cho xưởng của anh chị?
Gửi mặt bằng và danh sách máy móc, kỹ sư Đại Phú Thịnh khảo sát miễn phí trong 24h tại TP HCM, Bình Dương, Đồng Nai, Long An, tính phụ tải và đề xuất phương án cấp điện.
Các bước thiết kế còn lại sau sơ đồ nguyên lý
Bước 5: Chọn thiết bị bảo vệ và dây cáp
Có sơ đồ rồi, kỹ sư chọn từng thiết bị theo ba điều kiện:
- Dòng làm việc: dòng định mức của CB lớn hơn dòng tính toán của lộ đó, cáp chịu được dòng của CB bảo vệ nó.
- Dòng ngắn mạch: tính dòng ngắn mạch tại từng tủ để chọn CB có dòng cắt Icu đủ lớn. CB gần máy biến áp cần dòng cắt cao hơn CB ở cuối tuyến. Bỏ qua bước này là lỗi rất hay gặp và nguy hiểm.
- Sụt áp: tuyến cáp dài đến cuối xưởng phải kiểm tra sụt áp. Mức tham khảo thường dùng là không quá 3% cho chiếu sáng và 5% cho động lực tính từ tủ tổng; vượt mức thì tăng tiết diện hoặc dời tủ lại gần phụ tải.
Tiết diện cáp còn phải nhân hệ số hiệu chỉnh theo nhiệt độ môi trường và số cáp đi chung một máng. Cáp đặt sát nhau trên máng cáp nóng hơn cáp đi riêng, nên cùng một dòng điện có thể phải chọn tiết diện lớn hơn. Cách chọn tủ và thiết bị trong tủ được trình bày kỹ hơn ở bài chọn tủ điện công nghiệp cho nhà xưởng.
Bước 6: Bố trí mặt bằng và tuyến đi dây
Sơ đồ nguyên lý cho biết “cái gì nối với cái gì”, còn bản vẽ mặt bằng cho biết “đặt ở đâu, đi đường nào”. Các bản vẽ mặt bằng thường gồm:
- Mặt bằng vị trí trạm biến áp, tủ tổng và các tủ phân phối. Tủ nên đặt gần tâm phụ tải, tránh khu ẩm, khu có xe nâng đi lại.
- Mặt bằng tuyến máng cáp, thang cáp hoặc busway, có cao độ và vị trí giao cắt với ống gió, ống nước, sprinkler.
- Mặt bằng cấp điện đến từng máy: vị trí hộp đấu nối, ổ cắm công nghiệp, đường cáp xuống máy.
- Mặt bằng chiếu sáng: bố trí đèn theo độ rọi yêu cầu của từng khu. Chi tiết có ở bài hệ thống chiếu sáng nhà xưởng đạt chuẩn.
- Mặt bằng nối đất và chống sét.
Bước này phải phối hợp với bên kết cấu và cơ điện khác. Tuyến máng cáp vẽ trên giấy đẹp nhưng đụng xà gồ hay ống gió ngoài thực tế thì vẫn phải sửa tại công trường.
Bước 7: Nối đất, chống sét và nguồn ưu tiên
Hệ thống nối đất bảo vệ và nối đất làm việc phải được thiết kế cùng lúc với hệ thống điện, không để đến cuối mới làm. Điện trở nối đất yêu cầu tùy theo mục đích (nối đất trạm biến áp, nối đất an toàn, nối đất chống sét) và thiết bị đặc thù như máy CNC, phòng server có thể cần hệ nối đất riêng. Hệ thống chống sét cho mái xưởng, kim thu sét, dây dẫn xuống và cọc tiếp địa cũng cần có bản vẽ riêng.
Phụ tải PCCC phải có nguồn cấp theo yêu cầu của quy chuẩn an toàn cháy hiện hành: cáp chống cháy, tủ riêng, đường cấp không bị cắt khi cô lập điện khu vực cháy.
Bước 8: Hoàn thiện hồ sơ thiết kế
Một bộ hồ sơ thiết kế điện nhà xưởng đầy đủ thường gồm:
- Thuyết minh thiết kế: căn cứ, tiêu chuẩn áp dụng, giải pháp cấp điện.
- Bảng tính: phụ tải, chọn máy biến áp, chọn cáp và CB, ngắn mạch, sụt áp, chiếu sáng, nối đất.
- Bản vẽ: sơ đồ nguyên lý, mặt bằng các hệ, chi tiết tủ điện, chi tiết lắp đặt.
- Bảng khối lượng và danh mục vật tư, làm cơ sở lập dự toán và so sánh báo giá.
Khi thi công, nhà thầu sẽ triển khai tiếp bản vẽ shop drawing chi tiết hơn. Nếu phải thay đổi so với thiết kế, nên có quy trình xác nhận rõ ràng như hướng dẫn trong bài quản lý thay đổi thiết kế điện nhà xưởng tại hiện trường.
Những lỗi thiết kế điện nhà xưởng hay gặp
- Không chừa dự phòng: tủ tổng không còn ngăn trống, máy biến áp chạy sát tải ngay từ ngày đầu.
- Gộp chiếu sáng với động lực: một máy chập điện làm tắt đèn cả khu, nguy hiểm khi đang vận hành.
- Không tính ngắn mạch: CB có dòng cắt thấp hơn dòng ngắn mạch thực tế, khi sự cố không cắt được mà có thể nổ.
- Sơ đồ và mặt bằng không khớp nhau: tên tủ, số lộ trên sơ đồ khác với mặt bằng, gây nhầm lẫn khi thi công và bảo trì.
- Không lấy nguồn ưu tiên cho PCCC: bơm chữa cháy lấy điện sau máy cắt tổng, khi cắt điện chữa cháy thì bơm cũng dừng.
- Bỏ qua tụ bù: hệ số công suất thấp, bị tính tiền mua công suất phản kháng hằng tháng.
Câu hỏi thường gặp
Thiết kế điện nhà xưởng mất bao lâu?
Phụ thuộc quy mô và mức độ đầy đủ của dữ liệu đầu vào. Xưởng có danh sách máy và mặt bằng rõ ràng thì làm nhanh hơn nhiều so với xưởng còn đang chốt công nghệ. Phần lớn thời gian chờ thường nằm ở khâu thu thập dữ liệu và phối hợp với các bộ môn khác.
Sơ đồ nguyên lý khác bản vẽ mặt bằng thế nào?
Sơ đồ nguyên lý thể hiện quan hệ điện: tủ nào cấp cho tủ nào, thiết bị bảo vệ và cáp từng lộ. Bản vẽ mặt bằng thể hiện vị trí thực tế của tủ, đèn, ổ cắm, tuyến cáp trong nhà xưởng. Hai bản vẽ phải thống nhất tên tủ và số lộ.
Xưởng đi thuê có cần thiết kế điện lại không?
Có, nếu máy móc của anh chị khác với phụ tải mà chủ xưởng đã thiết kế. Ít nhất cần kiểm tra công suất trạm, tủ tổng và tuyến cáp có đáp ứng danh sách máy mới hay không trước khi lắp đặt.
Đơn vị thi công có làm luôn thiết kế không?
Nhiều nhà thầu nhận thiết kế – thi công trọn gói. Cách này giúp bản vẽ sát với thực tế thi công, nhưng chủ đầu tư nên yêu cầu bàn giao đủ bảng tính và sơ đồ nguyên lý để tự kiểm tra hoặc thuê bên thứ ba thẩm tra.
